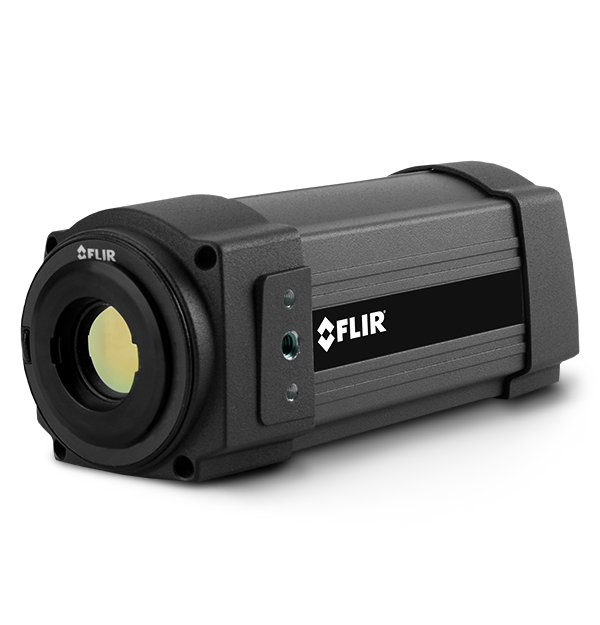

FLIR A310

重要機器・設備のモニタリングのための赤外線カメラ

Product Variations
購入後のお問い合わせ

固定型赤外線カメラFLIR　A310は、屋内外のあらゆる場所に設置できるため、重要機器・設備のモニタリングや大切な資産の監視に最適です。工場や施設の安全を確保し、温度差を測定して特定の状況における深刻度を評価できます。問題を早期に発見し、機器の故障を未然に防ぐことは、ダウンタイムの削減と作業者の安全向上につながります。

重要機器・設備のモニタリング
FLIR A310は、非冷却酸化バナジウム（VOx）マイクロボロメーター検出素子を搭載しており、細部まで鮮明に見える320×240ピクセル、温度分解能0.05℃の熱画像を生成します。
イーサネット/IPおよびModbus TCP適合で解析結果やアラーム情報をPLCと簡単に共有できます。デジタル入出力でアラームと外部機器制御が可能です。
FLIR　A310はスポット計測、エリア継続及び温度差計測を標準装備しています。アラームは解析機能として内部温度もしくはデジタル入力が可能です。

仕様

Highlighted
Digital I_O connector type 6極jackableネジ端子
Digital Inputs 2光絶縁、10～30 VDC
Digital Output Purpose アラーム機能として、外部への出力デバイス（プログラムで設定）
Digital Outputs 2光絶縁、ON =電源（最大100 mA）、OFF =オープン
Ethernet Video Streaming MPEG-4、ISO/IEC 14496-1 MPEG-4 ASP@L5
EMC •EN 61000-6-2（耐性） •EN 61000-6-3（放射） •FCC 47 CFR Part15 ClassB（放射）
f number 1.3
Image Frequency 9 Hz
Thermal Sensitivity_NETD < 0.05℃ @ +30℃ / 50 mK
Accuracy ±2℃または±2％
Alarm Functions 6つの選択された任意の測定機能の自動アラーム、デジタル入力、カメラの温度、タイマー
Alarm Output デジタルアウト、ログ、ストアイメージ、ファイル送信（ftp）、電子メール（SMTP）、通知
通信とデータ保存
Digital input purpose イメージタグ（開始/停止/一般）、入力伸展 デバイス（プログラムで読み取る）
Digital Inputs 2光絶縁、10～30 VDC
Digital I_O connector type 6極jackableネジ端子
Digital I_O isolation voltage 500 VRMS
Digital I_O supply voltage 6–24 VDC、最大 200 mA
Digital Output Purpose アラーム機能として、外部への出力デバイス（プログラムで設定）
Digital Outputs 2光絶縁、ON =電源（最大100 mA）、OFF =オープン
Ethernet コントロール、結果、画像
Ethernet Communication TCP / IPソケットベースのFLIR専用
Ethernet Connector Type RJ-45
Ethernet Image Streaming 16ビット320×240ピクセル@ 4.5 Hz - ラジオメトリック
Ethernet Power 電源オーバーイーサネット、PoE IEEE 802.3afクラス0
Ethernet Protocols Ethernet/IP、Modbus TCP、TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、ftp、SMTP、SMB (CIFS)、DHCP、MDNS (Bonjour)、uPnP
Ethernet Standard IEEE 802.3
Ethernet Type 100 Mbps
Ethernet Video Streaming MPEG-4、ISO/IEC 14496-1 MPEG-4 ASP@L5
File Formats 標準JPEG、16ビット測定データを含む
Storage Media 画像ストレージ用内蔵メモリ
Video Connector Type 標準BNCコネクタ
Video Out コンポジットビデオ出力、PALおよびNTSC互換
イメージングとレンズ
Color palettes カラーパレット（BW、BW inv、アイアン、レイン)
Detector Pitch 25 µm
Detector Time Constant 通常 12 ms
Detector Type 焦点面アレイ(FPA)、非冷却マイクロボロメータ
f number 1.3
Field of view [FOV] 25° × 18.8°
Focal Length 18 mm
Focus 自動または手動（モーター内蔵）
Image Frequency 9 Hz
IR Resolution 320 × 240 ピクセル
Lens Identification 自動
Minimum Focus Distance 0.4 m
Screen EST Mode No
Spatial resolution [IFOV] 1.36 mrad
Spectral Range 7.5～13 µm
Thermal Sensitivity_NETD < 0.05℃ @ +30℃ / 50 mK
Video Standard CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC)
Zoom 1～8倍連続、デジタル、画像の補間拡大
測定解析
Accuracy ±2℃または±2％
Alarm Functions 6つの選択された任意の測定機能の自動アラーム、デジタル入力、カメラの温度、タイマー
Alarm Output デジタルアウト、ログ、ストアイメージ、ファイル送信（ftp）、電子メール（SMTP）、通知
Area 最大/最小/平均/位置の10ボックス
Atmospheric transmission correction 距離、大気温度および相対湿度の入力に基づき自動的に補正
Difference Temperature 測定機能間のデルタ温度または基準温度
Emissivity Correction 0.01～1.0の変数
External Optics and Windows Correction 光学/Window送信および温度の入力に基づき自動修正
Isotherm 1と上/下/合間
Measurement Corrections グローバルおよび個別のオブジェクトパラメータ
Measurement Option 測定マスクフィルタースケジュール応答：ファイル送信（ftp）、電子メール（SMTP）
Object Temperature Range -20～+ 120℃　0～+ 350℃
Optics Transmission Correction 内部センサーからの信号に基づき自動補正
Reference Temperature 任意の測定機能から手動で設定または取得
Reflected apparent temperature correction 反射温度の入力に基づき自動的に補正
Set_up Commands 日付/時刻、温度（℃）
Spot Meter 10.0
一般仕様
Base Mounting 2×M4ネジ穴（三方）
Contents 段ボール箱、レンズ付赤外線カメラ、イーサネットケーブル、FLIR ツールダウンロードカード、電源ケーブル、電源ケーブル - ピッグテイル、電源供給装置、印刷物、ユーザーマニュアルCD-ROM、ユーティリティCD-ROM
Housing material アルミニウム
Size [L x W x H] 170 × 70 × 70 mm
Weight 0.7 kg
環境と認定
EMC •EN 61000-6-2（耐性） •EN 61000-6-3（放射） •FCC 47 CFR Part15 ClassB（放射）
Encapsulation IP40 (IEC 60529)
Humidity [operating and storage] IEC 60068-2-30 / 24時間　相対湿度95％　+ 25℃～+ 40℃
Operating Temperature Range -15℃～+ 50℃
Shock 25 g (IEC 60068-2-27)
Storage Temperature Range -40℃～+ 70℃
Tripod Mounting UNC 1/4 "-20（3辺）
Vibration 2 g (IEC 60068-2-6)
電源
External Power Connector Type 2極jackableネジ端子
External Power Operation 12/24 VDC、絶対最大値24 W.
Voltage 許容範囲10～30 VDC

Accessories

  1. Extended Warranty for A310, A400sc, A700sc, DX-Series, A615, and A655sc
  1. Video cable, BNC, 3m (908929)
  2. Ethernet cable, CAT6, 2m, 1 screw connector (T911307ACC)
  3. Ethernet Cable CAT6, 2m (T951004ACC)
  1. Wall Mount Kit (T911263ACC)
  2. Pole Mount Adapter for Wall Mount Kit (T911288ACC)
  1. Power Supply (T910922)
  2. Power Supply, IP66 (T911182)
  3. Power Cable for Power Supply 1910585, Europe (1910400)
  4. Power Cable for Power Supply 1910585, US (1910401)
  5. Power Cable for Power Supply 1910585, UK (1910402)
  6. Power cable, pigtailed (1910586ACC)
  1. Hard Transport Case (T197871ACC)
  1. IR lens, 45° FOV, 9.66mm (1196960)
  2. IR lens, 15° FOV, 30mm (1196961)
  3. IR Lens, 6° FOV, 76mm (T197407)
  4. 赤外線レンズ、90° FOV、4mm（T197411）
  5. Close-up IR lens, 1x (T197415)
  6. Close-up 2x lens (T197214)
  7. Close-up 4x lens (T197215)
