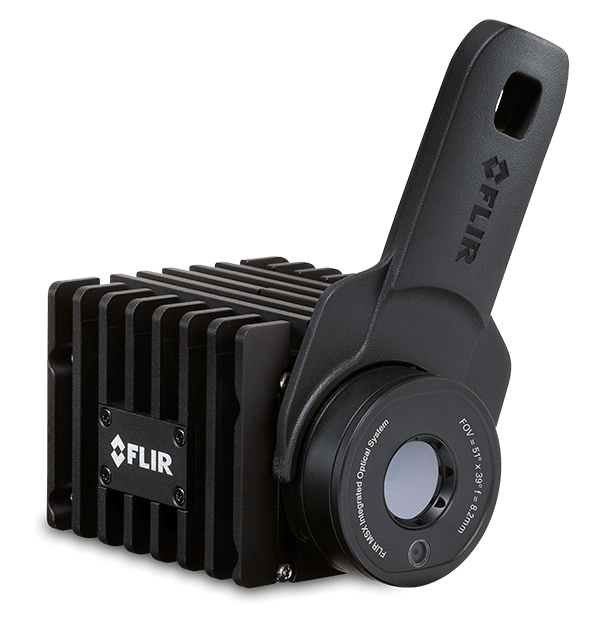

FLIR A40小型サーマルスマートセンサーカメラ
小型サーマルスマートセンサーカメラ
Product Variations
A40小型サーマルスマートセンサーカメラは、状態監視や早期火災検知アプリケーション用にカメラ内蔵のオンカメラ分析とアラーム機能が必要なユーザーにとって最適です。幅広い業界で、自動化を取り入れる顧客独自のニーズを満たすよう構築された、柔軟で構成可能なソリューションです。FLIR A40は、クラウドおよび産業用 IoT (IIoT) ソリューションのシステムコンポーネントとして使用することで、企業の資産保護、安全性の向上、稼働時間の最大化、メンテナンスコストを最小化できます。
オンエッジ分析とオープン通信プロトコルを備えた手頃な自動化ソリューション。
最大320 ×240（76,800ピクセル）の解像度と±2°Cの精度、FLIR特許取得済みMSX®画像拡張（*A40 95°バージョンでは使用不可）を提供する広域、非接触型温度センサーで熱特性に素早くアクセスできます。
標準の産業用プロトコルおよびHMI、SCADAなど、ビデオ管理システムと通信するサーマルマートセンサーで統合作業を簡素化します。
複数の取り付けオプションを使用して、M8/12コネクターを備えた軽量でIP66定格カメラをあらゆる場所に設置できます。
仕様
| Highlighted | |
|---|---|
| Digital I_O connector type | M12 12-ピンA-コード、オス（外部電源と共有） |
| Digital Inputs | 2x光絶縁、Vin（低）= 0–1.5V、Vin（高）= 3–25V |
| Digital Output Purpose | アラームの機能として、外部デバイスに出力 異常（NC） |
| Digital Outputs | 3x光絶縁、0–48V DC、最大350 mA、ソリッドステート光リレー、1x 異常出力（NC）専用 |
| Encoding | H.264、MPEG4、またはMJPEG |
| Ethernet Interface | 有線 |
| EMC | ETSI EN 301 489-1（無線） ETSI EN 301 489-17（無線） EN 61000-4-8（磁場） FCC 47 CFRパート15クラスB（米国の放射規制） ISO 13766-1（EMC - 土木および建築建設機械） EN ISO 14982（EMC - 農業および林業機械） |
| Measurement Frequency | 最大10 Hz |
| f number | 1.4 |
| Image Fequency | |
| Image Frequency | 30 Hz |
| Thermal Sensitivity_NETD | 35mK未満 |
| Accuracy | 周囲温度が15°C～35C°で、対象物の温度が0°Cを超える場合、±2°Cまたは計測値の±2% |
| Alarm Functions | 選択した測定機能、デジタル入力、内部カメラ温度 |
| Alarm Output | デジタル出力 Eメール（SMTP）（プッシュ）EtherNet/IP（プル）ファイル転送（FTP）（プッシュ） Modbus TCPクライアント（プル）サーバー（プッシュ）MQTT（プッシュ）ONVIFイベント（プッシュ）RESTful APIを介したクエリ（プル）画像またはビデオの保存 |
| 通信とデータ保存 | |
|---|---|
| Digital input purpose | NUC、NUC無効、アラーム |
| Digital Inputs | 2x光絶縁、Vin（低）= 0–1.5V、Vin（高）= 3–25V |
| Digital I_O connector type | M12 12-ピンA-コード、オス（外部電源と共有） |
| Digital I_O isolation voltage | 500 VRMS |
| Digital Output Purpose | アラームの機能として、外部デバイスに出力 異常（NC） |
| Digital Outputs | 3x光絶縁、0–48V DC、最大350 mA、ソリッドステート光リレー、1x 異常出力（NC）専用 |
| Encoding | H.264、MPEG4、またはMJPEG |
| Ethernet | 制御、結果、画像、および電源用 |
| Ethernet Communication | TCP/IPソケットベース（FLIR専有） |
| Ethernet Connector Type | M12 8ピン Xコード、メス、RP-SMA、メス |
| Ethernet Interface | 有線 |
| Ethernet Power | Ethernet経由電源、PoE IEEE 802.3afクラス3 |
| Ethernet Protocols | FLIR A40小型センサー29°：イーサネット/IP、Modbus TCP、MQTT、SNMP、TCP、UDP、SNTP、RTSP、RTP、HTTP、HTTPS、ICMP、IGMP、sftp（サーバー）、FTP（クライアント）、SMTP、DHCP、MDNS（Bonjour）、uPnP FLIR A40 スマートセンサー 51°：イーサネット/IP、IEEE 1588、Modbus TCP、MQTT、SNMP、TCP、UDP、SNTP、RTSP、RTP、HTTP、HTTPS、ICMP、IGMP、sftp（サーバー）、FTP（クライアント）、SMTP、DHCP、MDNS（Bonjour）、uPnP FLIR A40 スマートセンサー 95°：EtherNet/IP、Modbus TCP、MQTT、SNMP、TCP、UDP、SNTP、RTSP、RTP、HTTP、HTTPS、ICMP、IGMP、sftp（サーバー）、FTP（クライアント）、SMTP、DHCP、MDNS (Bonjour)、uPnP |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 1000 Mbps |
| Image Storage | − |
| Multicast | ○ |
| ONVIF Profile S Compliant | 29°、51°：対応 95°：X |
| RS_232 | M8 A-コード、オスコネクター |
| Unicast | ○ |
| イメージングとレンズ | |
|---|---|
| Contrast Enhancement | FSX®/ヒストグラム平坦化（IRのみ） |
| Detector Pitch | 25µm |
| f number | 1.4 |
| Field of view [FOV] | FLIR A40 スマートセンサー 29°：29° FLIR A40 スマートセンサー 51°：51° FLIR A40 スマートセンサー 95°}：95° |
| Focal Length | FLIR A40 スマートセンサー 29°：14.3 mm（0.56インチ） FLIR A40 スマートセンサー 51°：8.2 mm（0.32インチ） FLIR A40 スマートセンサー 95°：4.1 mm（0.16インチ） |
| Focal Plane Array [FPA] | 非冷却式マイクロボロメーター |
| Focus | 固定、付属ツールで調整可能 |
| Image Fequency | |
| Image Frequency | 30 Hz |
| IR Resolution | 320 256 × |
| Minimum Focus Distance | FLIR A40 スマートセンサー 29°：0.25 m（0.82 ft） FLIR A40 スマートセンサー 51°：0.2 m（0.66 ft） FLIR A40 スマートセンサー 95°：0.1 m（0.33 ft） |
| MSX | ○ |
| Multi_Streaming | ○ |
| Overlay | あり/なし |
| Radiometric IR video streaming | − |
| Readout | 測定値の読み取りなし、ビデオストリーミングのみ |
| Spatial resolution [IFOV] | 1.7 mrad/ピクセル |
| Spectral Range | 7.5–14µm |
| Streaming Resolutions | RTSPビデオストリーム 0: 640 × 480ピクセルRTSPビデオストリーム1: 1280 × 960ピクセル |
| Thermal Sensitivity_NETD | 35mK未満 |
| Video Streaming | RTSPプロトコル |
| Visible Camera | 付属品 |
| Visual Resolution | 1280 × 960 |
| 測定解析 | |
|---|---|
| Accuracy | 周囲温度が15°C～35C°で、対象物の温度が0°Cを超える場合、±2°Cまたは計測値の±2% |
| Alarm Functions | 選択した測定機能、デジタル入力、内部カメラ温度 |
| Alarm Output | デジタル出力 Eメール（SMTP）（プッシュ）EtherNet/IP（プル）ファイル転送（FTP）（プッシュ） Modbus TCPクライアント（プル）サーバー（プッシュ）MQTT（プッシュ）ONVIFイベント（プッシュ）RESTful APIを介したクエリ（プル）画像またはビデオの保存 |
| Atmospheric transmission correction | 距離、大気温度、相対湿度の入力に基づく |
| Automatic hot and cold detection | ボックス内に表示される最大/最小の温度値と位置 |
| Measurement Corrections | 物体のパラメーター（グローバル） 分析関数ごとのローカルパラメーター |
| Measurement Presets | ○ |
| Measurement Tools | FLIR A40 スマートセンサー 29°：•10個のスポットメーター •10個のボックス •3つのデルタ（任意の値/基準/外部ロックの差） •1つのアイソサーモ（上/下/間隔） •1つのアイソサーモ°1つの等カバレッジ FLIR A40 スマートセンサー 51：10個のスポットメーター 10個のボックス 3つのデルタ（任意の値／基準／外部ロックの差） 1つのアイソサーモ（上／下／間隔） 1つの等カバレッジ FLIR A40 スマートセンサー 95{°：10個のスポットメーター 10個のボックス 3つのデルタ（任意の値/基準/外部ロックの差） 1本のアイソサーモ（上/下/間隔） 1つの基準温度 |
| Object Temperature Range | ⁻20°C ～ 175°C（-4°F ～ 347°F） 175°C ～ 1000°C（347°F ～ 1832°F） |
| 一般仕様 | |
|---|---|
| Base Mounting | 4x M2.5でカメラに直接取り付けるか、4x 10-32UNFで底部冷却プレートに取り付け |
| Housing material | アルミニウム |
| Size [L x W x H] | 107 × 67 × 57 mm |
| Weight | 519g (1.14lb) 底部冷却プレートなし |
| 環境と認定 | |
|---|---|
| Corrosion | ISO 12944 C4 GまたはH EN60068-2-11 |
| EMC | ETSI EN 301 489-1（無線） ETSI EN 301 489-17（無線） EN 61000-4-8（磁場） FCC 47 CFRパート15クラスB（米国の放射規制） ISO 13766-1（EMC - 土木および建築建設機械） EN ISO 14982（EMC - 農業および林業機械） |
| Encapsulation | IEC 60529およびIP66 |
| Humidity [operating and storage] | IEC 60068-2-30/24時間、相対湿度95％、25–40°C/2サイクル EN60068-2-38 |
| Measurement Frequency | 最大10 Hz |
| Operating Temperature Range | 40°Cを超える温度では、–20～50°Cの冷却プレートが必要です。最大内部温度センサー：70°C (158°F) |
| Radio Spectrum | FCC 47 CFRパート15クラスC（2.4 GHz帯・米国） FCC 47 CFRパート15クラスE（5 GHz帯・米国） RSS-247（2.4 GHzおよび5 GHz帯・カナダ） ETSI EN 300 328 V2.1.1（2.4 GHz帯・EU） ETSI EN 301 893 V2.1.1（5 GHz帯・EU） |
| Shock | IEC 60068-2-27、25 g |
| Tripod Mounting | 4x M2.5でカメラに直接取り付けるか、4x 10-32UNFで底部冷却プレートに取り付け |
| Vibration | IEC 60068-2-6、0.15 mm @ 10–58 Hz および 2 g @ 58–500 Hz、正弦波 IEC 61373 Cat 1 (鉄道) |
| 電源 | |
|---|---|
| External Power Operation | 24/48 VDC 8 W (最大) |
| External Voltage | 許容範囲18–56 V DC |
| Power Connection | M12 12-ピン A-コード、オス（デジタI/Oと共有） |
| Power Consumption | 24 V DCで7.5 W（代表値） 48 V DCで7.8 W（代表値） 48 V PoEで8.1 W（代表値） |
| ユーザーインターフェース | |
|---|---|
| Web interface | ○ |
