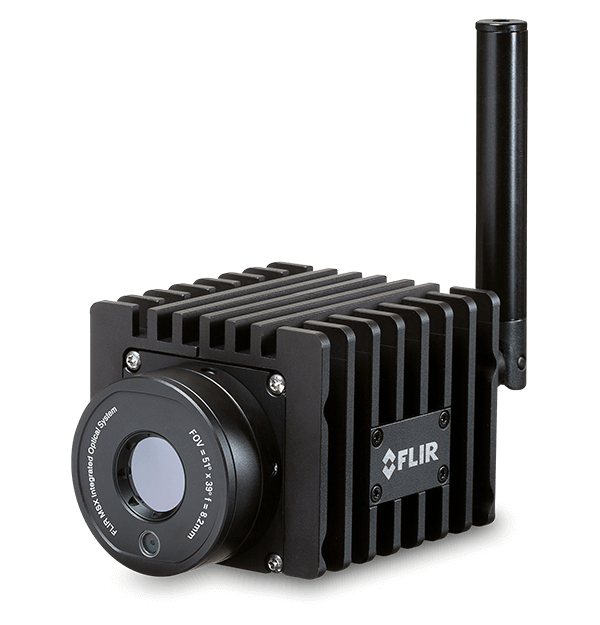

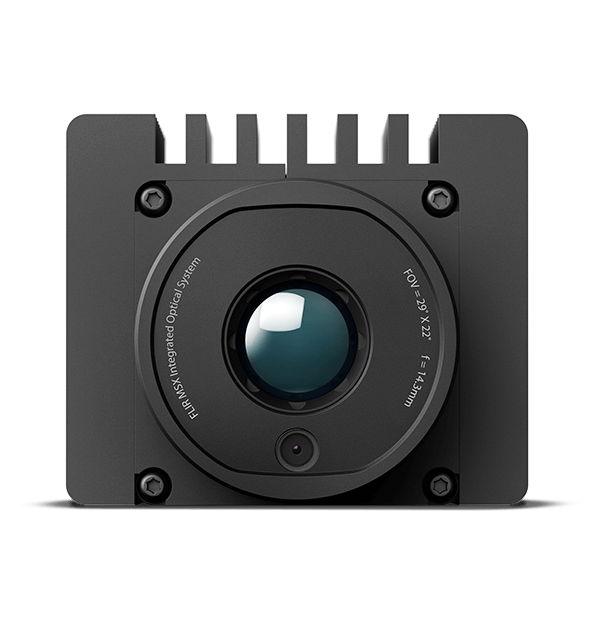

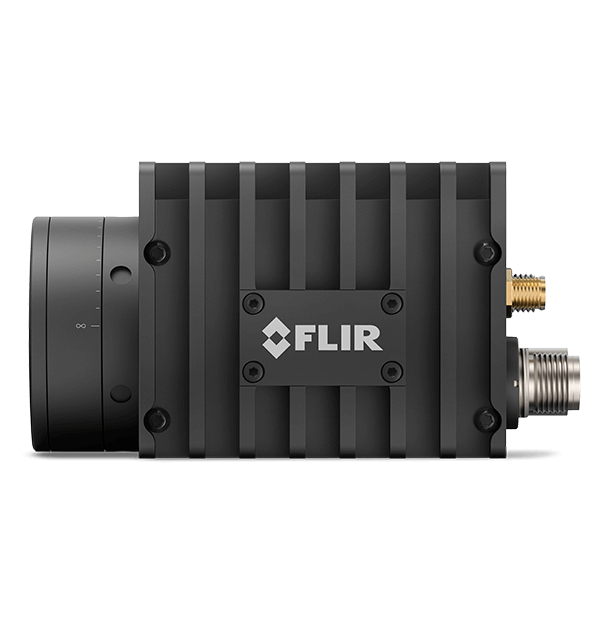

FLIR A50およびA70スマートセンサーカメラは、状態監視および早期火災検知アプリケーション用の組み込みのオンカメラ分析およびアラーム機能が必要なユーザーにとって最適です。Wi-Fi、統合されたビジュアルカメラ、ONVIF S互換性のオプション（上級版のみ）を備えたFLIR A50/A70カメラは、幅広い業界のオートメーション顧客に特有のニーズを満たす柔軟で設定可能なソリューションです。A50/A70カメラをクラウドおよび産業向けのインターネット（IIoT）ソリューションのためのシステムコンポーネントとして使用すると、企業は資産を保護でき、安全性を向上させ、稼働時間を最大化し、メンテナンスコストを最小限に抑えることができます。
オンエッジ分析とオープン通信プロトコルを備えた手頃な自動化ソリューション。
最大640 × 480（307,200ピクセル）の解像度と±2℃の温度精度を提供する、広域の非接触温度センサーで熱特性にすばやくアクセスします。
標準の産業用プロトコルおよびHMI、SCADA、およびオプションのONVIF S互換性を含むビデオ管理システムと通信するサーモグラフィスマートセンサーよって統合作業を簡素化します。
複数の取り付けオプションを使用して、M8/12コネクタを備えた軽量且つIP66構造を持つカメラをあらゆる場所に取り付け可能です。
仕様
| Highlighted | |
|---|---|
| Digital I_O connector type | M12 12-ピンA-コード、オス（外部電源と共有） |
| Digital Inputs | 2x 光絶縁、Vin（低）= 0–1.5V、Vin（高）= 3–25V |
| Digital Output Purpose | • アラームの機能として、外部デバイスに出力• 異常（NC） |
| Digital Outputs | 3x光絶縁、0–48V DC、最大350 mA、ソリッドステート光リレー、1x 異常出力（NC）専用 |
| Encoding | 標準：H.264、MPEG4、または MJPEG 上級：ビデオストリーム - H.264、MPEG4、またはMJPEG 放射測定ストリーム - 圧縮JPEG-LS、FLIR放射測定 |
| Ethernet Interface | 有線、Wi-Fi（オプション） |
| WiFi | 別売りのオプション機能。RP-SMA、メスコネクタ |
| EMC | • ETSI EN 301 489-1（無線） • ETSI EN 301 489-17（無線） • EN 61000-4-8（磁場） • FCC 47 CFRパート15クラスB（放射米国） • ISO 13766-1（EMC - 土木および建築建設機械） • EN ISO 14982（EMC - 農業および林業機械） |
| f number | 1.4 |
| Image Fequency | |
| Image Frequency | 30 Hz |
| Thermal Sensitivity_NETD | 35mK未満 |
| Accuracy | 周囲温度が15°C～35–Cで、対象物の温度が0–Cを超える場合、±2°Cまたは計測値の±2% |
| Alarm Functions | 標準：10個のスポットメーター、10個のボックス、3つのデルタ（任意の値/基準/外部ロックの差）、1本の等温線（上/下/間隔）、1本の等カバレッジ、1つの基準温度 上級：10個のスポットメーター、10個のボックスおよびマスクポリゴン（総数）、3つのデルタ（任意の値/基準/外部ロックの差）、2つの等温線（上/下/間隔）、2つの等カバレッジ、1つの基準温度、2本の直線、1本のポリライン |
| Alarm Output | • デジタル出力• Eメール（SMTP）（プッシュ）• EtherNet/IP• ファイル転送（FTP）（プッシュ）• Modbus TCPサーバー（プル）• MQTT（プッシュ）• RESTful API上のクエリ（プル）• 画像またはビデオの保存 |
| 通信とデータ保存 | |
|---|---|
| Digital input purpose | NUC、NUC無効、アラーム |
| Digital Inputs | 2x 光絶縁、Vin（低）= 0–1.5V、Vin（高）= 3–25V |
| Digital I_O connector type | M12 12-ピンA-コード、オス（外部電源と共有） |
| Digital I_O isolation voltage | 500 VRMS |
| Digital Output Purpose | • アラームの機能として、外部デバイスに出力• 異常（NC） |
| Digital Outputs | 3x光絶縁、0–48V DC、最大350 mA、ソリッドステート光リレー、1x 異常出力（NC）専用 |
| Encoding | 標準：H.264、MPEG4、または MJPEG 上級：ビデオストリーム - H.264、MPEG4、またはMJPEG 放射測定ストリーム - 圧縮JPEG-LS、FLIR放射測定 |
| Ethernet | 制御、結果、画像、および電源用 |
| Ethernet Communication | TCP/IPソケットベース（FLIR専有） |
| Ethernet Connector Type | M12 8ピン Xコード、メス、RP-SMA、メス |
| Ethernet Interface | 有線、Wi-Fi（オプション） |
| Ethernet Power | Ethernet経由電源、PoE IEEE 802.3afクラス3 |
| Ethernet Protocols | • EtherNet/IP• IEEE 1588• Modbus TCP • MQTT• SNMP• TCP、UDP、SNTP、RTSP、RTP、HTTP、HTTPS、ICMP、IGMP、sftp (サーバー), FTP (クライアント)、SMTP、DHCP、MDNS (Bonjour)、uPnP |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 1000 Mbps |
| Image Storage | A50：NA A70：最大100のFLIRラジオメトリックJPEGおよびオーバーレイビデオを記録；機能のストレージ：アラーム、スケジューリング、またはユーザーインタラクション（カメラウェブ） |
| Multicast | ○ |
| ONVIF Profile S Compliant | 標準：いいえ 上級：○ |
| RS_232 | M8 A-コード、オスコネクター |
| WiFi | 別売りのオプション機能。RP-SMA、メスコネクタ |
| イメージングとレンズ | |
|---|---|
| Contrast Enhancement | FSX®/ヒストグラム平坦化（IRのみ） |
| Detector Pitch | A50: 17 µm A70: 12 µm |
| f number | 1.4 |
| Field of view [FOV] | 29°: 29° × 22° 51°: 51° × 39° 95°: 95° × 74° |
| Focal Length | 29°：14.3 mm （0.56インチ） 51°：8.2 mm（0.32インチ） 95°：4.1 mm（0.16インチ） |
| Focal Plane Array [FPA] | 非冷却式マイクロボロメーター |
| Focus | 固定、付属ツールで調整可能 |
| Image Fequency | |
| Image Frequency | 30 Hz |
| IR Resolution | A50：464 × 348 A70: 640 × 480 |
| Minimum Focus Distance | 29°: 0.25 m (0.82 ft) 51°: 0.2 m (0.66 ft) 95°: 0.1 m (0.33 ft) |
| MSX | ○、ビジュアルカメラオプションに含まれる |
| Overlay | A50：なし A70：あり / なし |
| Radiometric IR video streaming | 標準：NA 上級：RTSPプロトコル |
| Readout | A50：測定値の読み取りなし、ビデオストリーミングのみ A70：測定結果：•イーサネット/IP• Modbus TCP サーバー（プル）•Modbus TCPクライアント（プッシュ）•MQTT（プッシュ）•REST API（GET/POST）•測定および静止画像（放射測定JPEG、可視光 640 480、可視光 1280 960）•Webインターフェイス |
| Spectral Range | 7.5–14µm |
| Streaming Resolutions | A50 標準：RTSPビデオストリーム 0：640 × 480ピクセルRTSPビデオストリーム1：1280 × 960ピクセル A50上級：ビデオストリーム 0：640 × 480 ピクセル{ ビデオストリーム 1：1280 × 960 ピクセル 放射測定ストリーム：464 × 348 ピクセル A70標準：RTSPビデオストリーム 0：640 × 480ピクセルRTSPビデオストリーム1：1280 × 960ピクセル A70上級：ビデオストリーム 0：640 × 480ピクセル ビデオストリーム 1：1280 × 960ピクセル 放射測定ストリーム：640 × 480ピクセル |
| Thermal Sensitivity_NETD | 35mK未満 |
| Video Streaming | RTSPプロトコル |
| Visible Camera | アクセサリー (オプション) |
| 測定解析 | |
|---|---|
| Accuracy | 周囲温度が15°C～35–Cで、対象物の温度が0–Cを超える場合、±2°Cまたは計測値の±2% |
| Alarm Functions | 標準：10個のスポットメーター、10個のボックス、3つのデルタ（任意の値/基準/外部ロックの差）、1本の等温線（上/下/間隔）、1本の等カバレッジ、1つの基準温度 上級：10個のスポットメーター、10個のボックスおよびマスクポリゴン（総数）、3つのデルタ（任意の値/基準/外部ロックの差）、2つの等温線（上/下/間隔）、2つの等カバレッジ、1つの基準温度、2本の直線、1本のポリライン |
| Alarm Output | • デジタル出力• Eメール（SMTP）（プッシュ）• EtherNet/IP• ファイル転送（FTP）（プッシュ）• Modbus TCPサーバー（プル）• MQTT（プッシュ）• RESTful API上のクエリ（プル）• 画像またはビデオの保存 |
| Atmospheric transmission correction | 距離、大気温度、相対湿度の入力に基づく |
| Automatic hot and cold detection | ボックス内に表示される最大/最小の温度値と位置 |
| Measurement Corrections | 標準：•グローバルオブジェクトパラメーター •分析関数ごとのローカルパラメーター 上級：グローバルオブジェクトパラメータ。解析関数ごとのローカルパラメータ、外部黒体補正 |
| Measurement Presets | ○ |
| Measurement Tools | 標準：•10 個のスポットメーター •10 個のボックス •3 つのデルタ（任意の値/基準/外部ロックの差） •1 本の等温線（上/下/間隔） •1 本の等カバレッジ •1 つの基準温度 上級：•10 個のスポットメーター •10 個のボックスおよびマスクポリゴン（総数） •3 つのデルタ（任意の値/基準/外部ロックの差） •3 つの等温線（上/下/間隔） •3 つの等カバレッジ •1 つの基準温度 •2 本の直線 •1 本のポリライン |
| Object Temperature Range | A50: –20 ～ 175°C (–4 ～ 347°F)175 ～ 1000°C (347 ～ 1832°F) A70: –20 ～ 175°C (–4 ～ 347°F)–20 ～ 250°C (–4 ～ 482°F)175 ～ 1000°C (347 ～ 1832°F) |
| 一般仕様 | |
|---|---|
| Base Mounting | 4x M2.5でカメラに直接取り付けるか、4x 10-32UNFで底部冷却プレートに取り付け |
| Housing material | アルミニウム |
| Size [L x W x H] | 107 × 67 × 57 mm |
| Weight | 519g (1.14lb) 底部冷却プレートなし |
| 環境と認定 | |
|---|---|
| Corrosion | • ISO 12944 C4 GまたはH • EN60068-2-11 |
| EMC | • ETSI EN 301 489-1（無線） • ETSI EN 301 489-17（無線） • EN 61000-4-8（磁場） • FCC 47 CFRパート15クラスB（放射米国） • ISO 13766-1（EMC - 土木および建築建設機械） • EN ISO 14982（EMC - 農業および林業機械） |
| Encapsulation | IEC 60529およびIP66 |
| Humidity [operating and storage] | IEC 60068-2-30/24時間、相対湿度95％、25–40°C/2サイクルEN60068-2-38 |
| Operating Temperature Range | 40°Cを超える温度では、–20～50°Cの冷却プレートが必要です。最大内部温度センサー：70°C (158°F) |
| Radio Spectrum | • FCC 47 CFRパート15クラスC（2.4 GHz帯米国）•FCC 47 CFRパート15クラスE（5 GHz帯米国）•RSS-247（2.4 GHzおよび5 GHz帯カナダ）•ETSI EN 300 328 V2.1.1（2.4 GHz帯EU）•ETSI EN 301 893 V2.1.1（5 GHz帯EU） |
| Shock | IEC 60068-2-27、25 g |
| Tripod Mounting | 4x M2.5でカメラに直接取り付けるか、4x 10-32UNFで底部冷却プレートに取り付け |
| Vibration | •IEC 60068-2-6、0.15 mm @ 10–58 Hzおよび2 g @ 58–500 Hz、正弦波•IEC 61373 Cat 1 (鉄道) |
| 電源 | |
|---|---|
| External Power Operation | 24/48 VDC 8 W (最大) |
| External Voltage | 許容範囲18–56 V DC |
| Power Connection | M12 12-ピン A-コード、オス（デジタI/Oと共有） |
| Power Consumption | •24 V DCで7.5 W（代表値）• 48 V DCで7.8 W（代表値）• 48 V PoEで8.1 W（代表値） |
| ユーザーインターフェース | |
|---|---|
| Web interface | ○ |
