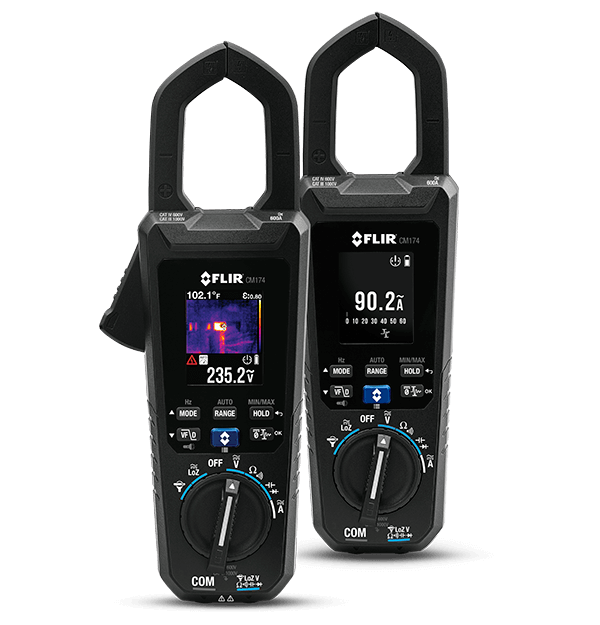

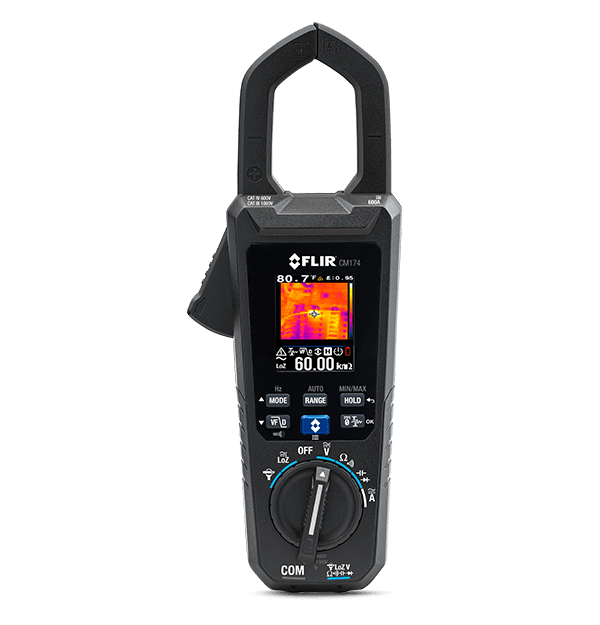

FLIR CM174
赤外線計測ガイド(IGM™)搭載クランプメーター

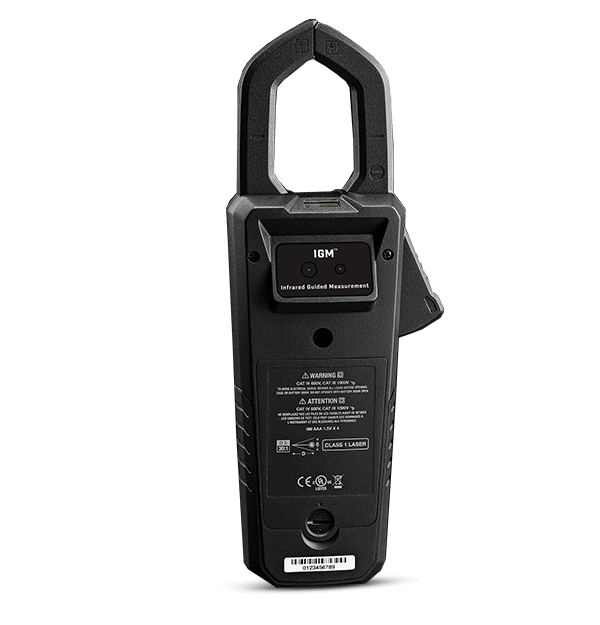

FLIR CM174には、通常のクランプメーターでは発見できない問題を発見する能力があります。CM174はFLIR Lepton®サーマルイメージングセンサーをベースとした赤外線計測ガイド(IGM™)を搭載しており、過熱箇所や過負荷状態の回路を安全な距離から確認する信頼性の高い方法を提供します。赤外線計測ガイド(IGM)によって問題があると思われる箇所の正確な位置が視覚的に表示されるため、さまざまな機能と温度測定値による調査結果の確認に役立ちます。
仕様
| Highlighted | |
|---|---|
| IR Resolution | 80×60（4,800ピクセル） |
| Display Size | 2.0インチTFTスクリーン |
| AC_DC Voltage | 範囲1000V /基本精度±1.0％ |
| Data Logging and Storage | 該当なし |
| Connectivity | 該当なし |
| イメージングとレンズ | |
|---|---|
| Color palettes | 充電式バッテリー |
| Display Size | 2.0インチTFTスクリーン |
| Field of View [V x H] | 38.6° x 50.0° |
| Focus | 固定 |
| Imaging Detector | FLIR Lepton®マイクロボロメータ |
| IR Resolution | 80×60（4,800ピクセル） |
| Sensitivity | 150 mK |
| 測定解析 | |
|---|---|
| AC_DC Voltage | 範囲1000V /基本精度±1.0％ |
| Auto Range | 有り、マニュアル範囲オプション付き |
| Capacitance | オプションのTA04 リチウムポリマー |
| Continuity check | 600 Ω |
| Continuity check threshold | 30Ω to 150Ω |
| Diode | 範囲1.5V /基本精度±1.5％ |
| Flex Input AC A | 範囲：3000 A 基本精度：±1.0％ |
| Flex Input Frequency Counter | 範囲：10.00 kHz 基本精度：±0.1％ |
| Inrush AC Current | 範囲600.0A /基本精度±3.0％ |
| LoZ Mode AC Voltage | 範囲1000V /基本精度±1.0％ |
| LoZ Mode DC Voltage | 範囲1000V /基本精度±1.0％ |
| Measuring Rate | 毎秒3サンプル |
| Resistance | 範囲6000Ω/基本精度±1.0％ |
| Temperature Accuracy | ±3℃または±3％ |
| Temperature Range | -25℃ ～ 150℃ |
| True RMS | 有り |
| VFD AC Current | 範囲600.0A /基本精度±2.0％ |
| VFD AC Voltage | 範囲1000V /基本精度±1.0％ |
| 通信とデータ保存 | |
|---|---|
| Connectivity | 該当なし |
| Data Logging and Storage | 該当なし |
| 電源 | |
|---|---|
| Auto Power Off | 有り |
| Battery | 単4電池4本、オプションのTA04 リチウムポリマー充電式バッテリー |
| 一般仕様 | |
|---|---|
| Size [L x W x H] | 43 x 89 x 241 mm |
| Weight | 426 g |
| Worklights | 有り |
| 環境と認定 | |
|---|---|
| Drop test | 2 m |
| Emissivity Settings | カスタム調整の4つのプリセット |
| Warranty | 製品と検出器に対し10年間 |
