Detect Gas Leaks at Substations and More

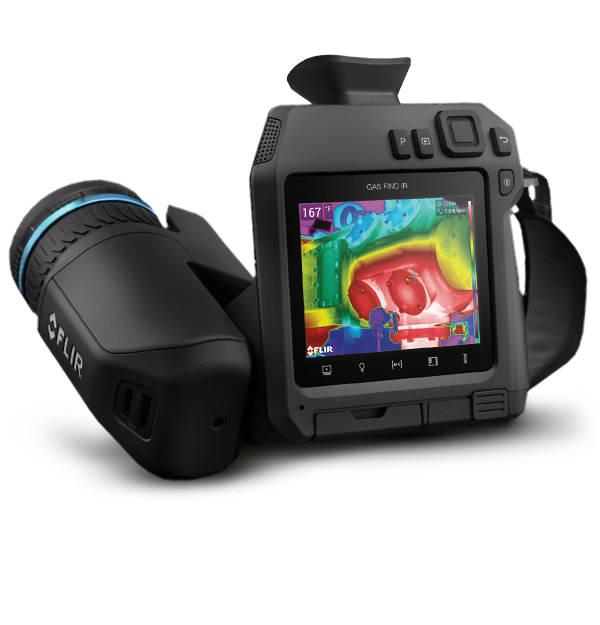

FLIR GF77は、メタン、六フッ化硫黄 (SF6)、エチレン、アンモニア、その他のガス排出を検知する交換可能なレンズオプションを備えた画期的な非冷却光学ガス検知カメラです。GF77は、ガス検出と放射温度測定の両方が可能な赤外線検査を行うことができるため、電力会社、石油・天然ガス事業、化学/製造施設、食品・農業産業、一次対応者に最適です。このソリューションは手頃な価格で、サーモグラフィー較正が内蔵されている利点があり、レンズを交換するだけで幅広いガスを検出する柔軟性を提供します。GF77カメラのご購入には、FLIR Thermal Studio ProおよびFLIR Route Creatorの3か月間のサブスクリプションが含まれています。
簡易型ガス検知カメラ
GF77はメタンガスおよび六フッ化硫黄、アンモニアの赤外吸収特性に合わせた 波長域にのみ感度を限定した簡易型ガス検知カメラです。
レーザーアシストのオートフォーカスや、ワンタッチ操作のレベル／スパンによるコントラスト強調など、GF77は現場測定を効率化する機能を備えています。
180°回転式の光学ブロックと屋外での測定に便利なビューファインダーなど現場での測定を前提とした人間工学設計を採用しています。
Improve Image Clarity and Gas Detection with Advanced Features from Flir
The GF77 is calibrated for temperature, so you can manually adjust contrast between the gas cloud and the background. Or, increase contrast instantly with the 1-Touch Level/Span auto-adjustment feature. Finally, accentuate plume movement with FLIR High Sensitivity Mode (HSM).
仕様
| Highlighted | |
|---|---|
| IR Resolution | 320× 240（76,800ピクセル） |
| Gas Sensitivity [NECL] | LRレンズ：CH₄：<100 ppm × m、N₂O：<75 ppm × m、C₃H₈：<400 ppm × m、SO₂：<30 ppm × m、R-134a：<20 ppm × m、R-152a：<100 ppm × m HRレンズ：SF6：<1 ppm × m、C₂H₄：<20 ppm × m、NH₃：<20 ppm × m、R-12：<4 ppm × m （ΔT = 10°C、距離 = 1 m） |
| Detector Pitch | 25µm |
| Accuracy | ≤100 °C ± 3°C、周囲温度が15～35°Cで>100°C ±3% |
| Spectral Range | LR：7～8.5 µm、HR：9.5～12 µm |
| イメージングとレンズ | |
|---|---|
| Available Lenses | 25° HR、25° LR、6° HR、6° LR （サービスキャリブレーションが必要） |
| Detector Pitch | 25µm |
| Detector Type | 非冷却式マイクロボロメーター |
| Digital Zoom | 1–6倍連続 |
| f number | 25°レンズ：1.04、6°レンズ：1.35 |
| Field of view [FOV] | 25°レンズ：25° × 19°、6°レンズ：6.4° × 4.9° |
| Focal Length | 25°レンズ：18 mm、6°レンズ：74 mm |
| Frame Rate [Full Window] | 30 Hz |
| Gas Sensitivity [NECL] | LRレンズ：CH₄：<100 ppm × m、N₂O：<75 ppm × m、C₃H₈：<400 ppm × m、SO₂：<30 ppm × m、R-134a：<20 ppm × m、R-152a：<100 ppm × m HRレンズ：SF6：<1 ppm × m、C₂H₄：<20 ppm × m、NH₃：<20 ppm × m、R-12：<4 ppm × m （ΔT = 10°C、距離 = 1 m） |
| Image Frequency | 30 Hz |
| Infrared Resolution | 320×240ピクセル |
| IR Resolution | 320× 240（76,800ピクセル） |
| Minimum Focus Distance | 25°レンズ：0.3 m、6°レンズ：5 m |
| Minimum Focus Distance with MSX | 25°レンズ：0.65 m |
| Non_Radiometric IR Video | H.264をメモリカードへ |
| Non_radiometric IR video recording | H.264をメモリカードへ |
| Non_radiometric IR video streaming | H.264、MPEG-4（RTSP経由、Wi-Fi経由）、MJPEG（UVCまたはWi-Fi経由） |
| On Camera Display | 640 " 480ピクセル（QVGA）4×タッチスクリーンLCD（自動回転機能付き） |
| Radiometric IR video recording | リアルタイムの放射測定記録（.csq） |
| Radiometric IR video streaming | 圧縮、UVC経由 |
| Spatial resolution [IFOV] | 25°レンズ：1.4 mrad/ピクセル、6°レンズ：0.36 mrad/ピクセル |
| Spectral Range | LR：7～8.5 µm、HR：9.5～12 µm |
| Thermal Sensitivity_NETD | 25°レンズ：30°Cで<25 mK、6°レンズ：30°Cで<40 mK |
| Visual Image | 5 MP可視カメラ（LEDライト付き） |
| Visual Video Recording | H.264をメモリカードへ |
| 測定解析 | |
|---|---|
| Accuracy | ≤100 °C ± 3°C、周囲温度が15～35°Cで>100°C ±3% |
| Detects Following Gases | LRレンズ：メタン、亜酸化窒素、プロパン、二酸化硫黄、R-134aおよびR-152a、HRレンズ：六フッ化硫黄、アンモニア、エチレン |
| Object Temperature Range | 範囲1：-20°～80°C、範囲2：0°～250°C、範囲3：100°～500°C |
| 通信とデータ保存 | |
|---|---|
| Image File Format | 標準JPEG(温度情報を含む) 赤外線のみのモード |
| Interfaces | USB 2.0、Bluetooth®、Wi-Fi、DisplayPort |
| Storage Media | 取り外し可能なSDカード |
| 一般仕様 | |
|---|---|
| Size [L × W × H] | レンズ縦：150.5 × 201.3 × 84.1 mm、レンズ横：150.5 × 201.3 × 167.3 mm |
| Weight [incl lens & batteries] | FLIR GF77 25° (1)：1.54 kg FLIR GF77 25° (2)：1.68 kg FLIR GF77 25° (1) + 6° (1)：1.9 kg FLIR GF77 25° (2) + 6° (1)：2.05 kg |
| 電源 | |
|---|---|
| Battery operating time | 25°Cで4時間超（通常使用時） |
| Battery Type | 充電式リチウムイオン充電池 |
| Battery voltage | 3.6 V |
| 環境と認定 | |
|---|---|
| Ambient temperature range | –15°C～50°C |
| Encapsulation | IP 54 （IEC 60529） |
| Mounting | UNC ¼″-20 |
| Operating Temperature Range | –15～50°C |
| Safety | EN/UL/CSA/PSE 60950-1 |
| Shock and Vibration | 25 g （IEC 60068-2-27） / 2 g （IEC 60068-2-6） |
| Storage Temperature Range | –40～70°C |
