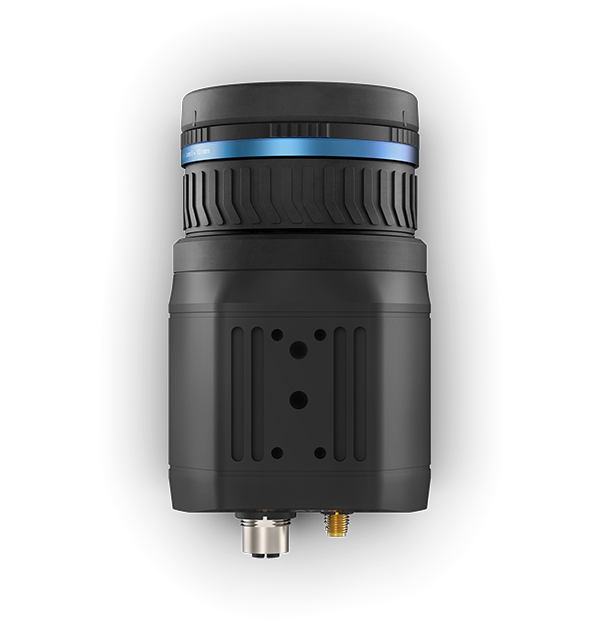

FLIR GF77aは、メタンガスの可視化に特化して設計されたフリアーシステムズで初めての非冷却自動漏れ検知カメラです。この手頃な価格の固定カメラソリューションは、目に見えないメタンガス漏れの潜在的な危険を継続的に監視するために必要な機能をアップストリーム／ミッドストリームのガス処理業者、生産者、または操業者に提供します。小型軽量のFLIR GF77aには、ガスの可視化に役立つ高感度モード（HSM）などのフリアーシステムズ特許取得済みの機能が搭載されています。GF77aは、石油・ガス会社が貴重な資本設備を維持し、製品の損失を回避し、排出削減指標を満たし、より安全な作業手順を維持するために役立ちます。GF77aには、過酷な環境に耐えるハウジングを含むGF77fバリアントもあります。
継続的かつ自動的にメタンガス漏れを検知
高感度モード、リモート電動フォーカス、サードパーティ統合用オープンアーキテクチャなど連続監視に役立つ業界最先端の機能を提供します。
スペクトルフィルタリングによってメタンガスを検知し、直接の検査を減らし、作業者の安全を確保しながら漏れ元を見つけることができます。
RTSP、GigEに準拠したGF77aは、さまざまな産業用通信のニーズを満たす柔軟性を持ち、ネットワーク接続によってガス漏れを継続的に検出します。
仕様
| Highlighted | |
|---|---|
| 赤外線解像度 | 320x240（76,800ピクセル） |
| 温度分解能_NETD | < 25mK（30°C） |
| スペクトル範囲 | 7～8.5µm |
| イメージングとレンズ | |
|---|---|
| オーバーレイ | 画像ソース0：RTSPプロトコル：あり、なし、GVSP（GigE Vision）プロトコル、あり、なし、 |
| カメラ周波数 | 30 Hz |
| ガス感度 [NECL] | CH4（<100ppm × m）、N2O（<75ppm × m）、C3H8（<400ppm × m）、SO2（<30ppm × m）、ΔT = 10°C、距離 = 1m |
| コントラスト強調 | RTSPとGVSPのビデオストリーミング向けのヒストグラム平坦化（IRのみ）、画像ソース0 |
| ストリーミング解像度 | 640×480ピクセル |
| スペクトル範囲 | 7～8.5µm |
| ビデオランプ | LEDライト内蔵 |
| ピクセル形式 | YUV411 |
| レンズ識別 | 自動 |
| 映像ストリーミング形式 | ビデオ/放射測定ストリーミングRTSPとGVSPの表をご覧ください。 |
| 映像ストリーミング解像度 | ビデオ/放射測定ストリーミングRTSPとGVSPの表をご覧ください。 |
| 最小焦点距離 | 25°レンズの場合は0.3m、6°レンズの場合は5m |
| 検知器タイプ | 非冷却式マイクロボロメーター |
| 検知器間隔 | 25µm |
| 温度分解能_NETD | < 25mK（30°C） |
| 焦点 | FLIR GF77a 25° CH4（7–8.5 µm）：ワンショットコントラスト、電動、手動 FLIR GF77f 25°：固定式 |
| 焦点距離 | FLIR GF77a 25° CH4 （7–8.5 µm）：25°レンズ：18 mm6° lens: 74 mm FLIR GF77f 25°: 18 mm（0.71インチ） |
| 焦点面アレイ［FPA］、スペクトル範囲 | 非冷却マイクロボロメーター/7～8.5µm |
| 熱解像度[NETD] | <25mk（30°C） |
| 画像ソース | 可視 / IR / MSX |
| 画像解像度 | 1280×960ピクセル |
| 空間分解能［IFOV］ | 1.4 mrad/ピクセル |
| 視覚フォーカスとFOV | 固定、67.2°対角 |
| 視野角［FOV］ | FLIR GF77a 25° CH4（7–8.5 µm）：25° レンズ： 25° × 19°6° レンズ：6.4° × 4.9° FLIR GF77f 25°： IR FOVによる640×480ピクセル、 1280×960ピクセル、67.2°（対角） |
| 解像度 | REST API：640×480ピクセル、1280×960ピクセル Web UI：640×480ピクセル |
| 赤外線画像解像度 | 320×240ピクセル |
| 赤外線解像度 | 320x240（76,800ピクセル） |
| 測定解析 | |
|---|---|
| 修正オプション | 大気伝送、光学伝送、放射率、反射見掛け温度、外部光学/ウィンドウ |
| 光伝送補正 | 内部センサーからの信号に基づき自動補正 |
| 反射見かけ温度補正 | FLIR GF77a 25° CH4（7–8.5 µm）：C FLIR GF77f 25°: 反射温度の入力に基づく |
| 外部光学機器およびウィンドウ補正 | FLIR GF77a 25° CH4（7–8.5 µm）：C FLIR GF77f 25°: 光学系 / ウィンドウの透過度と温度の入力に基づく |
| 大気透過率補正 | FLIR GF77a 25° CH4（7–8.5 µm）：C FLIR GF77f 25°: 距離、大気温度、相対湿度の入力に基づく |
| 対象物温度範囲 | 範囲1： -20°～80°C（-4°～176°F）、範囲2： 0°～250°C（212°～482°F）、範囲3： 100°～500°C（212°～932°F） |
| 放射率補正 | FLIR GF77a 25° CH4（7–8.5 µm）：C FLIR GF77f 25°: 0.01～1.0の変数 |
| 精度 | 範囲1：-20°～80°C（-4°～176°F） ±3°C（±5°F）、範囲2：0°～250°C（212°～482°F）：0°～100°C（32°～212°F）：±3°C、100°～250°C （212°～482°F）：±3%、範囲3: 100°～500°C（212°～932°F）：±3% |
| 計測値補正 | グローバルオブジェクトパラメータ |
| 通信とデータ保存 | |
|---|---|
| WiFi | Wi-Fi規格 – IEEE802.11a/b/g/n |
| イーサネットインターフェース | 有線 |

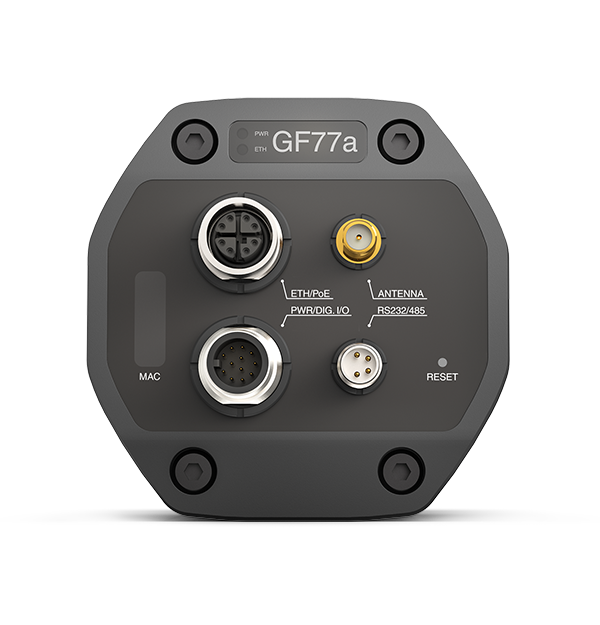

| イーサネットコネクタータイプ | FLIR GF77a 25° CH4（7–8.5 µm）：M12 8ピン Xコード、メス FLIR GF77f 25°：RJ45、メス |
| イーサネットタイプ | 10/100 Base-T |
| イーサネットプロトコル | IEEE 1588、SNMP、TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、sftp（サーバー）、FTP（クライアント）、SMTP、DHCP、MDNS（Bonjour）、uPnP |
| イーサネット映像ストリーミング | ○ |
| イーサネット規格 | IEEE 802.3 |
| イーサネット通信 | GigE Visionバージョン 1.2、 Client API GenICam に準拠、TCP/IPソケットベースFLIR専有 |
| イーサネット電源 | Ethernet経由電源、PoE IEEE 802.3afクラス3 |
| エンコーディング | ビデオストリーミング–RTSPプロトコル：H.264 / MPEG4 / MJPEG、GVSP：非圧縮放射測定ストリーミング–RTSPプロトコル：圧縮JPEG-LS、FLIR放射測定、GVSP：非圧縮、シグナルリニア、温度リニア、FLIR放射測定 |
| コネクター | パンとチルトの制御：M8 Aコード、オス、Wi-Fi：メスRP-SMA（パン/チルト機能はオプション） |
| シリアル通信 | パンとチルトの制御：RS232およびRS485専用 |
| デジタル入出力アイソレーション電圧 | 500 VRMS |
| デジタル入出力コネクタータイプ | M12 オス 12ピン Aコード (外部電源と共有) |
| デジタル入力 | 2x光絶縁、Vin（低）= 0～1.5V、Vin（高）= 3～25V |
| デジタル入力目的 | NUC NUC無効 画像タグ（開始、停止、全般） 画像フロー制御（SFNC 2.3に準拠） シングルフレーム（トリガ時） マルチフレーム（トリガ時） 連続 フレームレート ROI |
| デジタル出力 | 3×光絶縁、0〜48V DC、最大350mA（60°Cで200mAに低下）、ソリッドステートオプトリレー、1×異常出力（NC）専用 |
| デジタル出力目的 | •プログラムで設定• 異常（NC） |
| マルチキャスト | RTSPプロトコル、GVSP（GigE Vision）プロトコル |
| ユニキャスト | RTSPプロトコル、GVSP（GigE Vision）プロトコル |
| 接続タイプ | Wi-Fi：ピア・ツー・ピア（アドホック）またはインフラストラクチャー（ネットワーク） |
| 一般仕様 | |
|---|---|
| サイズ［L×W×H］ | FLIR GF77a 25° CH4（7–8.5 µm）： 123 × 77 × 77 mm（4.84 × 3.03 × 3.03インチ） FLIR GF77f 25°： 510 × 177 × 229 mm（20.1 × 6.97 × 9.02インチ） |
| ハウジング材質 | アルミニウム製 |
| パン_チルト | オプション機能、コントロール標準 – Pelco D |
| 付属品リスト | 保護ハウジングに格納された赤外線カメラ 補助ケーブル用のケーブルグランド カメラのウェブインターフェースにログインするためのユーザー名とパスワードを含む印刷文書 |
| 梱包サイズ | 645×207×225mm |
| 梱包タイプ | 段ボール箱 |
| 梱包重量 | 6.8kg |
| 重量 | FLIR GF77a 25° CH4（7–8.5 µm）： 0.82 kg （1.8ポンド） FLIR GF77f 25°：5.90 kg（13.0ポンド） |
| ユーザーインターフェース | |
|---|---|
| ウェブインターフェース | ○ |
| 電源 | |
|---|---|
| 一般 | PoEまたは外部 |
| 外部電圧 | FLIR GF77a 25° CH4（7–8.5 µm）：許容範囲18-56 VDC、8 W 最大 FLIR GF77f 25°：PoEクラス4（25W） |
| 外部電源運転 | IEEE 802.3af、IEEE 802.3at/PoE Plusに対応 |
| 消費電力 | 24V DC（代表値）で6.8W、48V DC（代表値）で7.0W、48V DC PoE（代表値）で7.3W |
| 環境と認定 | |
|---|---|
| ETSI|EMC | EN 55032:2015排出要件 EN 55035:2017耐性要件 FCC – Title 47 CFR Part 15:2019 ICES-001 Issue 4:2014 |
| 使用温度 | –30～50°C |
| 保存温度範囲 | IEC 68-2-1とIEC 68-2-2、16時間にわたって-40℃～70℃ |
| 保証 | http://www.flir.com/warranty/ |
| 保護 | FLIR GF77a 25° CH4（7–8.5 µm）：IP 54（IEC 60529）IP66とアクセサリー FLIR GF77f 25°：IP67 |
| 光送信補正 | C |
| 湿度［動作時、保存時］ | 相対湿度：5%～95% |
| 腐食 | 塩霧耐性：ISO9227、最長1,000時間 |
