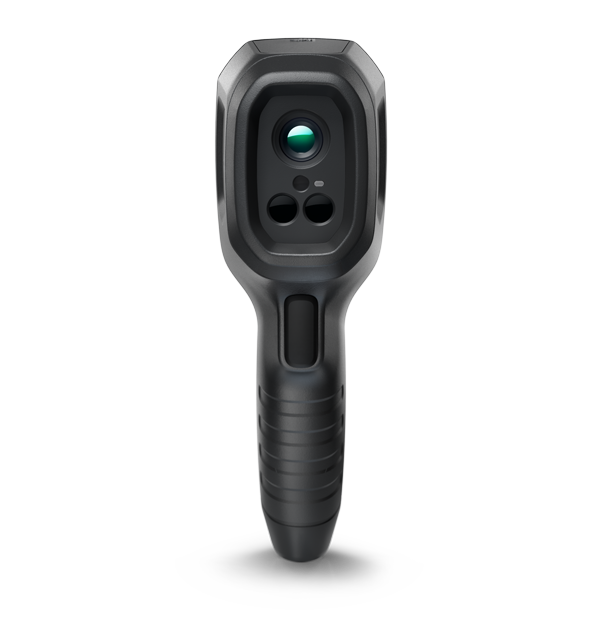

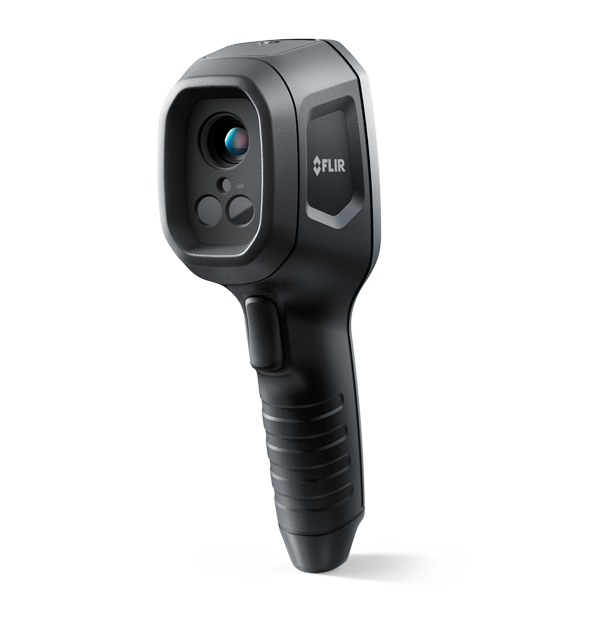

TG268
24:1スポット赤外線サーモグラフィカメラ、ブルズアイレーザーおよびタイプK熱電対付き
- 資産の信頼性
- 建物の診断と屋内の空気質
- 電気点検
- 液漏れ検出
High Temperature Measurements with the FLIR TG-Series Enhanced with METERLiNK®
Flir TG268は、単一スポットIR温度計の限界を超えて、深刻な問題を示すホットスポットとコールドスポットの両方を確認および評価します。商業用電気、施設メンテナンス、自動車、HVACアプリケーションに最適なこの高度なサーマルカメラには鮮明な60.96 mmの画面が搭載されており、診断時間を短縮すると同時に、修理とメンテナンスの報告を簡素化します。特許取得済みFlir MSX®（マルチスペクトル動画像解析）エンハンスメントは、完全なサーモグラフィにビジュアルシーンの詳細をエンボス加工することで画像の鮮明度を向上させ、超解像度は画像を160 × 120から320 × 240までスケールアップし、潜在的な障害を正確に特定し、修理のトラブルシューティングができます。Flir Meterlink®アプリで、測定値を迅速かつ効率的に取得して比較し、画像とビデオを分析して共有し、レポートを作成してチームと簡単に共有できます。
仕様
| Highlighted | |
|---|---|
| 赤外線解像度 | 160 × 120 超解像度320 × 240 |
| 温度分解能_NETD | <70 mK |
| 精度 | 0°C～50°Cおよび100°C～400°Cで±2.5%または2.5°C、 −25°C～0°Cで±3%または3°C |
| 視野角［FOV］ | 57° × 44° |
| 画像モード | MSX® (マルチスペクトルダイナミックイメージング） 温度読み取り機能付きビジュアル |
| ディスプレイ | 320 × 240、60.96 mmカラーLCD |
| 保存メディア | eMMC 4 GB |
| イメージングとレンズ | |
|---|---|
| カメラ周波数 | 8.7 Hz |
| カラーパレット | アイアン、レインボー、ホワイトホット、ブラックホット、アークティック、ラバ |
| スペクトル範囲 | 7.5～14 µm |
| デジタル映像エンハンスメント | ○ |
| レーザー | クラス1レーザーは温度測定領域を示します。ボタン操作 |
| 内蔵デジタルカメラ | ○ |
| 最小焦点距離 | 0.3 m |
| 最短計測距離 | 0.26 m |
| 検知器タイプ | 焦点面アレイ(FPA)、非冷却マイクロボロメーター |
| 検知器間隔 | 12 µm |
| 温度分解能_NETD | <70 mK |
| 焦点 | フォーカスフリー |
| 画像モード | MSX® (マルチスペクトルダイナミックイメージング） 温度読み取り機能付きビジュアル |
| 視野角［FOV］ | 57° × 44° |
| 赤外線動画録画(温度情報なし) | ○ |
| 赤外線解像度 | 160 × 120 超解像度320 × 240 |
| 測定解析 | |
|---|---|
| カメラサイズ［L×W×H］ | 210 × 64 × 81 mm |
| カメラ重量、バッテリー含む | 0.394 kg |
| 中心地点 | ○ |
| 対象物温度範囲 | −25°C～400°C |
| 精度 | 0°C～50°Cおよび100°C～400°Cで±2.5%または2.5°C、 −25°C～0°Cで±3%または3°C |
| 計測オプション | 非接触面/タイプKと接触 |
| ユーザーインターフェース | |
|---|---|
| ディスプレイ | 320 × 240、60.96 mmカラーLCD |
| 通信とデータ保存 | |
|---|---|
| METERLiNK | ○ |
| USB | USB Type-C：データ転送/電力 |
| USB_規格 | USB 2.0 High Speed |
| インターフェース | USB 2.0、Bluetooth |
| タイムラプス | ○ |
| メモリタイプ | 内部 |
| 保存メディア | eMMC 4 GB |
| 保存画像フォーマット | スポット温度データ付きJPEG |
| 画像保存容量 | 8 GB |
| 電源 | |
|---|---|
| バッテリータイプ | 充電式リチウムイオンバッテリー |
| バッテリー稼働時間 | 5時間の連続スキャン、レーザーオンで4.5時間 |
| バッテリー電圧 | 3.7 V |
| 充電時間 | 3時間で90%、4時間で100% |
| 充電温度 | 0°C～45°C |
| 充電装置 | カメラ内部でバッテリーを充電 |
| 環境と認定 | |
|---|---|
| ETSI|EMC | EN 61000-6-3 EN 61000-6-2 FCC 47 CFR Part 15 Class B |
| 三脚取付マウント | ハンドル底部に6.35～-508 mm |
| 使用温度範囲 | -10°C～45°C |
| 保存温度範囲 | −30°C～55°C |
| 保証 | フリアーシステムズの2～10年保証 |
| 保護 | IP 54 (IEC60529) |
| 安全性 | CE/CB/EN61010/UL |
| 振動 | 2 g（IEC 60068-2-6） |
| 湿度［動作時、保存時］ | 0～90% RH（0～37°C）、0～65% RH（37～45°C）、0～45% RH（45～55°C） |
| 落下試験 | 2 m用に設計 |
| 衝撃 | 25 g（IEC 60068-2-27） |
| 認証 | CE、CB、RCM、IEC60825-1、FDA、UL、CEC、NRCan |
| 電波スペクトル | ETSI EN 300 328 FCC Part 15.249 RSS-247 Issue 2 EN 301 489-1:2011 EN 301 489-17:2009 |
| 一般仕様 | |
|---|---|
| フォームファクター | Pistol |
| 付属品リスト | TG268 リストストラップ ポーチ USB Type-Cケーブル Type-K熱電対 印刷文書 |
