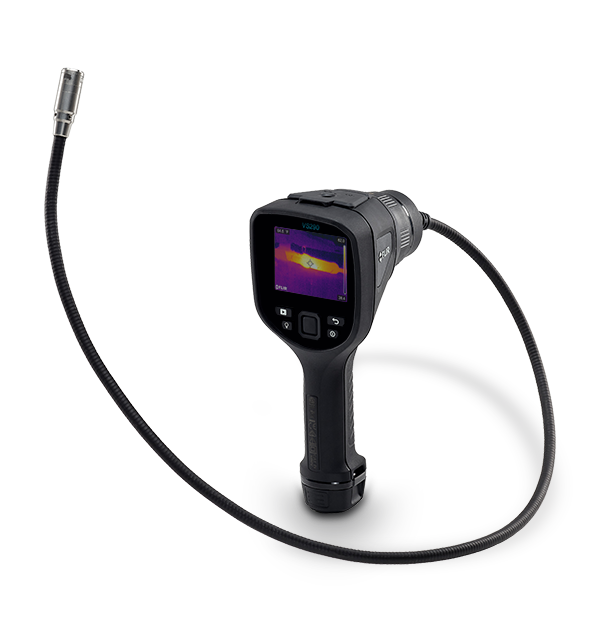

FLIR VS290
工業用サーモグラフィ内視鏡カメラ
Product Variations
FLIR VS290は、アクセスが難しい場所の温度分布を専門家が素早く安全に発見できるように設計された工業用サーモグラフィ内視鏡です。160×120ピクセルの本格的なサーモグラフィカメラとフリーアシステムズのスーパーファインコントラスト（MSX）*を搭載したVS290は、目に見えないホットスポットを確認・測定することで、設備に壊滅的な故障が発生するのを回避できます。早期発見によって、安全性と信頼性が向上し、メンテナンス費用や交換費用の削減につながります。
スーパーファインコントラスト（MSX）搭載のオールインワン赤外線／可視ビデオスコープ
スーパーファインコントラスト（MSX）を搭載した160 × 120ピクセルの本格的な赤外線カメラと2メガピクセルの可視カメラを使用し、アクセスの難しい場所に入る必要なく隠れた故障を素早く発見できます。
8.9cmのカラーディスプレイで簡単表示。付属のSDメモリーカードまたはUSB-Cケーブルを使用して、画像や動画をダウンロードおよび共有できます。
CAT IV 600 V定格と優れた防塵／防滴保護により、最も厳しい環境で性能を発揮します。
Detailed Thermal Images Improve Inspections
Perform utility, building, and mechanical inspections from a safe distance using 160 × 120 thermal probe, including options with built-in visual camera and MSX® (Multispectral Dynamic Imaging) detail enhancement.
Inspect Previously Unreachable Components
See into dark, cramped spaces such as engines or motors with slim, 19 mm head and bright work light.
汎用性、堅牢性、信頼性
簡単に交換できるプローブは、水やほこりから保護するIP67カメラチップを備え、CAT IV 600V-ratedで電気検査をより安全にします。
熱画像データの解析、編集、レポート
VS290 Videoscope Kitsは、Flir Thermal Studio Suiteソフトウェアと互換性があり、高速分析、画像編集、レポート生成が可能です。このデスクトップソフトウェアを使用すると、問題とその解決方法を示す前後の画像を含む検査結果を文書化し、共有できます。
仕様
| Highlighted | |
|---|---|
| IR Resolution | 160 × 120 pixels |
| イメージングとレンズ | |
|---|---|
| Built_in Digital Camera | FLIR VS290-21: No FLIR VS290-32, FLIR VS290-33: Yes |
| Color palettes | Iron, Rainbow, Gray, Below alarm, Above alarm |
| Detector Pitch | 12 µm |
| Detector Type | Focal plane array (FPA), uncooled microbolometer |
| Field of view [FOV] | 57° × 44° |
| Focus | Focus free |
| Image Frequency | 8.7 Hz |
| Image Modes | FLIR VS290-21: IR only FLIR VS290-32, FLIR VS290-33: IR only, Visual only, MSX® |
| IR Resolution | 160 × 120 pixels |
| Minimum Focus Distance | 0.15 m |
| MSX | Embosses visual details on full resolution thermal image |
| Spectral Range | 8 µm to 14 µm |
| Thermal Sensitivity_NETD | <100 mK |
| 測定解析 | |
|---|---|
| Accuracy | At ambient temp. 15 to 35°C (59 to 95°F) and object temp. above 0°C (32°F)
0 to 100°C (32 to 212°F): ±3°C (±5.5°F) 100 to 400°C (212 to 752°F): ±3% |
| Camera size [L x W x H] | FLIR VS290-21: Complete kit with case: 53 × 33 × 16.5 cm (20.87 × 12.99 × 6.5 in) Display: 26.4 × 11 × 11 cm (10.4 × 4.3 × 4.3 in) VSC-IR21 Probe: 111.5 cm × 0.69 cm (43.9 × 0.3 in) Probe tip: 19 mm diameter FLIR VS290-32: Complete kit with case: 118 × 45 × 16 cm (46.46 × 17.72 × 6.3 in) Display: 26.4 × 11 × 11 cm (10.4 × 4.3 × 4.3 in) Probe: 212.2 × 0.69 cm (83.5 × 0.3 in) Probe tip: 71.71 × 40.52 × 11 mm (2.8 × 1.6 × 0.4 in) FLIR VS290-33: Complete kit with case: 118 × 45 × 16 cm (46.46 × 17.72 × 6.3 in) Display: 26.4 × 11 × 11 cm (10.4 × 4.3 × 4.3 in) Probe: 212.2 × 0.69 cm (83.5 × 0.3 in) Probe tip: 71.71 × 40.52 × 11 mm (2.8 × 1.6 × 0.4 in) |
| Camera weight incl battery | FLIR VS290-21: Complete kit with case: 4.8 kg (10.58 lb) Display: 640 g (1.41 lb) Probe: 490 g (1.08 lb) FLIR VS290-32: Complete kit with case: 13 kg (28.66 lb) Display: 640 g (1.41 lb) Probe: 470 g (1.04 lb) FLIR VS290-33: Complete kit with case: 13 kg (28.66 lb) Display: 640 g (1.41 lb) Probe: 470 g (1.04 lb) |
| Color alarm [isotherm] | Above, below |
| Emissivity Correction | 3 pre-set and 1 custom emissivity setting |
| Measurement Presets | No measurement, center spot, hot spot, cold spot |
| Object Temperature Range | -10 to 400°C (14 to 752°F) |
| Spot Meter | 1 in live mode |
| 通信とデータ保存 | |
|---|---|
| Communication Interfaces | USB Type-C: data transfer/power |
| Memory Type | Removable SD card (16 GB) included |
| Saved image format | Radiometric JPEG |
| ユーザーインターフェース | |
|---|---|
| Display | 3.5 in RGB TFT LCD (320 × 240 pixels) |
| 電源 | |
|---|---|
| Battery operating time | >5 hours (full LCD brightness and worklight on) |
| Battery Type | Rechargeable 3.7 V Li-ion battery, charged in camera or on separate charger |
| 一般仕様 | |
|---|---|
| Form Factor | FLIR VS290-21: Forward-viewing camera FLIR VS290-32, FLIR VS290-33: Side-viewing cameras |
| Packaging | FLIR VS290-21: Videoscope display, thermal camera probe, two rechargeable batteries, battery charger, SD card, USB cable, wrist strap, hard case, printed documents FLIR VS290-32, FLIR VS290-33: Videoscope display, MSX camera probe, two rechargeable batteries, battery charger, SD card, USB cable, wrist strap, hard case, printed documents |
| Probe Length | FLIR VS290-21: 1 m (3.3 ft) without probe tip FLIR VS290-32, FLIR VS290-33: 2 m (6.6 ft) without probe tip |
| 環境と認定 | |
|---|---|
| Certifications | ETL, CE, RCM, FCC |
| EMC | EN 61326-1, EN 61000-6-2 (Immunity), EN 61000-4-2 (ESD), EN61000-6-3 (Emissions), FCC 47 CFR Part 15 Class B |
| Encapsulation | Probe Tip: IP67 (IEC 60529) , Main body/cable: IP54 |
| Humidity [operating and storage] | 5% to 90% relative humidity (RH) non-condensing |
| Operating Temperature Range | -10 to 50°C (14 to 122°F) |
| Safety | CAT IV 600V |
| Shock | 25 g (IEC 60068-2-29) |
| Storage Temperature Range | -20 to 60°C (-4 to 140°F) |
| Vibration | 2 g (IEC 60068-2-6) |
| Warranty | FLIR 2-10 warranty |
