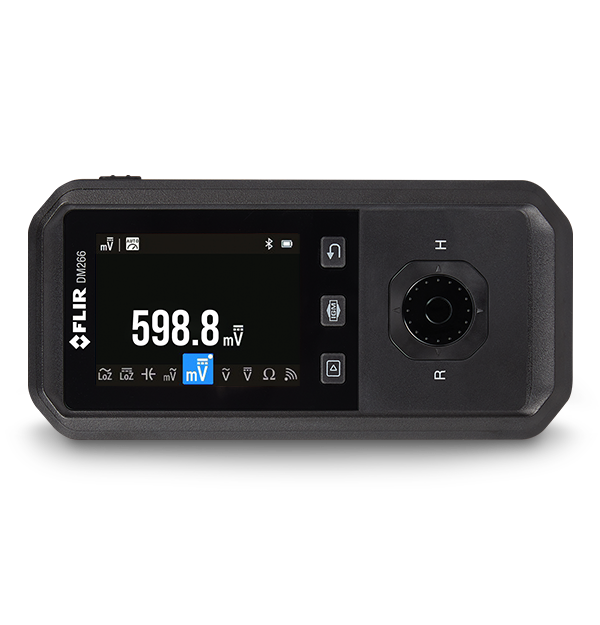

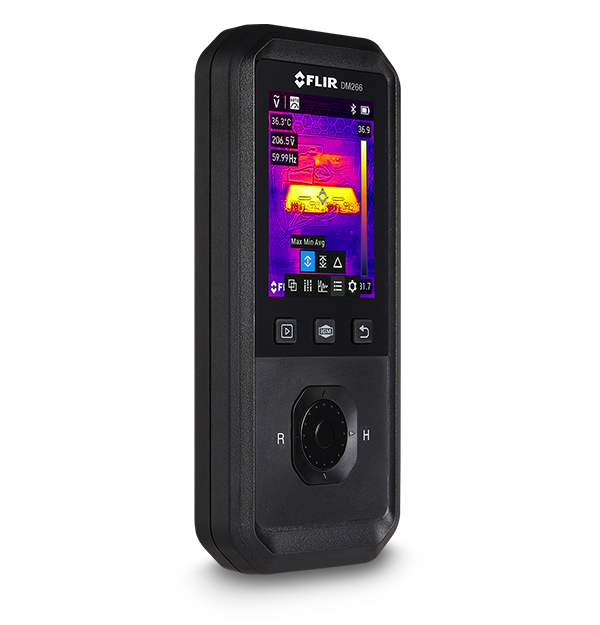

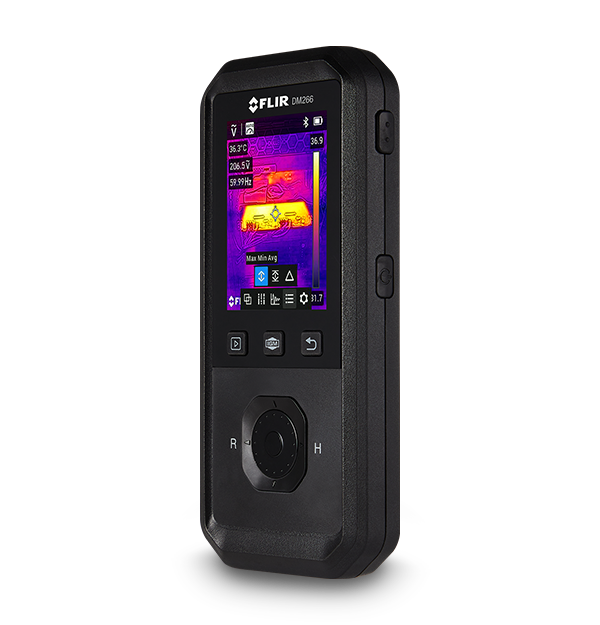

DM266
Meterlink®가 있는 소형 열화상 멀티미터

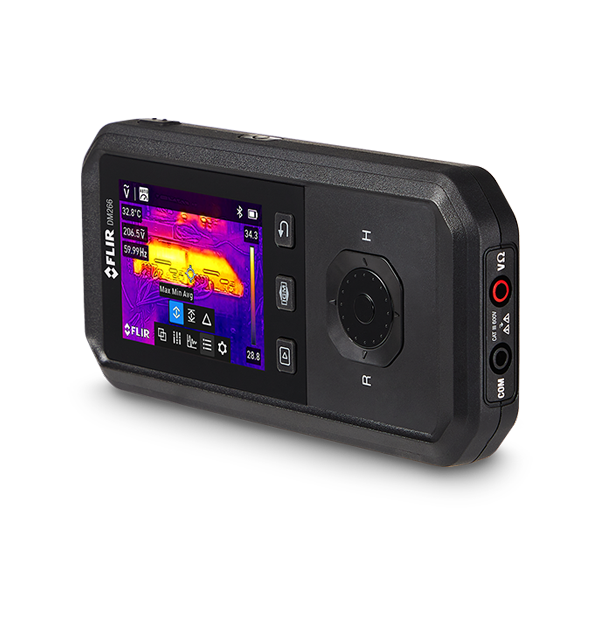

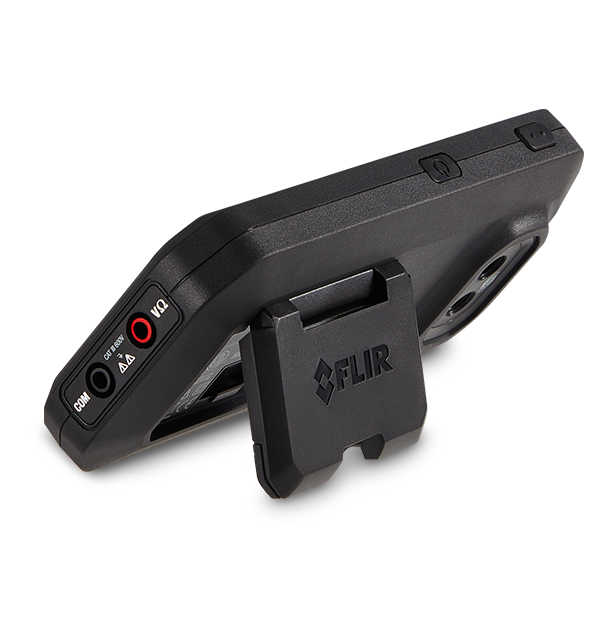

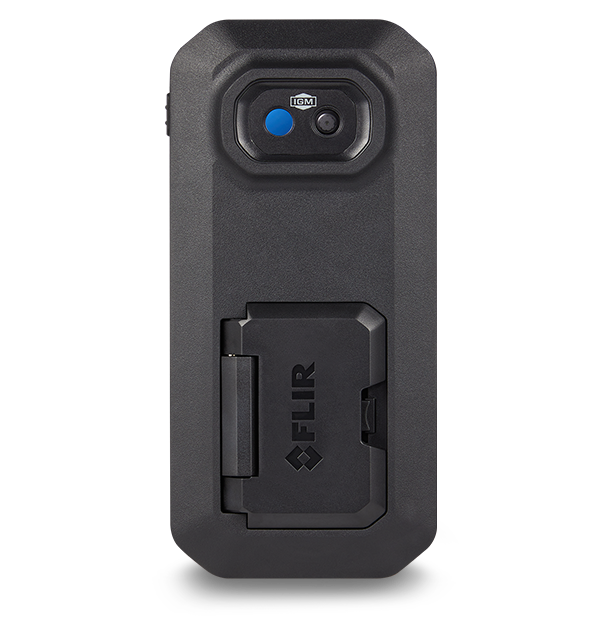

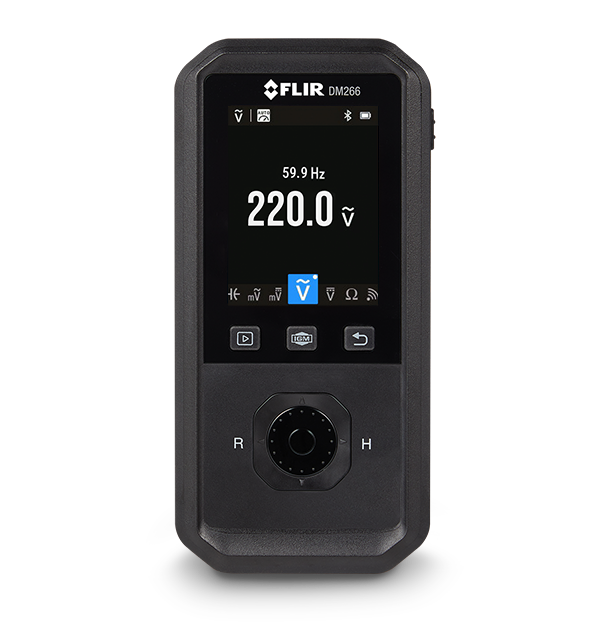

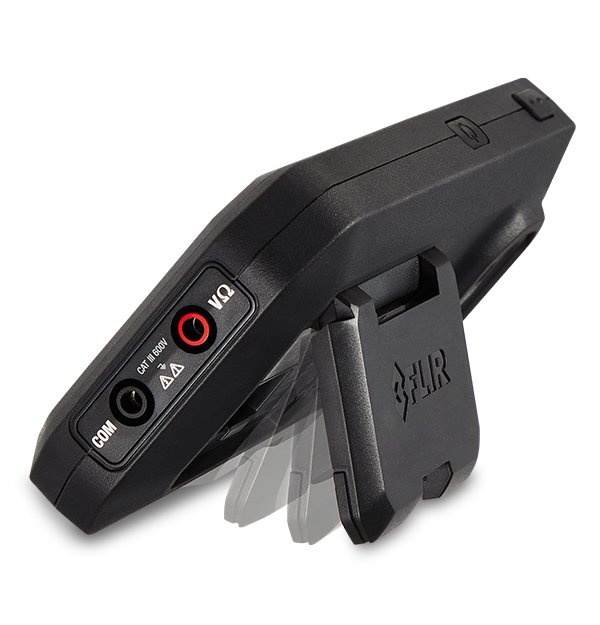

Flir DM266은 IGM™(적외선 유도 측정)을 갖춘 컴팩트하고 직관적인 True RMS 멀티미터로, 전기 문제를 빠르고 안전하게 찾아냅니다. MSX®(Multi-Spectral Dynamic Imaging) 향상 기능은 가시적인 세부 정보와 열화상 이미지를 결합하여 보다 명확하고 빠른 진단을 제공합니다. 휴대성을 위해 설계된 이 제품은 지속적인 작동을 위해 안전한 충전 및 사용 기능을 지원합니다. 테스트 리드에 부착된 리모트 컨트롤을 통해 측정 및 검사 장면을 동시에 캡처할 수 있어 좁은 공간과 한 손으로 조작하는 데 이상적입니다. 자석 마운트가 있는 틸트 스탠드가 내장되어 있어 핸즈프리 작업이 가능합니다. 초고해상도는 160 × 120에서 320 × 240으로 열화상 이미지를 향상시켜 우수한 세부 정보를 제공합니다. Meterlink® 앱을 사용하면 모바일 장치에서 직접 판독값을 캡처하고 이미지 및 비디오를 검토하며 보고서를 생성할 수 있습니다.
사양
| 강조 표시됨 | |
|---|---|
| 적외선 해상도 | 160 × 120(기본 해상도) 320 × 240(초고해상도) |
| 디스플레이 크기 | 8.89cm IPS LCD |
| 디스플레이 카운트 | 6000 |
| 연결성 | 블루투스 BLE |
| 안전 범주 | CAT II-300V, IEC 61010-1 |
| 이미징 및 광학 | |
|---|---|
| 감도 | 70mK |
| 디스플레이 크기 | 8.89cm IPS LCD |
| 스펙트럼 반응 | 8µm~14µm |
| 시야각 (FOV) [w x h] | 57° × 44° |
| 실화상 해상도 | 2MP(1600 × 1200픽셀) |
| 열화상 탐지기 | Flir Lepton® 마이크로볼로미터 |
| 열화상 팔레트 | 아이언, 레인보우, 아크틱, 화이트 핫 및 블랙 핫 |
| 이미지 모드 | 열 MSX(Multi Spectral Dynamic Imaging) 열화상 카메라 전용 디지털 카메라 전용 |
| 적외선 해상도 | 160 × 120(기본 해상도) 320 × 240(초고해상도) |
| 초점 | 고정 |
| 측정 및 분석 | |
|---|---|
| VFD AC 전압 | 범위: 45Hz~65Hz에서 600V AC/정확도±(1.0% + 3자리) |
| 구분 등급 | CAT III-600V |
| 다이오드 검사 | 범위: 3V/정확도±(0.9% + 3자리) |
| 디스플레이 카운트 | 6000 |
| 연속성 검사 | <50 Ω 비퍼 켜짐, >150 Ω 비퍼 꺼짐 |
| 온도 정확도 | 3C 또는 판독값의 3% 중 더 큰 값 |
| 작동 온도 범위 | -10°C~60°C |
| 저항 | 범위: 60Mohm / 600.0Ω, 6.000KΩ, 60.00KΩ, 600.00KΩ, 60.00MΩ, 6.000MΩ,±(1.0% + 2자리) 60.00 MΩ, ±(1.0% + 5자리) |
| 주파수 | 9Hz |
| 주파수 계수기 | 범위: 1kHZ / 정확도 ±(0.1% + 2자리) |
| 측정률 | 초당 샘플 3개 |
| 커패시턴스 | 범위: 10mF/ 1000nF, 10.00μF, 100.0μF, 1000μF, ±(2.0% + 2자리) 10.00mF, ±(3.0% + 5자리) |
| 트루 RMS | 예 |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 데이터 기록 | 1~100초(간격 구성 가능) |
| 데이터 저장 | 최대 200개 이미지 |
| 메모리 | 메모리 세트당 판독값 40,000개 |
| 블루투스 최대 사용 범위 | 10m |
| 연결성 | 블루투스 BLE |
| 이미지 파일 형식 | JPEG |
| 통신 프로토콜 | METERLiNK |
| 전력 | |
|---|---|
| AC_DC Volts | 범위: 600V / 정확도 600.0mV, 6.000V, 60.00V±(0.3% + 2자리) 600.0V±(0.5% + 5자리) |
| 배터리 | 충전식 3.7V, 5400mAh LiPo |
| 배터리 사용 시간 | 디스플레이 밝기를 중간 밝기로 설정하고 IGM 모드에서 최대 12시간 멀티미터 모드에서 최대 16시간 중간으로 설정 |
| 자동 전원 차단 | 장치의 경우: 옵션: 꺼짐, 2, 5 또는 10분 작업등 전용: 옵션: 꺼짐, 1, 5 또는 20분 |
| 일반 | |
|---|---|
| 구성품 | DM266 IGM 소형 멀티미터 1개 CAT IV-600V 테스트 리드 세트 1개 USB Type-A - C 케이블 1개 소프트 휴대용 케이스 1개 빠른 시작 가이드 1개 TA93 리모컨 1개 CR1220 코인 배터리 1개 |
| 무게 | 195g |
| 크기 [L x W x H] | 168 × 87 × 31mm(6.5 × 3.4 × 1.2인치) |
| 환경 및 인증 | |
|---|---|
| EMC | EN61326-2-2, EN300328 |
| IP등급 | IP40 |
| 낙하 검사 | 2m |
| 방사율 설정 | 0.10~1.00(기본값은 0.95), 3개의 사전 설정에서 선택하거나 수동으로 설정 |
| 보증 | 제한적 3년 보증 |
| 안전 범주 | CAT II-300V, IEC 61010-1 |
| 인증 | ETL, CE, FCC |
