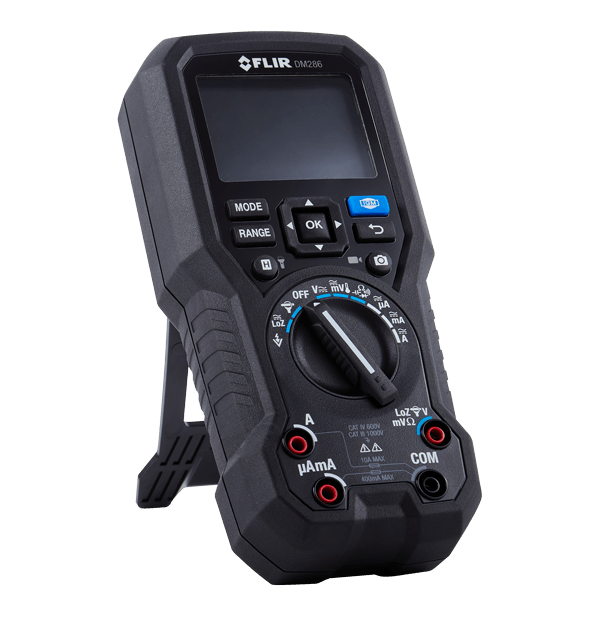

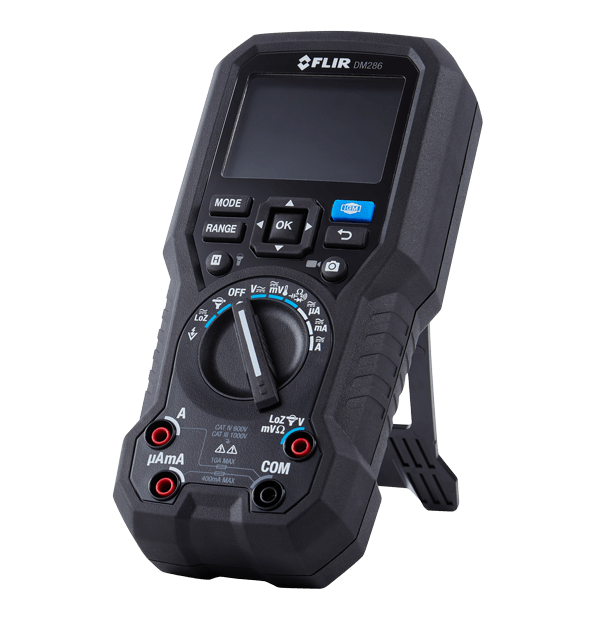

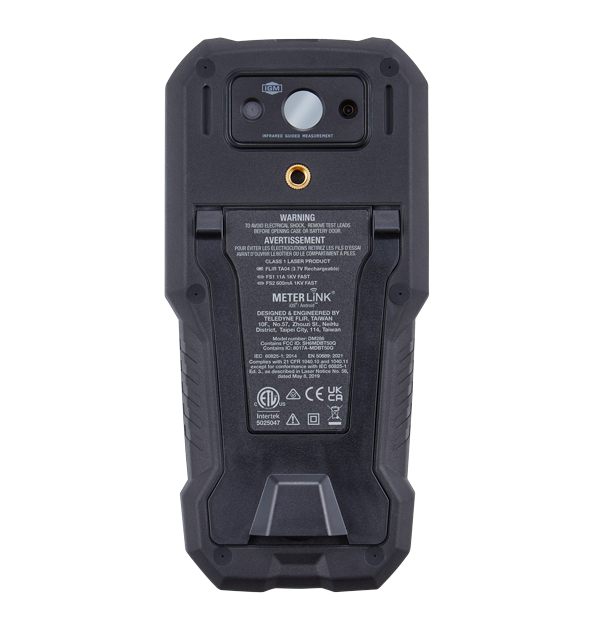

DM286
IGM™ 산업용 열화상 멀티미터
Flir DM286 산업용 이미징 멀티미터는 전기 검사자를 결과를 안전하고 정확하며 효율적으로 식별, 문서화 및 공유할 수 있는 최고의 도구입니다. IGM™(적외선 유도 측정) 및 MSX®(다중 스펙트럼 동적 이미징)를 사용하면 접촉하기 전에 위험 요소를 안전하게 식별할 수 있습니다. 이 강력한 멀티미터는 열화상 및 시각적 비디오 클립을 녹화할 수 있어 최대 30,000개의 이미지와 100개의 로그 파일을 캡처하고 저장할 수 있습니다. 실시간 데이터를 DM286로부터 모바일 장치로 실시간 스트리밍합니다. Meterlink® 앱을 사용하여 분석, 추세 분석 및 공유를 위해 판독값, 이미지 및 비디오를 빠르고 효율적으로 캡처할 수 있습니다.
안전에서 시작되는 정밀성
FLIR IGM을 사용하여 직접 접촉하지 않고 잠재적으로 위험한 문제를 안전하게 찾습니다. MSX는 열화상 이미지에 임베딩 에지와 아웃라인 디테일을 내장하여 탁월한 선명도를 제공합니다.
FLIR DM286에는 어두운 곳이나 조명이 잘 켜지지 않는 곳에서 가시성을 높이기 위한 LED 작업등이 내장되어 있으며, 하루 종일 작동 가능한 충전식 리튬 폴리머 배터리 팩 2개와 내구성을 위한 2m 낙하 테스트 등급을 갖추고 있습니다.
FLIR Meterlink 앱을 사용하여 빠르고 효율적으로 판독값을 캡처 및 비교하고, 방사 측정 이미지 및 비디오를 분석 및 공유하며, 보고서를 생성할 수 있습니다.
사양
| 강조 표시됨 | |
|---|---|
| 적외선 해상도 | 160 × 120(19,200픽셀) |
| 디스플레이 카운트 | 6000 |
| AC_DC 전압 | 1000V AC RMS±(1.0%+3) 1000V DC±(0.09%+3) |
| AC_DC Amps | 10.00A AC RMS±(1.5%+3) 10.00A DC±(1.0%+3) |
| 연결성 | 블루투스 BLE |
| 이미징 및 광학 | |
|---|---|
| 가시적 초점 및 FOV | 고정 초점, 71° × 56° FOV |
| 스펙트럼 반응 | 8–14µm |
| 시야각 (FOV), 실화상 | 71° × 56° |
| 실화상 해상도 | 2MP(1600 × 1200픽셀) |
| 열화상 탐지기 | FLIR Lepton® 마이크로볼로미터 |
| 이미지 모드 | 열 MSX(Multi Spectral Dynamic Imaging) 열화상 카메라 전용 디지털 카메라 전용 |
| 적외선 감도 | 150mK(0.15°C) |
| 적외선 해상도 | 160 × 120(19,200픽셀) |
| 초점 | 고정 |
| 컬러 팔레트 | 아이언, 레인보우, 아크틱, 화이트 핫 및 블랙 핫 |
| 프레임률 | 9Hz |
| 측정 및 분석 | |
|---|---|
| AC_DC Amps | 10.00A AC RMS±(1.5%+3) 10.00A DC±(1.0%+3) |
| AC_DC LoZ V | 1000V AC RMS 또는 1000V DC±(1.3%+4) |
| AC_DC mVolt | AC 600.0mV±(1.0%+3) DC 600.0mV±(0.2%+3) |
| AC_DC 전압 | 1000V AC RMS±(1.0%+3) 1000V DC±(0.09%+3) |
| VFD | AC V: 1000V AC RMS, ±(1.3%+4), 45~65Hz |
| 교정 사이클 | 연 1회, 권장 |
| 다이오드 검사 | 1.500V ± 0.9% |
| 디스플레이 카운트 | 6000 |
| 연속성 검사 역치 | 10–100Ω |
| 열 감도 | 150mK(0.15°C) |
| 온도 K형 열전대 | -40°C~400°C DMM ± (1.0% + 3°C) / IGM ± (1.0% + 5°C) |
| 온도 정확도 | 온도가 25°C 이상인 경우 판독값의 ±3°C 또는± 3%±온도가 -10°C~25°C인 경우 5°C |
| 온도 해상도 | 0.1°C |
| 작동 온도 범위 | –5°C~300°C |
| 저항 | 6.000MΩ±(0.9%+5), 60.00MΩ±(3.0%+5) |
| 주파수 계수기 | 100.00kHz±(0.1%+5) |
| 측정률 | 초당 샘플 3개 |
| 커패시턴스 | 10.00mF±(4.0%+5) |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 동영상 녹화 | 최대 50분간 소요 파일 전송 시 최대 20초 소요 |
| 연결성 | 블루투스 BLE |
| 이미지 파일 형식 | 방사성 |
| 저장 | 메모리 세트당 판독값 40,000개 |
| 저장 매체 | eMMC 4GB |
| 저장 이미지 용량 | 최대 30,000 |
| 통신 프로토콜 | METERLiNK |
| 사용자 인터페이스 | |
|---|---|
| 디스플레이 | 2.8" |
| 디스플레이 밝기 | 높음, 중간, 낮음 |
| 전력 | |
|---|---|
| 배터리 | TA04, 리튬 폴리머 충전식, 3050mAh. 2개가 제공됩니다. |
| 배터리 사용 시간 | 디스플레이 밝기가 중간으로 설정된 IGM 모드에서 약 6.5시간. 멀티미터 모드에서 약 10시간(중간 밝기) |
| 비접촉식 전압 디텍터 [NCV] | 예 |
| 자동 전원 차단 | 미터의 경우: 끄기, 2분, 5분 또는 10분으로 설정 작업등만 해당: 끄기, 5분, 15분 또는 30분으로 설정 |
| 일반 | |
|---|---|
| 무게 | 배터리 제외 약 569g |
| 작업등 | LED 1개 |
| 주사 모드 | 연속 스캔. 십자선 및 레이저 포인터 타겟팅. |
| 크기(L x W x H) | 20cm × 9.6cm × 5.6cm(7.9인치 × 3.8인치 × 2.2인치) |
| 포함 | DM286 산업용 열화상 멀티미터 1개 CATIV 600V 테스트 리드 1세트 CATIV 600V 앨리게이터 클립 1개 Type-A - 마이크로 USB 케이블(데이터 전송 기능 포함) 1개 K형 열전쌍(-30°C~260°C) 1개 휴대용 소프트 케이스 1개 FLIR 빠른 시작 가이드 1부 FLIR 보증 카드 1장 TA04 충전식 배터리 셀 2개 |
| 환경 및 인증 | |
|---|---|
| EMC | EN61326-1 |
| IP등급 | IP40 |
| 낙하 검사 | 2m |
| 레이저 유형 | 클래스 I(빨간색) |
| 레이저 주파수 | 640nm~660nm |
| 레이저 포인터 전원 | ≤0.39mW |
| 방사율 설정 | 0.10~1.00(기본값은 0.95), 4개의 사전 설정에서 선택하거나 수동으로 설정. |
| 보증 | 10년 제한 보증 https://www.flir.com/testwarranty |
| 안전 | IEC 61010-1 CAT IV - 600 V, CAT III - 1000 V |
| 오염도 | 2.0 |
| 인증 | ETL, FCC, CE, RCM, UKCA, FDA, EN60825, EN50689 |
| 작동 가능 고도 | 2,000m |
| 작동 온도 및 습도 | -10°C~30°C, <85% RH 30°C~40°C, <75% RH 40°C~50°C, <45% RH |
| 저장소 온도 및 상대 습도 [RH] | -20°C~60°C, 0 –80% RH(배터리 제외) |
| 액세서리 | |
|---|---|
| 소프트웨어 | FLIR METERLiNK® 앱 |
