FLIR T530은 핫 스폿과 잠재적 결함을 정확하게 해결하는 데 필요한 전문 기능을 갖추고 있습니다. 180° 회전 렌즈 플랫폼과 밝은 4인치 LCD를 갖춘 FLIR T530은 사용자가 어떠한 환경에서도 접근하기 어려운 구성 요소를 진단할 수 있도록 설계되었습니다. 카메라 내 첨단 측정 도구, 레이저 지원 자동 초점, FLIR의 업계 최고 이미지 품질 덕분에 문제를 신속하게 찾아 진단할 수 있습니다. 검사 경로 모드가 보드에 탑재되어 있으므로 FLIR Thermal Studio Pro(Route Creator 플러그인 포함)에서 카메라로 검사 계획을 다운로드하여 실행할 수 있습니다. 이러한 모든 시스템이 온보드 검사 경로 시스템을 통해 온도 데이터와 이미지를 논리적인 시퀀스로 기록하여 문제 해결 및 수리 시간을 단축하는 데 도움을 드립니다. T530을 FLIR FlexView™ 듀얼 시야 렌즈를 장착하면 렌즈를 변경하지 않고도 광각에서 망원 스캐닝으로 즉시 전환할 수 있습니다.
T530 카메라를 구입하면 FLIR Thermal Studio Pro 및 FLIR Route Creator를 3개월 동안 구독할 수 있습니다.
편안하고 효율적이며 고성능
레이저 지원 자동 초점은 정확한 온도 판독을 위해 정밀하게 초점을 맞춰 빠르고 확실한 결정을 내릴 수 있도록 보장합니다.

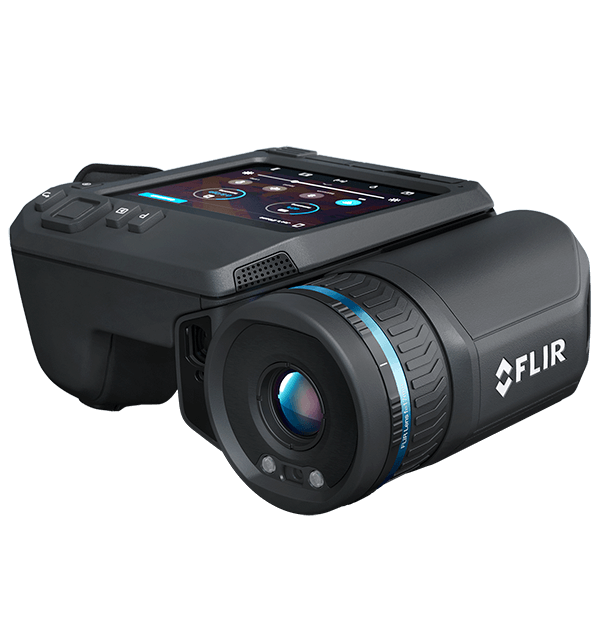

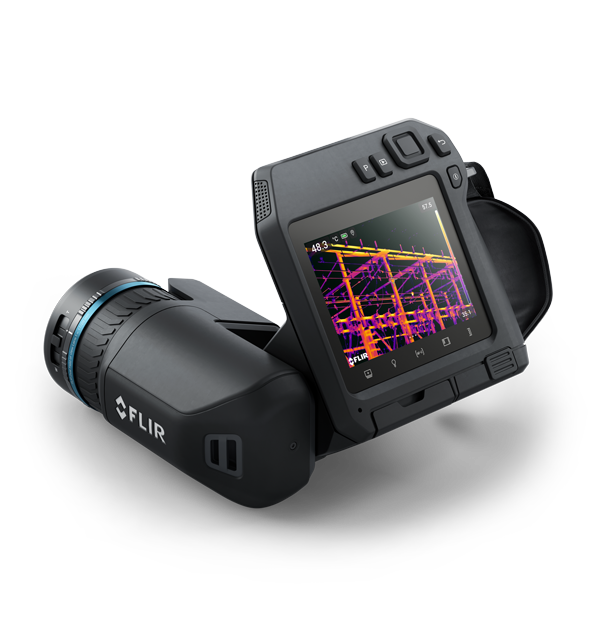

T530의 광학 블록은 180도 회전하기 때문에 어떠한 각도에서도 편안하게 표적을 이미지화할 수 있습니다.
직관적인 메뉴를 포함한 정전식 터치스크린은 조작은 간편하며 2개의 사용자 정의 버튼으로 맞춤화할 수 있습니다.
사양
| Highlighted | |
|---|---|
| 적외선 해상도 | 320 × 240 (76,800 pixels) |
| 열 감도_NETD | <30 mK, 42° @ +30°C (+86°F) <40 mK, 24° @ +30°C (+86°F) <50 mK, 14° @ +30°C (+86°F) <40 mK, 80° @ +30°C (+86°F) |
| 정확도 | ±2°C (±3.6°F) or ±2% of reading |
| 시야각 (FOV) [시야각 (FOV)] | 42° × 32° 24° × 18° 14° × 10° 80° × 63° |
| 디지털 카메라 | 5 MP, with built-in LED photo/video lamp; disabled when 80° lens in use |
| 디스플레이 | 4", 640 × 480 pixel touchscreen LCD with auto-rotation |
| 저장 매체 | Removable SD card |
| 이미징 및 광학 | |
|---|---|
| F-값 | 1.1, 42° 1.3, 24° 1.5, 14° 1.3, 80° ° |
| MSX를 이용한 최소 초점 거리 | 0.65 m (2.13 ft.), 42° 0.5 m (1.64 ft.), 24° 1.0 m (3.28 ft.), 14° |
| UltraMax | Quadruples pixel count; activated in menu and processed in FLIR Thermal Studio |
| 공간 해상도 [I시야각 (FOV)] | 2.41 mrad/pixel, 42° 1.31 mrad/pixel, 24° 0.75 mrad/pixel, 14° 5.2 mrad/pixel, 80° |
| 동영상 램프 | Built-in LED light |
| 디지털 줌 | 1-4x continuous |
| 디지털 카메라 | 5 MP, with built-in LED photo/video lamp; disabled when 80° lens in use |
| 디지털 카메라 시야각(FOV) | 53° × 41° |
| 라디오메트릭(radiometric 적외선 동영상 녹화 | Real-time radiometric recording (.csq) |
| 라디오메트릭(radiometric 적외선 동영상 스트리밍 | Over UVC |
| 레이저 정렬 | Position is automatically displayed on the infrared image |
| 렌즈 | 24°, 14°, 42°, 80°, DFOV (24°, 14°), DFOV (42°, 24°) |
| 렌즈 구분 | Automatic |
| 뷰파인더 | No |
| 비 방사선 측정(Non_radiometric) 적외선 동영상 스트리밍 | H.264 or MPEG-4 over Wi-Fi MJPEG over UVC or Wi-Fi |
| 색상 | Black |
| 스펙트럼 범위 | 7.5 - 14.0 µm |
| 시야각 (FOV) | 42° × 32° 24° × 18° |
| 시야각 (FOV) [시야각 (FOV)] | 42° × 32° 24° × 18° 14° × 10° 80° × 63° |
| 실화상 동영상 녹화 | H.264 to memory card |
| 실화상 동영상 스트리밍 기능 | Yes |
| 실화상 이미지 | Yes |
| 열 감도_NETD | <30 mK, 42° @ +30°C (+86°F) <40 mK, 24° @ +30°C (+86°F) <50 mK, 14° @ +30°C (+86°F) <40 mK, 80° @ +30°C (+86°F) |
| 이미지 주파수 | 30 Hz |
| 적외선 해상도 | 320 × 240 (76,800 pixels) |
| 초점 | Continuous with laser distance meter (LDM), one- shot LDM, one-shot contrast, manual |
| 초점 길이 | 10 mm (0.39 in.), 42° 17 mm (0.67 in.), 24° 29 mm (1.41 in.), 14° 5 mm (0.19 in.), 80° |
| 최소 초점 거리 | 0.15 m (0.49 ft.), 42° 0.15 m (0.49 ft.), 24° 1.0 m (3.28 ft.), 14° Macro mode 103 µm as option to 24° 0.10 m (3.9 in), 80° |
| 카메라 소프트웨어 업데이트 | Using USB cable or SD card |
| 컬러 팔레트 | Iron, Gray, Rainbow, Arctic, Lava, Rainbow HC |
| 탐지기 유형 및 피치 | Uncooled microbolometer, 17 µm |
| 픽쳐 인 픽쳐 (PIP) | Resizable and movable |
| 해상도 | 320 × 240 pixels (VGA) |
| 측정 및 분석 | |
|---|---|
| 기준 온도 | Yes |
| 대상 온도 범위 | -20°C to 120°C (-4°F to 248°F); 0°C to 650°C (32°F to 1202°F); Optional Calibration: 300°C to 1200°C (572°F to 2192°F) |
| 방사율 보정 기능 | Yes, variable from 0.01 to 1.0 or selected from materials list |
| 사전 측정 설정 | •No measurements •Center spot •Hot spot •Cold spot •User preset 1 •User preset 2 |
| 자동 냉온 감지 | Automatic maximum/minimum markers within area |
| 정확도 | ±2°C (±3.6°F) or ±2% of reading |
| 차이 온도 | Yes |
| 측정 기능 알람 | Audible/visual alarms (above/below) on any selected measurement function |
| 측정 보정 | Yes |
| 컬러 알람 [등온선] | •Above •Below •Interval •Condensation (moisture/humidity/dewpoint) •Insulation |
| 사용자 인터페이스 | |
|---|---|
| 디스플레이 | 4", 640 × 480 pixel touchscreen LCD with auto-rotation |
| 디스플레이 기술 | IPS |
| 언어 | 21 |
| 음성 | 60 sec. recording added to still images or video via built-in mic (has speaker) or via Bluetooth |
| 터치 스크린 | Optically bonded PCAP |
| 텍스트 | Predefined list or touchscreen keyboard |
| 통신 및 데이터 저장 공간 | |
|---|---|
| METERLiNK | Wireless connection (Bluetooth) to: FLIR meters with METERLiNK |
| METERLiNK_블루투스 | Communication with headset and external sensors |
| USB | USB Type-C: data transfer/video/power |
| USB_표준 | USB 2.0 High Speed |
| 동영상 출력 | DisplayPort over USB Type-C |
| 오디오 | Microphone and speaker for voice annotation of images |
| 이미지 파일 형식 | Standard JPEG with measurement data included |
| 저장 매체 | Removable SD card |
| 통신 인터페이스 | USB 2.0, Bluetooth, Wi-Fi |
| 전력 | |
|---|---|
| 배터리 무게 | 195 g (6.89 oz) |
| 배터리 유형 | Li-ion battery, charged in camera or on separate charger |
| 배터리 작동 시간 | Approx. 4 hours at 25°C (77°F) ambient temperature and typical use |
| 배터리 전압 | 3.6 V |
| 외부 전원 연결 | AC adapter 90–260 V AC (50/60 Hz) or 12 V from a vehicle (cable with standard plug, optional) |
| 전원 관리 | Automatic shut-down and sleep mode |
| 충전 시스템 | In camera (AC adapter or 12 V from a vehicle) or two-bay charger |
| 충전 온도 | 0°C to 45°C (32°F to 113°F) |
| 환경 및 인증 | |
|---|---|
| EMC | •ETSI EN 301 489-1 (radio) •ETSI EN 301 489-17 •EN 61000-6-2 (immunity) •EN 61000-6-3 (emission) •FCC 47 CFR Part 15 Class B (emission) |
| 보관 온도 범위 | -40°C to 70°C (-40°F to 158°F) |
| 삼각대 마운트 | UNC 1/4"-20 |
| 습도 [작동 및 저장] | IEC 60068-2-30/24 hours, 95% relative humidity, 25–40°C (77–104°F)/2 cycles |
| 안전 | EN/UL/CSA/PSE 60950-1 |
| 작동 온도 범위 | –15°C to 50°C (5°F to 122°F) |
| 전파 스펙트럼 | ETSI EN 300 228, FCC Part 15.249, RSS-247 Issue 2 |
| 일반 | |
|---|---|
| FLIR 소프트웨어와 호환 가능 | FLIR Thermal Studio Suite, FLIR Route Creator, FLIR Ignite, FLIR Research Studio, FLIR Atlas SDK |
| 레이저 포인터 기능 | Class 2, 0.05–40 m (0.16–131 ft) ±1% of measured distance |
| 무게 [배터리 포함] | 1.4 kg (3.1 lb) |
| 크기 [L x W x H] | Lens horizontal: 140 × 201.3 × 167.3 mm (5.5 × 7.9 × 6.6 in) |
| 포장 | Infrared camera with lens, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C), License card: FLIR Thermal Studio Pro (3 month subscription) |
| 포장 크기 | 500 × 190 × 370 mm (19.7 × 7.5 × 14.6 in) |
| 하우징 소재 | PCABS with TPE, magnesium |
