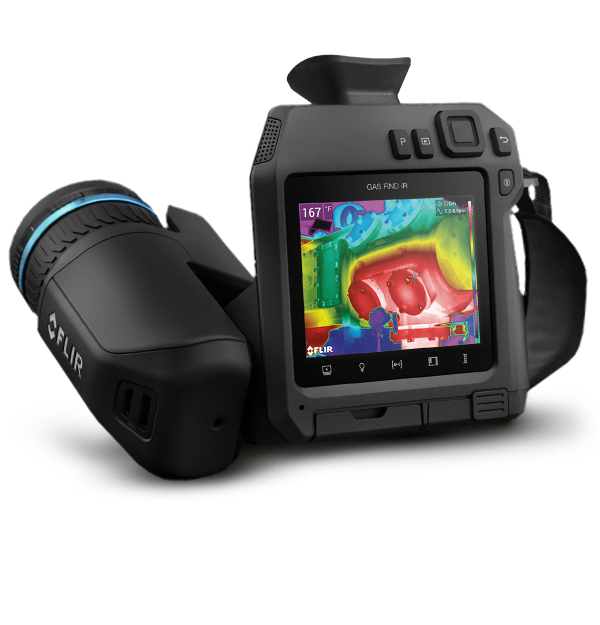

Jetzt wiedergebenFLIR GF77
Ungekühlte optische Gasbildkamera
Product Variations
Detect Gas Leaks at Substations and More
Die FLIR GF77 ist eine bahnbrechende optische Gasdetektionskamera ohne Kühlung mit austauschbaren Objektivoptionen für die Detektion von Methan, Schwefelhexafluorid (SF6), Ethylen, Ammoniak sowie anderen Gasen. Die GF77 verfügt über Funktionen für die Gasdetektion sowie radiometrische Temperaturmessung für Wärmeuntersuchungen und eignet sich somit für Anwendungen in der Elektrizitätsversorgung, Öl- und Erdgasanwendungen, Chemie-/Fertigungsanlagen, Lebensmittel- und Landwirtschaftsanwendungen sowie Ersthelfereinsätze. Diese erschwingliche Lösung kombiniert die Vorteile integrierter thermografischer Kalibrierungen mit hoher Flexibilität bei der Detektion zahlreicher Gase durch einfaches Austauschen der Objektive. Der Kauf einer GF77 Kamera beinhaltet ein 3-monatiges Abonnement für FLIR Thermal Studio Pro und FLIR Route Creator.
Eine vielseitige Lösung für Gasdetektion und Wärmebildinspektion
Ermittlung von Gaslecks und genaue Wärmebildinspektionen mit nur einer Kamera.
Von lasergestütztem Autofokus bis hin zur 1-Touch Level/Span-Kontrastverbesserung bietet die preisgünstige GF77 die neuesten High-Tech-Funktionen.
Gestalten Sie Ihre Arbeit angenehmer mit dem ergonomischen Design, Werkzeugen für das Organisieren der Ergebnisse im Einsatz, wie beispielsweise GPS, WLAN und Kennzeichnungen sowie schnelle Berichterstellung.
Verbesserte Bildklarheit und Gaserkennung mit erweiterten Funktionen von Flir
Die GF77 ist für eine Temperatur kalibriert, sodass Sie manuell den Kontrast zwischen der Gaswolke und dem Hintergrund anpassen können. Sie können den Kontrast auch sofort mit der automatischen Anpassungsfunktion 1-Touch Level/Span erhöhen. Zu guter Letzt können Sie Abluftbahnenbewegungen mit dem High Sensitivity Mode (HSM) von FLIR sichtbar machen.
Technische Daten
| Highlighted | |
|---|---|
| IR-Auflösung | 320 × 240 (76.800 Pixel) |
| Gasempfindlichkeit [NECL] | LR-Linse: CH₄: <100 ppm × m, N ₂O: <75 ppm × m, C ₃H₈: <400 ppm × m, SO₂: <30 ppm × m, R-134a: <20 ppm × m, R-152a: <100 ppm × m HR-Linse: SF6: <1 ppm × m, C ₂H₄: <20 ppm × m, NH₃: <20 ppm × m, R-12: <4 ppm × m (ΔT = 10°C, Abstand = 1 m) |
| Detektorraster | 25 µm |
| Genauigkeit | ≤100 °C ± 3°C (±5,4 °F), >100 °C ±3 % für Umgebungstemperatur 15 bis 35 °C (59 bis 95 °F) |
| Spektralbereich | LR: 7-8,5 µm, HF: 9,5-12 µm |
| Bildgebung und optische Daten | |
|---|---|
| Aufzeichnung nicht radiometrisches IR-Video | H.264 auf Speicherkarte |
| Aufzeichnung visueller Videos | H.264 auf Speicherkarte |
| Bildfrequenz | 30 Hz |
| Bildrate [Vollbild] | 30 Hz |
| Blendenzahl | 25° Gläser: 1,04, 6° Gläser: 1,35 |
| Brennweite | 25° Objektive: 18 mm (0,71 Zoll), 6° Objektive: 74 mm (2,9 Zoll) |
| Detektorraster | 25 µm |
| Detektortyp | Ungekühlt, Mikrobolometer |
| Digitalzoom | 1–6× kontinuierlich |
| Gasempfindlichkeit [NECL] | LR-Linse: CH₄: <100 ppm × m, N ₂O: <75 ppm × m, C ₃H₈: <400 ppm × m, SO₂: <30 ppm × m, R-134a: <20 ppm × m, R-152a: <100 ppm × m HR-Linse: SF6: <1 ppm × m, C ₂H₄: <20 ppm × m, NH₃: <20 ppm × m, R-12: <4 ppm × m (ΔT = 10°C, Abstand = 1 m) |
| Infrarotauflösung | 320 x 240 Pixel |
| IR-Auflösung | 320 × 240 (76.800 Pixel) |
| Mindestfokusabstand | 25° Gläser: 0,3 m (0,98 Fuß), 6° Gläser: 5 m (16,4 Fuß) |
| Mindestfokusabstand mit MSX | 25° Gläser: 0,65 m (2,1 Fuß) |
| Nicht radiometrisches IR-Video | H.264 auf Speicherkarte |
| Nicht-radiometrisches IR-Videostreaming | H.264, MPEG-4 über RTSP über WLAN; MJPEG über UVC oder WLAN |
| On-Camera-Display | 640 × 480 Pixel (QVGA) 4" Touchscreen LCD mit automatischer Drehung |
| Radiometrische IR-Videoaufzeichnung | Radiometrische Echtzeitaufzeichnung (.csq) |
| Radiometrisches IR-Videostreaming | Komprimiert, über UVC |
| Räumliche Auflösung (IFOV) | 25° Objektive: 1,4 mrad/Pixel, 6° Objektive: 0,36 mrad/Pixel |
| Sichtfeld (FOV) | 25° Gläser: 25° × 19°, 6° Gläser: 6.4° × 4.9° |
| Spektralbereich | LR: 7-8,5 µm, HF: 9,5-12 µm |
| Thermische Empfindlichkeit / NETD | 25° Objektive: <25 mK bei 30 °C (86 °F), 6° Objektive: <40 mK bei 30 °C (86 °F) |
| Verfügbare Objektive | 25° HR, 25° LR, 6° HR, 6° LR. (Servicekalibrierung erforderlich) |
| Visuelles Bild | 5 MP visuelle Kamera mit LED-Licht |
| Messung und Analyse | |
|---|---|
| Erkennt folgende Gase | LR-Objektiv: Methan, Stickoxid, Propan, Schwefeldioxid, R-134a und R-152a; HR-Objektiv: Schwefelhexafluorid, Ammoniak, Ethylen |
| Genauigkeit | ≤100 °C ± 3°C (±5,4 °F), >100 °C ±3 % für Umgebungstemperatur 15 bis 35 °C (59 bis 95 °F) |
| Objekttemperaturbereich | Bereich 1: -20° bis 80 °C (-4° bis 176 °F), Bereich 2: 0° bis 250 °C (212° bis 482 °F), Bereich 3: 100° bis 500 °C (32° bis 932 °F) |
| Kommunikation und Datenspeicher | |
|---|---|
| Bilddateiformat | Standard-JPEG einschließlich Messdaten. Nur-Infrarot-Modus |
| Schnittstelle | USB 2.0, Bluetooth®, WLAN, DisplayPort |
| Speichermedien | Herausnehmbare SD-Karte |
| Allgemeine Angaben | |
|---|---|
| Abmessungen [L × B × H] | Vertikale Linse: 150,5 × 201,3 × 84,1 mm (5,9 × 7,9 × 3,3 Zoll), horizontale Linse: 150,5 × 201,3 ×167,3 mm (5,9 × 7,9 × 6,6 Zoll) |
| Gewicht [mit Objektiv und Akkus] | FLIR GF77 25° (1): 1,54 kg (3,4 lb) FLIR GF77 25° (2): 1,68 kg (3,7 lb) FLIR GF77 25° (1) + 6° (1): 1,9 kg (4,2 lb) FLIR GF77 25° (2) + 6° (1): 2,05 kg (4,51 lb) |
| Stromversorgung | |
|---|---|
| Akkubetriebsdauer | >4 Stunden bei 25 °°C (68 °°F) bei typischer Verwendung |
| Akkuspannung | 3,6 V |
| Akkutyp | Li-Ion-Akku |
| Umgebungsfaktoren und Zertifizierungen | |
|---|---|
| Befestigung | UNC ¼″-20 |
| Betriebstemperaturbereich | –15 bis 50 °C (5 bis 122 °F) |
| Gehäuse | IP 54 (IEC 60529) |
| Lagertemperaturbereich | –40 bis 70 °C (–40 bis 158 °F) |
| Sicherheit | EN/UL/CSA/PSE 60950-1 |
| Stöße und Vibrationen | 25 g (IEC 60068-2-27)/2 g (IEC 60068-2-6) |
| Umgebungstemperaturbereich | –15 °C bis 50 °C |
