Discontinued

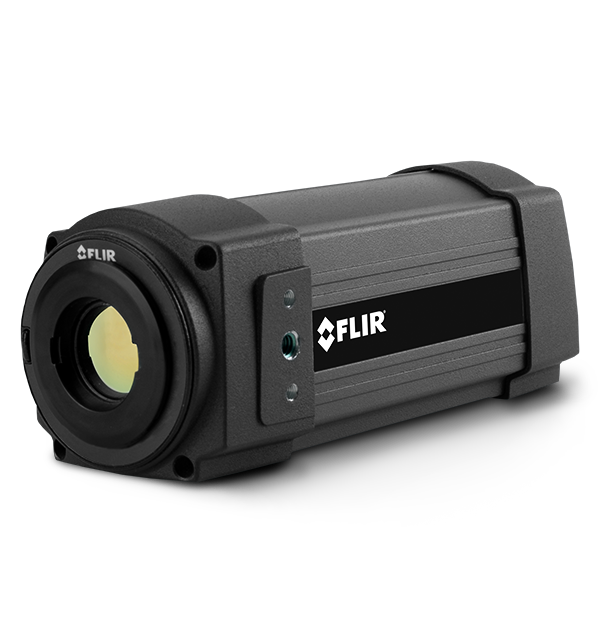

FLIR A310
Sensores de temperatura por infrarrojos para la supervisión de equipos fundamentales
Product Variations
La A310 de FLIR es una cámara termográfica de montaje fijo que puede instalarse prácticamente en cualquier lugar para vigilar sus equipos fundamentales y otros bienes valiosos. Esta cámara puede ayudarle a proteger plantas de producción y medir las diferencias de temperatura para evaluar la importancia de cada situación. Esto le permite ver los problemas antes de que se conviertan en fallos costosos, evitando los periodos de inactividad y mejorando la seguridad de los trabajadores.
Supervise sus equipos fundamentales
La FLIR A310 incluye un microbolómetro de óxido de vanadio de 320 x 240 píxeles que detecta diferencias de temperatura de solo 50 mK.
Compatible con Ethernet/IP, Modbus TCP para compartir el análisis y los resultados de alarma a un PLC; ofreciendo entradas y salidas digitales disponibles para alarmas y control de equipos externos.
La A310 ofrece medición de diferencias de temperaturas, áreas y puntos calientes, y emite alarmas como función de análisis, temperatura interna o entrada digital.
Especificaciones
| Highlighted | |
|---|---|
| Digital I_O connector type | Terminal a tornillo para conexión jack de 6 polos |
| Digital Inputs | 1 con aislamiento óptico, 10-30 VCC |
| Digital Output Purpose | Como función de alarma, salida de uso general a dispositivo externo (programable) |
| Digital Outputs | 2 con aislamiento óptico, ON = suministro (máx. 100 ma), OFF = abierto |
| Ethernet Video Streaming | MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 |
| EMC | • EN 61000-6-2:2001 (inmunidad) • EN 61000-6-3:2001 (emisión) • FCC 47 CFR parte 15 clase B (emisión) |
| f number | 1,3 |
| Image Frequency | 30 Hz |
| Thermal Sensitivity_NETD | <0,05 °C a +30 °C (+86 °F) / 50 mK |
| Accuracy | ±2 °C (3,6 °F) o ±2 % de lectura |
| Alarm Functions | Seis alarmas automáticas en cualquier función de medición seleccionada, entrada digital, temperatura de la cámara, temporizador |
| Alarm Output | Salida digital, registro, almacenamiento de imagen, envío de archivos (ftp), correo electrónico (SMTP), notificación |
| Comunicación y almacenamiento de datos | |
|---|---|
| Digital input purpose | Etiqueta de imagen (inicio/parada/general), entrada de dispositivo externo (programable) |
| Digital Inputs | 1 con aislamiento óptico, 10-30 VCC |
| Digital I_O connector type | Terminal a tornillo para conexión jack de 6 polos |
| Digital I_O isolation voltage | 500 VRMS |
| Digital I_O supply voltage | 12/24 VCC, máx. 200 mA |
| Digital Output Purpose | Como función de alarma, salida de uso general a dispositivo externo (programable) |
| Digital Outputs | 2 con aislamiento óptico, ON = suministro (máx. 100 ma), OFF = abierto |
| Ethernet | Control, resultado e imagen |
| Ethernet Communication | TCP/IP de enchufe de FLIR |
| Ethernet Connector Type | RJ-45 |
| Ethernet Image Streaming | De 16 bits y 320 × 240 píxeles a 7-8 Hz, radiométrico |
| Ethernet Power | Alimentación por Ethernet, PoE IEEE 802.3af clase 0 |
| Ethernet Protocols | Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 100 Mb/s |
| Ethernet Video Streaming | MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 |
| File Formats | JPEG estándar, datos de medición de 16 bits incluidos |
| Image Storage Type | Memoria integrada para el almacenamiento de imágenes |
| Video Out | Salida de vídeo compuesto, compatible con PAL y NTSC |
| Generación de imágenes y óptica | |
|---|---|
| Color palettes | Paletas de colores (BW, BW inv, Iron, Rain) |
| Detector Pitch | 25 µm |
| Detector Time Constant | Típica 12 ms |
| Detector Type | Matriz de plano focal (FPA), microbolómetro no refrigerado |
| f number | 1,3 |
| Field of view [FOV] | 25° × 18,8° |
| Field of view [FOV] and Min Focus Distance | 25° × 18,8° / 0,4 m (1,31 ft) |
| Focal Plane Array [FPA]_Spectral range | Microbolómetro no refrigerado / 7,5 - 13 µm |
| Focus | Automático o manual (motor integrado) |
| Image Frequency | 30 Hz |
| IR Resolution | 320 × 240 píxeles |
| Lens Identification | Automático |
| Minimum Focus Distance | 0,4 m (1,31 ft) |
| Screen EST Mode | No |
| Thermal Sensitivity_NETD | <0,05 °C a +30 °C (+86 °F) / 50 mK |
| Video Standard | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| Zoom | Continuo de 1-8×, digital, zoom de interpolación en las imágenes |
| Medición y análisis | |
|---|---|
| Accuracy | ±2 °C (3,6 °F) o ±2 % de lectura |
| Alarm Functions | Seis alarmas automáticas en cualquier función de medición seleccionada, entrada digital, temperatura de la cámara, temporizador |
| Alarm Output | Salida digital, registro, almacenamiento de imagen, envío de archivos (ftp), correo electrónico (SMTP), notificación |
| Area | 10 áreas con una posición máx./mín./media |
| Atmospheric transmission correction | Automática, basada en las entradas de distancia, temperatura atmosférica y humedad relativa |
| Difference Temperature | Delta de temperatura entre las funciones de medición o la temperatura de referencia |
| Emissivity Correction | Variable de 0,01 a 1,0 |
| External Optics and Windows Correction | Automática, basada en la entrada de la transmisión y temperatura de la óptica/ventana |
| Isotherm | 1 con valores por encima/por debajo/intervalo |
| Measurement Corrections | Parámetros globales e individuales del objeto |
| Measurement Option | Respuesta de la programación del filtro de máscara de medición: Envío de archivos (ftp), correo electrónico (SMTP) |
| Object Temperature Range | De -20 a +120 °C (de -4 a +248 °F), de 0 a +350 °C (de +32 a +662 °F) |
| Optics Transmission Correction | Automática, basada en señales de sensores internos |
| Reference Temperature | Establecida de forma manual o capturada desde cualquier función de medición |
| Reflected apparent temperature correction | Automática, basada en la entrada de la temperatura reflejada |
| Set_up Commands | Fecha/hora, temperatura °C/°F |
| Spot Meter | 10,0 |
| General | |
|---|---|
| Base Mounting | 2 orificios de montaje a rosca M4 (en tres lados) |
| Contents | Caja de cartón, cámara de infrarrojos con lente, cable Ethernet, tarjeta de descarga de FLIR Tools, cables eléctricos, cable de alimentación, pigtail, fuente de alimentación, documentación impresa, CD-ROM con documentación del usuario, CD-ROM de la utilidad |
| Housing material | Aluminio |
| Packaging Size | 495 × 370 × 192 mm (19,5 × 14,6 × 7,6") |
| Características medioambientales y certificaciones | |
|---|---|
| EMC | • EN 61000-6-2:2001 (inmunidad) • EN 61000-6-3:2001 (emisión) • FCC 47 CFR parte 15 clase B (emisión) |
| Encapsulation | IP40 (IEC 60529) |
| Humidity [operating and storage] | IEC 60068-2-30/24 h con humedad relativa del 95 %, de +25 a +40 °C (de +77 a +104 °F) |
| Storage Temperature Range | De -10 a +70 °C (de -40 a 158 °F) |
| Vibration | 2 g (IEC 60068-2-6) |
| Alimentación | |
|---|---|
| External Power Connector Type | Terminal a tornillo para conexión jack de 2 polos |
