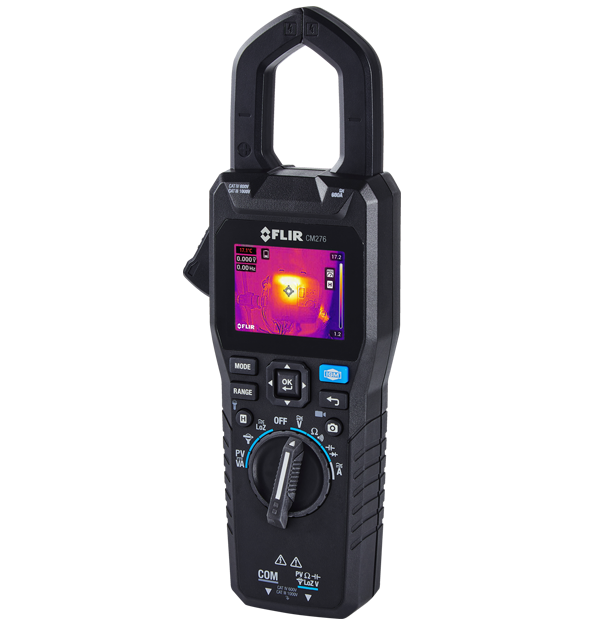

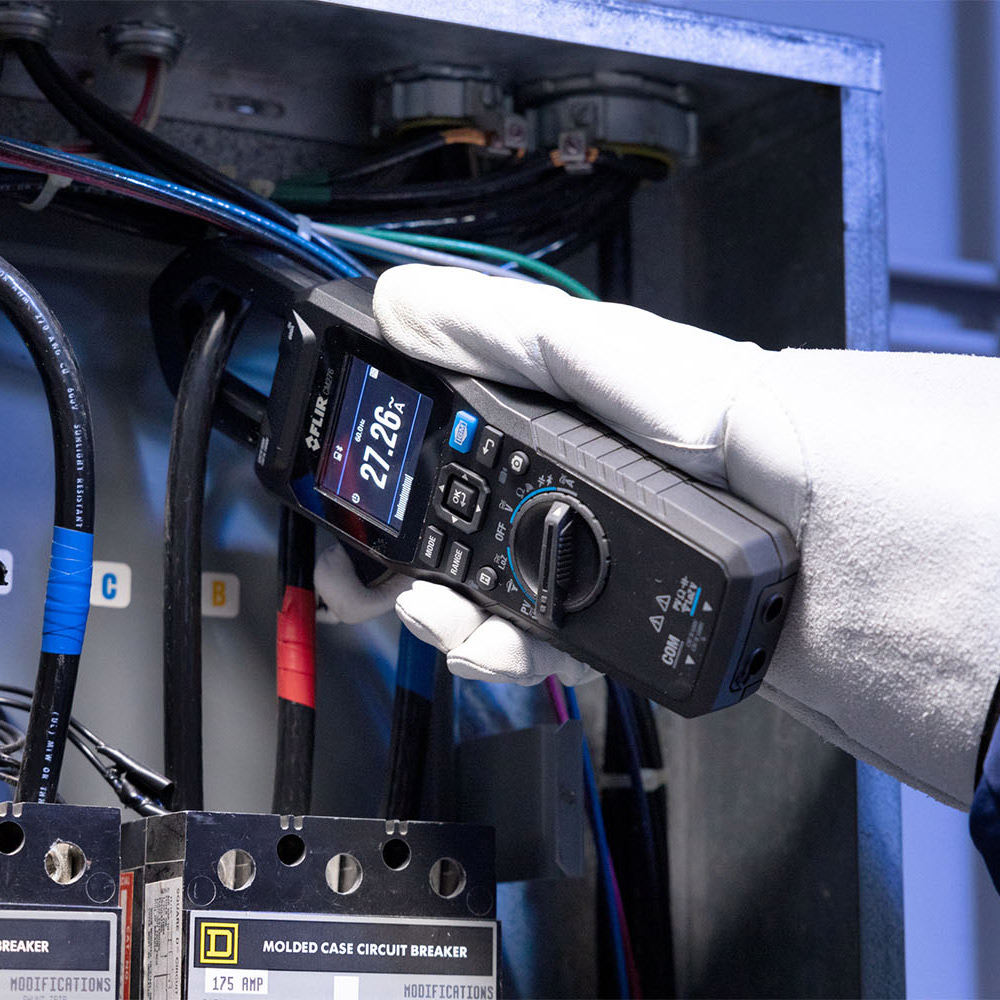

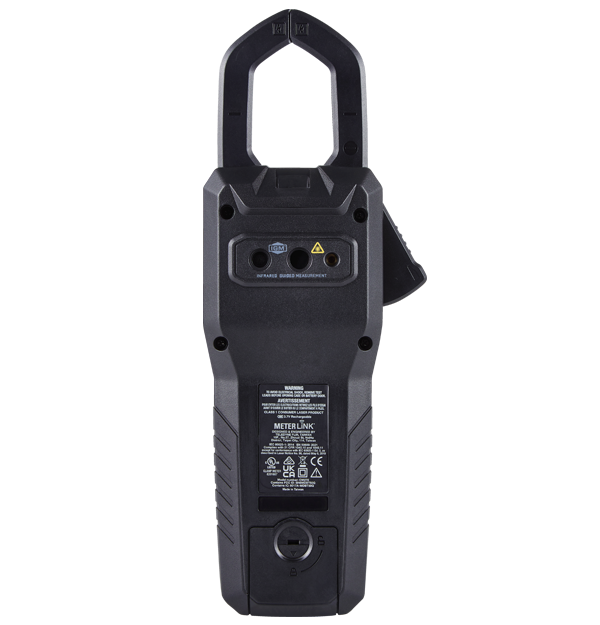

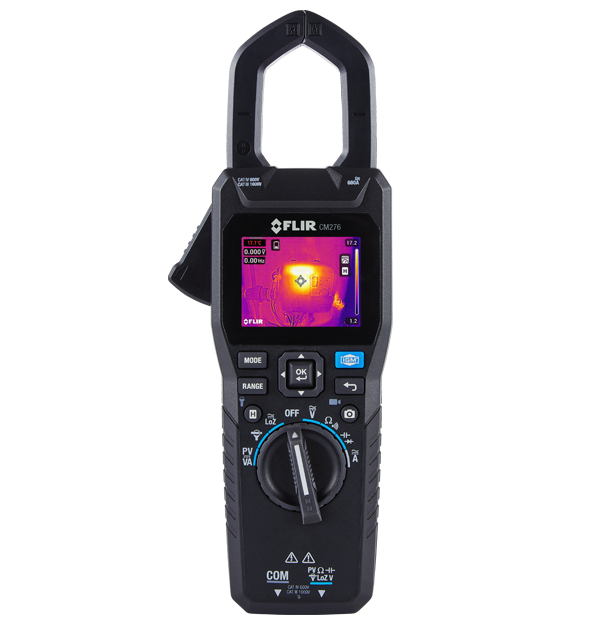

El medidor de tenaza FlirCM276 combina la termografía con la medición eléctrica para inspeccionar y solucionar problemas de sistemas eléctricos, paneles solares, bombas y motores. Mediante la medición guiada por infrarrojos (IGM™), la CM276 proporciona una manera fiable de identificar puntos calientes y circuitos sobrecargados a una distancia segura. La compatibilidad con la aplicación Meterlink proporciona una captura rápida y eficiente de lecturas, imágenes y vídeos para su análisis, tendencias y uso compartido.
Especificaciones
| Highlighted | |
|---|---|
| Resolución de IR | 160 × 120 (19 200 píxeles) |
| Tamaño de la pantalla | Pantalla TFT de 2,4 pulgadas |
| Apertura de la tenaza | 35 mm (1,37 pulgadas) |
| Voltaje CA/CC | Rango 1000 V / Precisión básica ±1 % |
| Registro de datos y almacenamiento | 10 conjuntos de 30 000 mediciones escalares, 100 imágenes |
| Conectividad | Bluetooth® |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión [V × H] | 44° × 57° |
| Detector de generación de imágenes | Microbolómetro FLIR Lepton® |
| Enfoque | Fijo |
| Modos de imagen | Cámara térmica MSX (imágenes dinámicas multiespectrales) Solo cámara térmica Solo cámara digital |
| Paletas de colores | Hierro, arcoírirs, ártico, blanco incandescente y negro incandescente |
| Resolución de IR | 160 × 120 (19 200 píxeles) |
| Respuesta espectral | 8 µm a 14 µm |
| Sensibilidad | 150 mK |
| Tamaño de la pantalla | Pantalla TFT de 2,4 pulgadas |
| Medición y análisis | |
|---|---|
| A de CA de entrada flexible | Rango 3000 A / Precisión básica ±1,0 % |
| Alcance automático | Sí, con opción de alcance manual |
| Alimentación de CC fotovoltaica | 900 kVa / Precisión básica ±2,0 % |
| Capacitancia | Rango 1000 µF / Precisión básica ±1,0 % |
| Contador de frecuencia de entrada flexible | Rango: 10,00 kHz / Precisión básica: ±0,1 % |
| Corriente CA con VFD | Rango 600,0 A / Precisión básica ±2,0 % |
| Corriente CA de inserción | Rango 600,0 A / Precisión básica ±3,0 % |
| Corriente CA/CC | Rango 600,0 A / Precisión básica ±2,0 % |
| Diodo | Rango 1,5 V / Precisión básica ±1,5 % |
| Frecuencia de medición | 3 muestras por segundo |
| Precisión de temperatura | ±3 °°C (5,4 °°F) o ±3 % de lectura, lo que sea mayor |
| Resistencia | Rango 60 KΩ / Precisión básica ±1,0 % |
| RMS real | Sí |
| Temperatura [IR] | De -10 °°C a 300 °°C (de 14 °°F a 572 °°F) |
| Umbral de comprobación de continuidad | Sonido de ≤30 Ω activado, sonido de ≥150 Ω desactivado |
| Voltaje CA con modo LoZ | Rango de 60,00 V, 600,0 V, 1000 V / Precisión básica de ±1 % |
| Voltaje CA con VFD | Rango 1000 V / Precisión básica ±1,0 % |
| Voltaje CA/CC | Rango 1000 V / Precisión básica ±1 % |
| Voltaje CC con modo LoZ | Rango de 60,00 V, 600,0 V, 1000 V / Precisión básica de ±1 % |
| Voltaje CC PV | Rango de 1000 V / Precisión básica ±2,0 % con TA82 Rango de 1500 V / Precisión básica ±2,0 % con TA85/TA86 (accesorios opcionales) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Conectividad | Bluetooth® |
| Registro de datos y almacenamiento | 10 conjuntos de 30 000 mediciones escalares, 100 imágenes |
| Soporte de almacenamiento | eMMC 8 GB |
| Alimentación | |
|---|---|
| Apagado automático | Para el dispositivo: opción a APAGADO, 2, 5 o 10 minutos Solo para la luz de trabajo: opción a APAGADO, 5, 15 o 30 minutos |
| Batería | Batería de polímero de litio recargable de 3,7 V y 5400 mAh |
| General | |
|---|---|
| Apertura de la tenaza | 35 mm (1,37 pulgadas) |
| Luces de trabajo | 2 LED blancos |
| Peso | 560 g (19,8 oz) |
| Puntero láser | Tipo: clase 1 Potencia: ≤0,39 mW Longitud de onda: 640 nm a 660 nm |
| Tamaño [L. × An. × Al.] | 272 mm × 100 mm × 51,5 mm (10,7 pulgadas × 3,94 pulgadas × 2,0 pulgadas) |
| Características medioambientales y certificaciones | |
|---|---|
| Ajustes de emisividad | De 0,10 a 1,00 (el valor predeterminado es 0,95); seleccione entre tres valores preestablecidos o configure manualmente |
| Clasificación IP | IP40 |
| Garantía | 10 años |
| Prueba de caída | 2 m (6,5 pies) |
