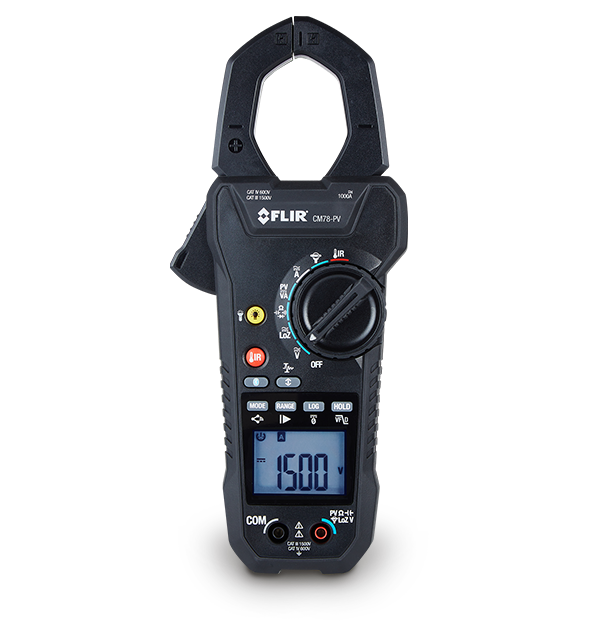

El FLIR CM78-PV está diseñado para realizar inspecciones eléctricas comerciales e industriales. Admite mediciones de CC fotovoltaicas solares (PV) de hasta 1500 V con cables de prueba y admite hasta 1000 A CC o CA a través de la mordaza de la pinza para mediciones de alimentación de CC. El dispositivo está equipado con características como corriente alterna de entrada, modo de variador de frecuencia (VFD), RMS real y modo de baja impedancia (LoZ) para satisfacer las necesidades avanzadas de pruebas y mediciones eléctricas. El termómetro infrarrojo sin contacto integrado ayuda a resolver problemas de paneles, conductos y motores, lo que permite el diagnóstico y la confirmación de problemas a través de mediciones de contacto o capturando fallos intermitentes con su función de registro de datos.
Además, la tecnología Bluetooth® METERLiNK de FLIR permite la conexión inalámbrica con la aplicación METERLiNK® en dispositivos móviles, lo que permite documentar, elaborar informes y compartir resultados sobre el terreno.
Especificaciones
| Highlighted | |
|---|---|
| Recuento de pantalla | 6000 |
| Amperios CA/CC | 1000 A/Precisión ±2,0 % |
| Conectividad | Bluetooth BLE |
| Categoría de seguridad | IEC 61010-1 CAT IV-600 V, CAT III-1500 V |
| Medición y análisis | |
|---|---|
| A de CA de entrada flexible | Rango 3000 A/Precisión ±3,0 % |
| Alimentación de CC fotovoltaica | Rango 1500 kVA/Precisión ±2,0 % |
| Amperios CA/CC | 1000 A/Precisión ±2,0 % |
| Capacitancia | 6000 μF/Precisión ±3,0 % |
| Clasificación de categoría | CAT IV-600 V, CAT III-1500 V |
| Corriente CA con VFD | Rango 1000 A/Precisión ±5,0 % |
| Corriente CA de inserción | Rango 1000 A/Precisión ±3,0 % |
| Frecuencia de medición | 3 muestras por segundo |
| Frecuencímetro | 60 kHz/±1,0 % |
| Prueba de diodos | 3,0 V/±1,5 % |
| Rango de tenaza flexible | 3000 A/±3,0 % |
| Recuento de pantalla | 6000 |
| Resistencia | 60 MΩ/Precisión ±1,0 % |
| RMS real | Sí |
| Temperatura | De -10 a 30°C, <85 % HR De 30 a 40°C, <75 % HR De 40 a 50°C, <45 % HR |
| Umbral de comprobación de continuidad | Sonido de <50 Ω activado, sonido de >150 Ω desactivado |
| V LoZ CA/CC | CA: 1000 V/Precisión ±1,5 % CC: 1500 V/Precisión ±1,5 % |
| Voltaje CA | 1000 V/Precisión ±1,0 % |
| Voltaje CA con VFD | 1000 V CA/±2,0 % a 45 a 65 Hz |
| Voltaje CC | 1500 V/Precisión ±1,0 % |
| Voltaje CC PV | Rango 1500 V/Precisión ±2,0 % |
| Comunicación y almacenamiento de datos | |
|---|---|
| Almacenamiento de datos | Intervalo configurable: 1 segundo |
| Conectividad | Bluetooth BLE |
| Memoria | Lecturas por juego de memoria: 999 por archivo |
| Rango máximo de Bluetooth | 10 m |
| Alimentación | |
|---|---|
| Apagado automático | Después de aproximadamente 25 minutos de inactividad |
| Batería | 6 × pilas alcalinas AAA |
| Duración de la batería | Aprox. 50 horas, con pilas alcalinas |
| General | |
|---|---|
| Luces de trabajo | 2 × LED blancos |
| Peso | 630 g |
| Tamaño (L. × An. × Al.) | 257 × 110 × 50 mm |
| Características medioambientales y certificaciones | |
|---|---|
| Categoría de seguridad | IEC 61010-1 CAT IV-600 V, CAT III-1500 V |
| Certificaciones | ETL, CE, FCC, FDA, RCM |
| Coeficiente de temperatura | 0,2 × (precisión especificada)/°C, <18 °C, >28 °C |
| EMC | EN61326-1, EN61326-2-2, EN300328 |
| Garantía | Garantía limitada de por vida https://www.flir.com/testwarranty |
| Operating Ambient Temperature and Relative Humidity (RH) | De -10 a 30 °C, <85 % HR De 30 a 40°C, <75 % HR De 40 a 50°C, <45 % HR |
| Temperatura de almacenamiento y humedad relativa [HR] | De -20 a 60 °C, 0 a 80 % HR (sin baterías) |
| Accesorios | |
|---|---|
| Accesorios en la caja | Bolsa de transporte Cables de prueba de doble molde CAT III-1500 V Enchufes fotovoltaicos CAT III-1500 V MC4 (TA89) 6 pilas AAA (LR03) Manual del usuario |
