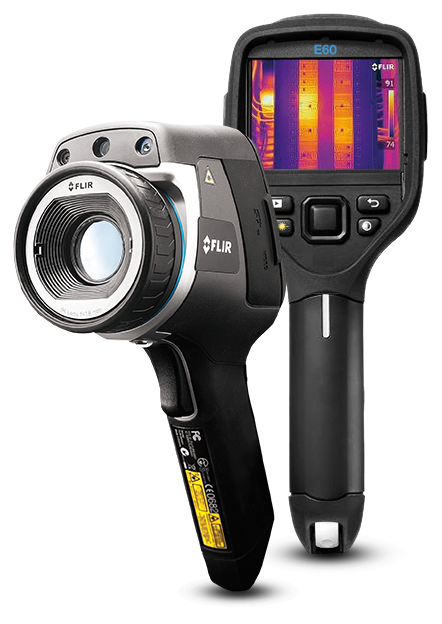

FLIR E60
Cámara avanzada de infrarrojos con MSX®
Solucione los problemas de manera más eficiente, cree informes detallados con mayor facilidad y comparta imágenes y hallazgos más rápidamente con la E60 de FLIR. Esta cámara termográfica le ayuda a mejorar su productividad con características de alta funcionalidad como la transmisión mediante Wi-Fi a la aplicación FLIR Tools, mediciones de múltiples áreas y las mejoras de imágenes dinámicas multiespectrales de FLIR (MSX®). Vea con claridad el origen de las pérdidas de energía, problemas estructurales, detecte el sobrecalentamiento del equipos eléctricos y más con esta cámara termográfica con resolución de 76 800 (320 x 240) píxeles.
Especificaciones
| Highlighted | |
|---|---|
| Resolución de IR | 320 × 240 píxeles |
| Sensibilidad térmica/NETD | <0,07 °C a +30 °C (+86 °F) / 50 mK |
| Rango de temperatura | • De -20 a +120 °C (de -4 a +248 °F) • De -0 a +650 °C (de +32 a +1202 °F) |
| Precisión | ±2 °C (±3,6 °F) o ±2 % de lectura, para temperatura ambiente de 10 a 35 °C (de +50 a 95 °F) |
| Campo de visión (FOV) | 25° × 19° |
| Modos de imagen | Imagen de IR, imagen visible, MSX, imagen en imagen, galería de miniaturas |
| Pantalla | Pantalla táctil, LCD de 3,5", 320 × 240 píxeles |
| Generación de imágenes y óptica | |
|---|---|
| Alineación láser | La posición se muestra automáticamente en la imagen de IR |
| Campo de visión (FOV) | 25° × 19° |
| Cámara digital integrada | 3,1 megapíxeles (2048 × 1536 píxeles) y una luz LED |
| Distancia focal mínima | 0,4 m (1,31 ft) |
| Enfoque | Manual |
| Estándar de vídeo | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| Frecuencia de imagen | 60 Hz |
| Imagen en imagen | Área de IR escalable en imagen visible |
| Longitud focal | 18 mm (0,7") |
| Láser | Se activa mediante un botón específico |
| Modo FLIR Screen-EST | No |
| Modos de imagen | Imagen de IR, imagen visible, MSX, imagen en imagen, galería de miniaturas |
| Número F | 1,3 |
| Paletas de colores | Arctic, Gray, Iron, Lava, Rainbow y Rainbow HC |
| Rango espectral | De 7,5 a 13,5 µm |
| Resolución de IR | 320 × 240 píxeles |
| Resolución espacial (IFOV) | 1,36 mrad |
| Sensibilidad térmica/NETD | <0,07 °C a +30 °C (+86 °F) / 50 mK |
| Tipo de detector | Matriz de plano focal (FPA), microbolómetro no refrigerado |
| Transmisión de vídeo IR no radiométrico | Vídeo coloreado sin comprimir mediante USB |
| Transmisión de vídeo IR radiométrico | Totalmente dinámica a PC mediante USB |
| Zoom digital | 2× y 4× |
| Medición y análisis | |
|---|---|
| Comandos de configuración | Adaptación local de las unidades, idioma, formatos de fecha y hora |
| Correcciones de medición | Temperatura reflejada, transmisión óptica y transmisión atmosférica |
| Corrección de emisividad | Variable de 0,01 a 1,0 o seleccionada en la lista de materiales |
| Cuadro de área | 3 áreas (imagen completa con mín./máx./media) |
| Diferencia de temperatura | Delta de temperatura entre las funciones de medición o la temperatura de referencia |
| Medidor puntual | 3 |
| Modos de medición | Punto caliente/punto frío automáticos, isotérmico (por encima/por debajo/intervalo) |
| Peso de la cámara, batería incluida | 0,869 kg (1,91 lb) |
| Precisión | ±2 °C (±3,6 °F) o ±2 % de lectura, para temperatura ambiente de 10 a 35 °C (de +50 a 95 °F) |
| Precisión [desviación] en modo Screen-EST | |
| Promedio de muestreo en modo Screen-EST | |
| Rango de temperatura | • De -20 a +120 °C (de -4 a +248 °F) • De -0 a +650 °C (de +32 a +1202 °F) |
| Tamaño de la cámara (L. × An. × Al.) | 246 × 97 × 184 mm (9,7 × 3,8 × 7,2") |
| Temperatura de referencia | Establecida de forma manual o capturada desde cualquier función de medición |
| Interfaz de usuario | |
|---|---|
| Generación de informes | Software FLIR Tools diseñado específicamente para proporcionar una forma sencilla de crear informes de inspección. Disponible en las principales plataformas: Android, Windows, MacO e iOS. |
| Pantalla | Pantalla táctil, LCD de 3,5", 320 × 240 píxeles |
| Texto | Texto de una lista predefinida o teclado de software en la pantalla táctil |
| Comunicación y almacenamiento de datos | |
|---|---|
| Almacenamiento de imágenes | JPEG estándar, incluidos datos de medición, en tarjeta de memoria |
| Funcionamiento CA | Adaptador CA, entrada de 90-260 VCA - Salida de 12 V a la cámara |
| Modo de almacenamiento de imágenes | Almacenamiento simultánea de imágenes de IR, visual y MSX |
| Salida de vídeo | Vídeo compuesto |
| Tarjeta SD | Una ranura de tarjeta para tarjetas de memoria SD extraíbles |
| Tipo de conector de vídeo | Conexión jack de 3,5 mm de 4 polos |
| USB | •USB-A: Conexión externa a dispositivo USB •USB Mini-B: Transferencia de datos desde el PC y al PC / vídeo coloreado sin comprimir |
| USB - Estándar | USB Mini-B: 2,0 |
| USB - Tipo de conector | •Conector USB •Conector USB Mini-B |
| Alimentación | |
|---|---|
| Capacidad de la batería | 4,4 Ah, de +20 a +25 °C (de +68 a +77 °F) |
| Gestión energética | Apagado automático y modo de suspensión (seleccionable por el usuario) |
| Sistema de carga | En la cámara (adaptador de CA o 12 V desde un vehículo) o cargador de dos puertos |
| Temperatura de carga | De 0 a +45 °C (de +32 a +113 °F) |
| Tiempo de arranque desde el modo de suspensión | Encendido instantáneo |
| Tiempo de carga | 4 h para el 90 % de capacidad, estado de carga indicado con LED |
| Tiempo operativo de la batería | Aprox. 4 horas a +25 °C (+77 °F) de temperatura ambiente y uso típico |
| Tipo de batería | Batería de ion de litio recargable |
| Voltaje de la batería | 3,7 V |
| Características medioambientales y certificaciones | |
|---|---|
| Campos magnéticos | EN 61 000-4-8, prueba de nivel 5 sobre el terreno (entornos industriales exigentes) |
| Caída | 2 m (6,6 ft) |
| Clasificación de láser | Clase 2/láser semiconductor de diodo AlGalnP: 1 mW / 635 nm (rojo) |
| EMC | •EN 61000-6-2 (inmunidad) •EN 61000-6-3 (emisión) •FCC 47 CFR parte 15 B (emisión) |
| Golpes | 25 g (IEC 60068-2-27) |
| Humedad (operativa y de almacenamiento) | IEC 60068-2-30/24 h 95 % de humedad relativa, de +25 a +40 °C (de +77 a +104 °F) / 2 ciclos |
| Montaje en trípode | UNC ¼"-20 (requiere adaptador) |
| Protección | IP 54 (IEC 60529) |
| Rango de temperatura de almacenamiento | De -40 a +70 °C (de -40 a +158 °F) |
| Rango de temperatura operativa | De -15 a +50 °C (de +5 a +122 °F) |
| Seguridad | EN/UL/CSA/PSE 60950-1 |
| Vibración | 2 g (IEC 60068-2-6) |
| General | |
|---|---|
| Embalaje | Infrared camera with lens, small viewfinder eyecup, 2 batteries, battery charger, hard transport case, lanyards, front lens cap, power supplies, printed documentation, SD card (8 GB), cables (USB 2.0 A to USB Type-C, USB Type-C to HDMI, USB Type-C to USB Type-C), License card: FLIR Thermal Studio Pro (3 month subscription) + FLIR Route Creator Plugin for Thermal Studio Pro (3 month subscription) |
| Material | •Policarbonato + acrilonitrilo butadieno estireno (PC-ABS) •Magnesio thixomoldeado •Elastómero termoplástico (TPE) |
| Tamaño del embalaje | 500 × 190 × 370 mm (19,7 × 7,5 × 14,6") |
