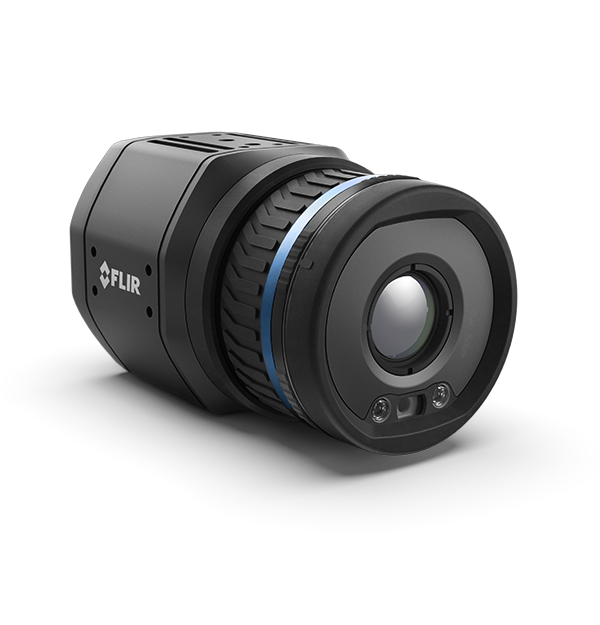

FLIR A500-EST
SOLUCIONES DE DETECCIÓN TÉRMICA FLIR EST™ DE MONTAJE FIJO
La FLIR A500-EST es una herramienta de detección sin contacto que actúa como primera línea de defensa frente a los posibles riesgos para la salud. La solución de detección térmica FLIR EST™ localiza y muestra las fuentes de calor para identificar rápidamente a los individuos con una temperatura elevada de la piel. Gracias a su detector térmico de 464 × 348 píxeles y al modo FLIR Screen-EST™ en cámara, la A500-EST se puede emplear como una única estación de detección independiente o en una red. Su compatibilidad con los estándares industriales, como Modbus TCP, MQTT, RESTful API para transferencia de archivos y RTSP para vídeos, facilita su integración en equipos de terceros. La cámara se puede conectar a la mayoría de sistemas de gestión de vídeo y es compatible con el software de escritorio FLIR Screen-EST™.
Vuelva al trabajo con una solución eficiente de detección de temperatura de la piel
Se integra fácilmente en servicios web con RESTful API a través de XML o JSON; ofrece conexión estándar mediante EtherNet o Wi-Fi.
Óptima precisión de las mediciones con compensación automática de deriva ambiental; admite compensación de cuerpo negro externo si se desea.
El modo FLIR Screen-EST en cámara no almacena imágenes ni información personal y permite respetar la distancia social en las zonas de detección.
Especificaciones
| Highlighted | |
|---|---|
| Entrada/salida digital, tipo de conector | Codificación A de 12 clavijas de M12, macho (compartido con alimentación exterior) |
| Entradas digitales | 2× con aislamiento óptico, Vin (bajo) = de 0 a 1,5 V, Vin (alto) = de 3 a 25 V |
| Salida digital, propósito | Como una función de alarma, salida a dispositivo externo (p. ej. cuando se activa la alarma de detección); fallo (NC) |
| Salidas digitales | 3× con aislamiento óptico, de 0 a 48 V CC, 350 mA máx., optorrelé de estado sólido, 1× específico como salida de fallos (NC) |
| Codificado | |
| Interfaz Ethernet | Con cable; Wi-Fi |
| Wifi | Sí. RP-SMA, conector hembra. |
| EMC | ETSI EN 301 489-1 (radio), ETSI EN 301 489-17 (radio), EN 61000-4-8 (campo magnético), FCC 47 CFR Parte 15 Clase B (emisiones de EE. UU.), ISO 13766-1 (EMC: maquinaria para mover la tierra y construir edificios), EN ISO 14982 (EMC: maquinaría de la industria agrícola y forestal) |
| Frecuencia de medición | Up to 10 Hz |
| Frecuencia de la imagen | 30 Hz |
| Lente | 42° |
| Precisión | ±2 °C (±3,6 °F) o ±2 % de lectura, para temperatura ambiente de entre 15 y 35 °C (de 59 a 95 °F) y temperatura del objeto superior a 0 °C (32 °F) |
| Funciones de alarma | En cualquier función de medición seleccionada, entrada digital, temperatura interna de la cámara |
| Salida de alarma | Salida digital, correo electrónico (SMTP) (push), EtherNet/IP (pull), transferencia de archivos (FTP) (push), escritura de Modbus TCP principal (push), Modbus TCP secundario (pull), MQTT (push), consulta sobre RESTful API (pull), almacenar imágenes o vídeos |
| Comunicación y almacenamiento de datos | |
|---|---|
| Alimentación por Ethernet | Alimentación por Ethernet, PoE IEEE 802.3af clase 3 |
| Almacenamiento de imágenes | Hasta 100 JPEG radiométricos de FLIR; almacenados en función de la alarma, la programación o la interacción del usuario (web de la cámara) |
| Almacenamiento de vídeo | Hasta 10 vídeos en H.264 almacenados en función de la alarma; 5 s antes o después de la alarma |
| Comunicación Ethernet | TCP/IP de enchufe de FLIR |
| Entrada digital, propósito | NUC, NUC desactivado, alarma, actualizar muestra de referencia de la detección |
| Entrada/salida digital, tipo de conector | Codificación A de 12 clavijas de M12, macho (compartido con alimentación exterior) |
| Entrada/salida digital, voltaje de aislamiento | 500 VRMS |
| Entradas digitales | 2× con aislamiento óptico, Vin (bajo) = de 0 a 1,5 V, Vin (alto) = de 3 a 25 V |
| Estándar Ethernet | IEEE 802.3 |
| Ethernet | Para control, resultados, imagen y potencia |
| Interfaz Ethernet | Con cable; Wi-Fi |
| Multicast | Sí |
| Protocolos de Ethernet | EtherNet/IP, IEEE 1588, Modbus TCP principal, Modbus TCP secundario, MQTT, SNMP; TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Salida digital, propósito | Como una función de alarma, salida a dispositivo externo (p. ej. cuando se activa la alarma de detección); fallo (NC) |
| Salidas digitales | 3× con aislamiento óptico, de 0 a 48 V CC, 350 mA máx., optorrelé de estado sólido, 1× específico como salida de fallos (NC) |
| Tipo de conector Ethernet | Codificación X de 8 clavijas de M12, hembra; RP-SMA, hembra |
| Tipo de Ethernet | 1000 Mb/s |
| Unicast | Sí |
| Wifi | Sí. RP-SMA, conector hembra. |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión (FOV) | 42° × 32° |
| Cámara visible | Incluido |
| Enfoque | Contraste de un disparo, motorizado y manual |
| Frecuencia de la imagen | 30 Hz |
| Fuente de imagen | Visual / IR / MSX |
| Identificación de la lente | Automático |
| Lectura | Resultados de la medición: EtherNet/IP (pull); Modbus TCP principal (push); Modbus TCP secundario (pull); MQTT (push); consulta sobre REST API (pull): mediciones e imágenes fijas (JPEG radiométrico, visual 640 × 480, visual 1280 × 960), acceso de solo lectura; interfaz web |
| Lente | 42° |
| Longitud focal | 10 mm (0,39") |
| Mejora de contraste | FSX/ecualización de histograma (solo IR) |
| Modo FLIR Screen-EST | Yes |
| Número F de la cámara | 1,1 |
| Rango espectral | De 7,5 a 14 µm |
| Resolución de IR | 464 × 348 |
| Resolución de transmisión | Transmisión de vídeo RTSP (fuente 0): 640 × 480 píxeles; transmisión de vídeo RTSP (fuente 1): 1280 × 960 píxeles; transmisión radiométrica: 640 × 480 píxeles |
| Resolución espacial (IFOV) | 1,66 mrad/píxel |
| Sensibilidad térmica_NETD [típica] | <30 mK @ 30°C (86°F) |
| Superposición | Con/sin |
| Tipo y paso del detector | Microbolómetro no refrigerado, 17 µm |
| Transmisión de vídeo IR radiométrico | Protocolo RTSP |
| Transmisión múltiple | Sí |
| Vídeo Transmisión | Protocolo RTSP |
| Medición y análisis | |
|---|---|
| Correcciones de medición | Parámetros globales del objeto, parámetros locales por función de análisis, corrección de cuerpo negro externo |
| Corrección de emisividad | Variable de 0,01 a 1,0 |
| Corrección de temperatura aparente reflejada | Basada en la entrada de la temperatura reflejada |
| Corrección de transmisión atmosférica | Basada en los datos de distancia, temperatura atmosférica y humedad relativa |
| Detección automática de calor y frío | Valor y posición de temperatura máx./mín. mostrados en el cuadro de área |
| Funciones de alarma | En cualquier función de medición seleccionada, entrada digital, temperatura interna de la cámara |
| Precisión | ±2 °C (±3,6 °F) o ±2 % de lectura, para temperatura ambiente de entre 15 y 35 °C (de 59 a 95 °F) y temperatura del objeto superior a 0 °C (32 °F) |
| Precisión [desviación] en modo Screen-EST | ±0.3°C (±0.5°F) |
| Rango de temperatura del objeto | De 15°C a 45 °C (de 59 °F a 113 °F); la cámara ofrece contraste de –20 °C a 120 °C (de –4 °F a 248 °F), pero no ofrecerá información de temperatura. |
| Salida de alarma | Salida digital, correo electrónico (SMTP) (push), EtherNet/IP (pull), transferencia de archivos (FTP) (push), escritura de Modbus TCP principal (push), Modbus TCP secundario (pull), MQTT (push), consulta sobre RESTful API (pull), almacenar imágenes o vídeos |
| Valores preestablecidos de medición | Sí |
| Óptica externa y corrección de ventanas | Basada en la entrada de la transmisión y temperatura de la óptica/ventana |
| General | |
|---|---|
| Embalaje | Cámara de infrarrojos con lente, cable Ethernet de M12 a RJ45F (0,3 m/0,98 ft), documentación impresa que incluye el acceso a la interfaz de la web. |
| Material de la carcasa | Aluminio |
| Montaje sobre base | 4× M4 en cuatro lados |
| Peso | 0,82 kg (1,8 lb), solo cámara |
| Tamaño (L. × An. × Al.) | 123 × 77 × 77 mm (4,84" × 3,03" × 3,03") |
| Características medioambientales y certificaciones | |
|---|---|
| Corrección de transmisión de lente | Automatic, based on signals from internal sensors |
| EMC | ETSI EN 301 489-1 (radio), ETSI EN 301 489-17 (radio), EN 61000-4-8 (campo magnético), FCC 47 CFR Parte 15 Clase B (emisiones de EE. UU.), ISO 13766-1 (EMC: maquinaria para mover la tierra y construir edificios), EN ISO 14982 (EMC: maquinaría de la industria agrícola y forestal) |
| Espectro de radio | FCC 47 CFR Parte 15 Clase C (banda de 2,4 GHz de EE. UU.), FCC 47 CFR Parte 15 Clase E (banda de 5 GHz de EE. UU.), RSS-247 (banda de 2,4 y 5 GHz de Canadá), ETSI EN 300 328 V2.1.1 (banda de 2,4 GHz de la UE), ETSI EN 301 893 V2.1.1 (banda de 5 GHz de la UE) |
| Frecuencia de medición | Up to 10 Hz |
| Garantía | http://www.flir.com/warranty/ |
| Golpes | IEC 60068-2-27, 25 g |
| Humedad (operativa y de almacenamiento) | IEC 60068-2-30/24 horas, 95 % de humedad relativa, de 25 a 40 °C (de 77 a 104 °F)/2 ciclos |
| Montaje en trípode | UNC ¼″-20 en dos lados |
| Protección | IEC 60529, IP 54, IP66 con accesorio |
| Rango de temperatura operativa | De –20 a 50 °C (de –4 a 122 °F); placa de refrigeración necesaria para temperaturas superiores a 40 °C (104 °F). |
| Respuesta de la programación | sftp (image), SMTP (image and/or measurement data/result) |
| Vibración | IEC 60068-2-6, 0,15 mm de 10 a 58 Hz y 2 g de 58 a 500 Hz, sinusoidal; IEC 61373 Cat 1 (vía férrea) |
| Alimentación | |
|---|---|
| Conexión de alimentación | Codificación A de 12 clavijas de M12, macho (compartido con E/S digital) |
| Consumo de energía | 7,5 W a 24 V CC, típico/7,8 W a 48 V CC típico/8,1 W a 48 V PoE típico |
| Funcionamiento con alimentación externa | 24/48 V CC, 8 W máx. |
| Tensión externa | Allowed range 18–56 V DC |
| Interfaz de usuario | |
|---|---|
| Interfaz web | Sí |
