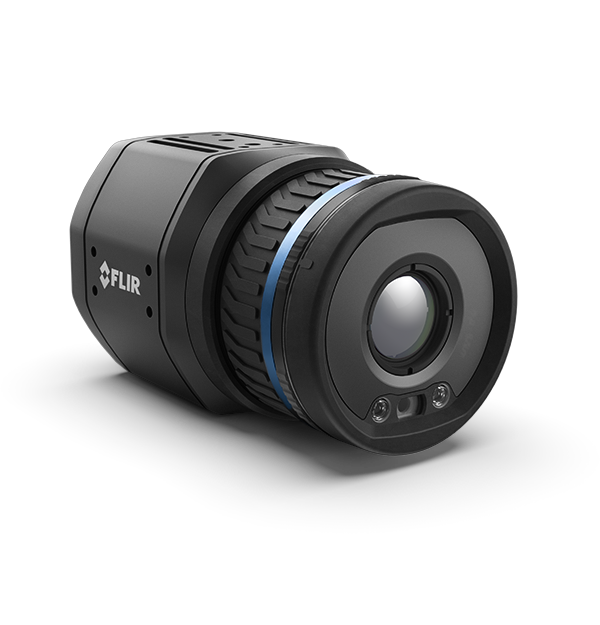

FLIR A700-EST
SOLUCIONES DE DETECCIÓN TÉRMICA FLIR EST™ DE MONTAJE FIJO
La FLIR A700-EST es una herramienta de detección sin contacto que actúa como primera línea de defensa frente a los posibles riesgos para la salud. La solución de detección térmica FLIR EST™ localiza y muestra las fuentes de calor para identificar rápidamente a los individuos con una temperatura elevada de la piel. El detector de 640 × 480 píxeles ofrece la mayor resolución térmica dentro de la gama de cámaras de montaje fijo FLIR EST, lo que le permite realizar mediciones más precisas. Su compatibilidad con los estándares industriales, como Modbus TCP, MQTT, RESTful API para transferencia de archivos y RTSP para vídeos, facilita su integración en equipos de terceros. Gracias al modo FLIR Screen-EST™ en cámara y a su compatibilidad con el software de escritorio FLIR Screen-EST™, la A700-EST se puede emplear como una única estación de detección independiente o en una red.
Vuelva al trabajo con una solución eficiente de detección de temperatura de la piel
Se integra en servicios web con RESTful API a través de XML o JSON y, gracias a su cumplimiento del ONVIF, sirve para las soluciones de seguridad estándar VMS y NVR.
Óptima precisión de las mediciones con compensación automática de deriva ambiental; admite compensación de cuerpo negro externo si se desea.
El modo FLIR Screen-EST en cámara no almacena imágenes ni información personal y permite respetar la distancia social en las zonas de detección.
Especificaciones
| Highlighted | |
|---|---|
| Entrada/salida digital, tipo de conector | Codificación A de 12 clavijas de M12, macho (compartido con alimentación exterior) |
| Entradas digitales | 2× con aislamiento óptico, Vin (bajo) = de 0 a 1,5 V, Vin (alto) = de 3 a 25 V |
| Salida digital, propósito | Como una función de alarma, salida a dispositivo externo (p. ej. cuando se activa la alarma de detección); fallo (NC) |
| Salidas digitales | 3× con aislamiento óptico, de 0 a 48 V CC, 350 mA máx., optorrelé de estado sólido, 1× específico como salida de fallos (NC) |
| Codificado | |
| Interfaz Ethernet | Con cable; Wi-Fi |
| Wifi | Sí. RP-SMA, conector hembra. |
| EMC | ETSI EN 301 489-1 (radio), ETSI EN 301 489-17 (radio), EN 61000-4-8 (campo magnético), FCC 47 CFR Parte 15 Clase B (emisiones de EE. UU.), ISO 13766-1 (EMC: maquinaria para mover la tierra y construir edificios), EN ISO 14982 (EMC: maquinaría de la industria agrícola y forestal) |
| Frecuencia de medición | Up to 10 Hz |
| Frecuencia de la imagen | 30 Hz |
| Lente | 42° |
| Funciones de alarma | En cualquier función de medición seleccionada, entrada digital, temperatura interna de la cámara |
| Salida de alarma | Salida digital, correo electrónico (SMTP) (push), EtherNet/IP (pull), transferencia de archivos (FTP) (push), escritura de Modbus TCP principal (push), Modbus TCP secundario (pull), MQTT (push), consulta sobre RESTful API (pull), almacenar imágenes o vídeos |
| Comunicación y almacenamiento de datos | |
|---|---|
| Alimentación por Ethernet | Alimentación por Ethernet, PoE IEEE 802.3af clase 3 |
| Almacenamiento de imágenes | Hasta 100 JPEG radiométricos de FLIR; almacenados en función de la alarma, la programación o la interacción del usuario (web de la cámara) |
| Almacenamiento de vídeo | Hasta 10 vídeos en H.264 almacenados en función de la alarma; 5 s antes o después de la alarma |
| Comunicación Ethernet | TCP/IP de enchufe de FLIR |
| Entrada digital, propósito | NUC, NUC desactivado, alarma, actualizar muestra de referencia de la detección |
| Entrada/salida digital, tipo de conector | Codificación A de 12 clavijas de M12, macho (compartido con alimentación exterior) |
| Entrada/salida digital, voltaje de aislamiento | 500 VRMS |
| Entradas digitales | 2× con aislamiento óptico, Vin (bajo) = de 0 a 1,5 V, Vin (alto) = de 3 a 25 V |
| Estándar Ethernet | IEEE 802.3 |
| Ethernet | Para control, resultados, imagen y potencia |
| Interfaz Ethernet | Con cable; Wi-Fi |
| Multicast | Sí |
| Protocolos de Ethernet | EtherNet/IP, IEEE 1588, Modbus TCP principal, Modbus TCP secundario, MQTT, SNMP; TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Salida digital, propósito | Como una función de alarma, salida a dispositivo externo (p. ej. cuando se activa la alarma de detección); fallo (NC) |
| Salidas digitales | 3× con aislamiento óptico, de 0 a 48 V CC, 350 mA máx., optorrelé de estado sólido, 1× específico como salida de fallos (NC) |
| Tipo de conector Ethernet | Codificación X de 8 clavijas de M12, hembra; RP-SMA, hembra |
| Tipo de Ethernet | 1000 Mb/s |
| Unicast | Sí |
| Wifi | Sí. RP-SMA, conector hembra. |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión (FOV) | 42° × 32° |
| Cámara visible | Incluido |
| Enfoque | Contraste de un disparo, motorizado y manual |
| Frecuencia de la imagen | 30 Hz |
| Fuente de imagen | Visual / IR / MSX |
| Identificación de la lente | Automático |
| Lectura | Resultados de la medición: EtherNet/IP (pull); Modbus TCP principal (push); Modbus TCP secundario (pull); MQTT (push); consulta sobre REST API (pull): mediciones e imágenes fijas (JPEG radiométrico, visual 640 × 480, visual 1280 × 960), acceso de solo lectura; interfaz web |
| Lente | 42° |
| Longitud focal | 10 mm (0,39") |
| Mejora de contraste | FSX/ecualización de histograma (solo IR) |
| Modo FLIR Screen-EST | Yes |
| Número F de la cámara | 1,1 |
| Rango espectral | De 7,5 a 14 µm |
| Resolución de IR | 640 × 480 |
| Resolución de transmisión | Transmisión de vídeo RTSP (fuente 0): 640 × 480 píxeles; transmisión de vídeo RTSP (fuente 1): 1280 × 960 píxeles; transmisión radiométrica: 640 × 480 píxeles |
| Resolución espacial (IFOV) | 1,20 mrad/píxel |
| Sensibilidad térmica_NETD [típica] | <30 mK @ 30°C (86°F) |
| Superposición | Con/sin |
| Tipo y paso del detector | Microbolómetro no refrigerado, 12 µm |
| Transmisión de vídeo IR radiométrico | Protocolo RTSP |
| Transmisión múltiple | Sí |
| Vídeo Transmisión | Protocolo RTSP |
| Medición y análisis | |
|---|---|
| Correcciones de medición | Parámetros globales del objeto, parámetros locales por función de análisis, corrección de cuerpo negro externo |
| Corrección de emisividad | Variable de 0,01 a 1,0 |
| Corrección de temperatura aparente reflejada | Basada en la entrada de la temperatura reflejada |
| Corrección de transmisión atmosférica | Basada en los datos de distancia, temperatura atmosférica y humedad relativa |
| Detección automática de calor y frío | Valor y posición de temperatura máx./mín. mostrados en el cuadro de área |
| Funciones de alarma | En cualquier función de medición seleccionada, entrada digital, temperatura interna de la cámara |
| Precisión [desviación] en modo Screen-EST | ±0.3°C (±0.5°F) |
| Rango de temperatura del objeto | De 15°C a 45 °C (de 59 °F a 113 °F); la cámara ofrece contraste de –20 °C a 120 °C (de –4 °F a 248 °F), pero no ofrecerá información de temperatura. |
| Salida de alarma | Salida digital, correo electrónico (SMTP) (push), EtherNet/IP (pull), transferencia de archivos (FTP) (push), escritura de Modbus TCP principal (push), Modbus TCP secundario (pull), MQTT (push), consulta sobre RESTful API (pull), almacenar imágenes o vídeos |
| Valores preestablecidos de medición | Sí |
| Óptica externa y corrección de ventanas | Basada en la entrada de la transmisión y temperatura de la óptica/ventana |
| General | |
|---|---|
| Embalaje | Cámara de infrarrojos con lente, cable Ethernet de M12 a RJ45F (0,3 m/0,98 ft), documentación impresa que incluye el acceso a la interfaz de la web. |
| Material de la carcasa | Aluminio |
| Montaje sobre base | 4× M4 en cuatro lados |
| Peso | 0,82 kg (1,8 lb), solo cámara |
| Tamaño (L. × An. × Al.) | 123 × 77 × 77 mm (4,84" × 3,03" × 3,03") |
| Características medioambientales y certificaciones | |
|---|---|
| Corrección de transmisión de lente | Automatic, based on signals from internal sensors |
| EMC | ETSI EN 301 489-1 (radio), ETSI EN 301 489-17 (radio), EN 61000-4-8 (campo magnético), FCC 47 CFR Parte 15 Clase B (emisiones de EE. UU.), ISO 13766-1 (EMC: maquinaria para mover la tierra y construir edificios), EN ISO 14982 (EMC: maquinaría de la industria agrícola y forestal) |
| Espectro de radio | FCC 47 CFR Parte 15 Clase C (banda de 2,4 GHz de EE. UU.), FCC 47 CFR Parte 15 Clase E (banda de 5 GHz de EE. UU.), RSS-247 (banda de 2,4 y 5 GHz de Canadá), ETSI EN 300 328 V2.1.1 (banda de 2,4 GHz de la UE), ETSI EN 301 893 V2.1.1 (banda de 5 GHz de la UE) |
| Frecuencia de medición | Up to 10 Hz |
| Garantía | http://www.flir.com/warranty/ |
| Golpes | IEC 60068-2-27, 25 g |
| Humedad (operativa y de almacenamiento) | IEC 60068-2-30/24 horas, 95 % de humedad relativa, de 25 a 40 °C (de 77 a 104 °F)/2 ciclos |
| Montaje en trípode | UNC ¼″-20 en dos lados |
| Protección | IEC 60529, IP 54, IP66 con accesorio |
| Rango de temperatura operativa | De –20 a 50 °C (de –4 a 122 °F); placa de refrigeración necesaria para temperaturas superiores a 40 °C (104 °F). |
| Respuesta de la programación | sftp (image), SMTP (image and/or measurement data/result) |
| Vibración | IEC 60068-2-6, 0,15 mm de 10 a 58 Hz y 2 g de 58 a 500 Hz, sinusoidal; IEC 61373 Cat 1 (vía férrea) |
| Alimentación | |
|---|---|
| Conexión de alimentación | Codificación A de 12 clavijas de M12, macho (compartido con E/S digital) |
| Consumo de energía | 7,5 W a 24 V CC, típico/7,8 W a 48 V CC típico/8,1 W a 48 V PoE típico |
| Funcionamiento con alimentación externa | 24/48 V CC, 8 W máx. |
| Tensión externa | Allowed range 18–56 V DC |
| Interfaz de usuario | |
|---|---|
| Interfaz web | Sí |
