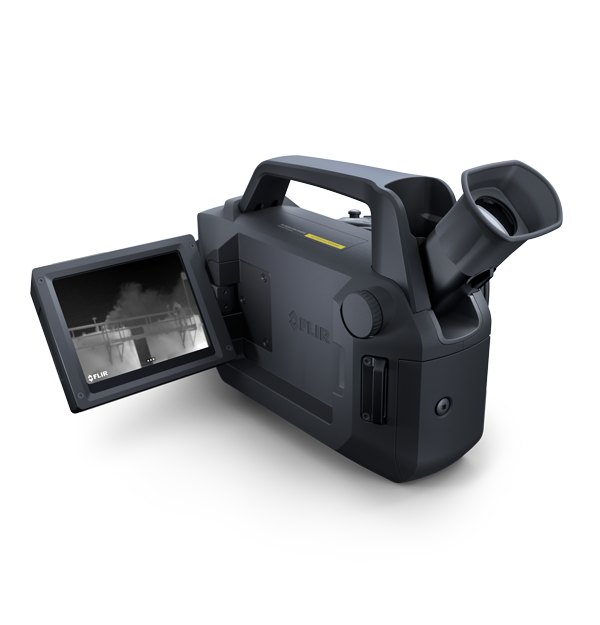

Serie G de FLIR
Cámaras de generación óptica de imágenes de gas (OGI) para hidrocarburos
Product Variations
Las FLIR Gx320, G620 y Gx620 son innovadoras cámaras de imagen óptica de gases (OGI) diseñadas para para detectar hidrocarburos, metano (CH₄) y otras emisiones de compuestos orgánicos volátiles (COV) de múltiples etapas de la cadena de suministro de petróleo y gas, así como de otros mercados industriales. Con una resolución térmica de hasta 640 × 480 (307 200 píxeles), las cámaras de la serie G de FLIR cuentan con análisis innovadores de cuantificación de gases que miden el tipo de fuga y la gravedad dentro de la cámara, eliminando la necesidad de un dispositivo secundario. Aunque todos los modelos cuentan con la certificación OOOOa, las cámaras FLIR Gx320 y Gx620 cumplen con la normativa ATEX, lo que hace que estos modelos de cámara sean idóneos para detectar emisiones de gas en sistemas complejos, como refinerías, instalaciones petroquímicas, plataformas de pozos de gas natural, estaciones de compresión y plantas de generación de energía.
Funciones revolucionarias de detección de fugas de gas, incluido el análisis de cuantificación dentro de la cámara, que mide el tipo y el tamaño de las fugas, eliminando la necesidad de un dispositivo secundario
Wi-Fi y Bluetooth® integrados le permiten conectarse a smartphones o tabletas y editar y almacenar imágenes sin esfuerzo en la nube, o transferir archivos de forma inalámbrica utilizando el servicio en la nube FLIR Ignite™ incluido
Trabaje cómodamente e interactúe con la cámara de la serie G gracias a su pantalla táctil LCD giratoria de 10,16 cm (4 pulgadas) que le permite visualizar objetivos desde cualquier dirección
Especificaciones
| Highlighted | |
|---|---|
| IR Resolution | G620, Gx620: resolución térmica de 640 × 480 (307 200 píxeles) Gx320: resolución térmica de 320 × 240 (76 800 píxeles) |
| Detector Pitch | G620, Gx620: 15 µm Gx320: 30 µm |
| Accuracy | ±1°°C (±1,8°°F) para el rango de temperatura de 0°°C a 100°°C (de 32°°F a 212°°F) o ±2 % de la lectura para el rango de temperatura >100°°C (>212°°F) |
| Spectral Range | De 3,2 µm a 3,4 µm |
| Hazardous Location Compliance | ATEX/IECEx, Ex ic nC op es IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Clase I División 2 CSA 22.2 No. 213, Clase I División 2 |
| Generación de imágenes y óptica | |
|---|---|
| Adjustable Viewfinder | OLED integrada inclinable, 800 × 480 píxeles |
| Camera f_number | 1,59 |
| Color LCD | ×Pantalla táctil LCD giratoria de 4, 640 480 píxeles |
| Color palettes | Arctic, White hot, Black hot, Iron, Lava, Rainbow, Rainbow HC |
| Detector Pitch | G620, Gx620: 15 µm Gx320: 30 µm |
| Detector Type | Matriz de plano focal (FPA), InSb refrigerado |
| Display Frame Rate | 60 Hz |
| Field of View | 14,5°: 14,5° × 10,8° (38 mm) 24°: 24° × 18° (23 mm) |
| Focus | G620: Automático y manual Gx320, Gx620: Manual |
| Image Analysis | 10 puntos, 5 cuadros con máx./mín./promedio, 1 línea (horizontal o vertical), correcciones de medición |
| Image Modes | Imagen IR, imagen visual, modo de alta sensibilidad (HSM), filtro de reducción de ruido |
| IR Resolution | G620, Gx620: resolución térmica de 640 × 480 (307 200 píxeles) Gx320: resolución térmica de 320 × 240 (76 800 píxeles) |
| Laser Spot | Sí |
| MPEG Video Recording | Sí |
| Non_Radiometric IR Video | H.264 (AVC) sobre RTSP (wifi), MPEG4 sobre RTSP (wifi), MJPEG sobre UVC y RTSP (wifi) |
| On Camera Display | Pantalla panorámica LCD de 800 × 480 píxeles, Visor OLED inclinable de 800 × 480 píxeles |
| Radiometric IR Video | RTRR (.csq), sobre UVC |
| Radiometric JPG | Sí |
| Sensor Cooling | Microrrefrigerador Stirling (FLIR MC-3) |
| Spectral Range | De 3,2 µm a 3,4 µm |
| Video Recording and Streaming | H.264 en tarjeta de memoria |
| Zoom | Zoom digital continuo de 1 – 8× |
| Medición y análisis | |
|---|---|
| Accuracy | ±1°°C (±1,8°°F) para el rango de temperatura de 0°°C a 100°°C (de 32°°F a 212°°F) o ±2 % de la lectura para el rango de temperatura >100°°C (>212°°F) |
| Area Box | 5 (mín./máx./media) |
| Delta T | Sí |
| Gas Quantification | Cuantificación de la cámara integrada |
| Gas Sensitivity | G620, Gx620: CH₄: <29 ppm x m Hidrocarburos (múltiplos): <4 ppm x m (ΔT = 10 °C, Distancia = 1 m) Gx320: CH₄: <9,6 ppm x m Hidrocarburos (múltiplos): <4 ppm x m (ΔT = 10 °C, Distancia = 1 m) |
| Measurement Corrections | Temperatura reflejada, distancia, transmisión atmosférica, humedad, óptica externa |
| Profile | 1 línea activa (horizontal o vertical) |
| Recording | Grabación MultiREC: grabe varios archivos automáticamente en un orden personalizable |
| Spot Meter | 10 |
| Temperature Range | G620, Gx620: De -20 °C a 350 °C (de -4 °F a 662 °F) Gx320: De -20°°C a 350°°C (de -4°°F a 662°°F) Subrangos disponibles: De -20°°C a 10°°C (de -4°°F a 50°°F) De -10°°C a 25°°C (de 14°°F a 77°°F) De 10°°C a 50°°C (de 50°°F a 122°°F) De 40°°C a 85°°C (de 104°°F a 185°°F) De 70°°C a 120°°C (de 158°°F a 248°°F) De 100°°C a 160°°C (de 212°°F a 320°°F) De 130°°C a 200°°C (de 266°°F a 392°°F) De 180°°C a 260°°C (de 356°°F a 500°°F) De 240°°C a 350°°C (de 464°°F a 662°°F) |
| Thermal Sensitivity | G620, Gx620: <20 mK a 30 °C (86 °F) Gx320: <10 mK a 30 °C (86 °F) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Communication Interfaces | USB 2.0, Bluetooth a través de auriculares, wifi, HDMI |
| Image File Format | JPEG estándar, datos de medición incluidos. Modo de solo infrarrojos |
| Radio | Frecuencia operativa: •Bluetooth + EDR: 2402–2480 MHz •WLAN 2,4 GHz: 2412–2462 MHz •WLAN 5 GHz: 5150-5250 MHz Tenga en cuenta que la banda de frecuencia de 5150 a 5250 MHz es únicamente para uso en interior; consulte las normativas nacionales. Salida de RF (EIRP) • Bluetooth + EDR: <10 dBm • WLAN: <17 dBm Antena •Antena integrada PIFA (ganancia: máximo 2,6 dBi) |
| Storage Media | Tarjeta SD extraíble |
| Video Out | G620, Gx620: HDMI, DVI Gx320: HDMI 640 × 480, HDMI 1280 × 720, DVI 640 × 480, DVI 800 × 600 |
| General | |
|---|---|
| Annotations | Voz: 60 segundos con Bluetooth en imágenes fijas y vídeo Texto: Texto de una lista predefinida o teclado de software en la pantalla táctil Boceto de la imagen: Sí, solo en infrarrojos |
| Cloud Services | Vía wifi: FLIR Ignite para cargar, organizar, almacenar y compartir imágenes de forma directa y segura (firmware necesario disponible) |
| FLIR Inspection Route | Habilitado en la cámara |
| GPS [removable] | Los datos de localización se añaden automáticamente a cada imagen fija y al primer fotograma del vídeo desde el GPS integrado |
| Laser Pointer | Clase 2 |
| Package Includes | Cámara de infrarrojos con objetivo, batería: 2 unidades, cargador de batería, fuente de alimentación con enchufes múltiples, correa de mano, correa para el cuello, tapa del objetivo, correa para la tapa del objetivo, tarjeta de memoria, cable HDMI-HDMI, cable USB, destornillador TX20, tornillo del pomo (tornillo opcional para la tapa trasera), documentación impresa y estuche de transporte rígido |
| Packaging Size | G620, Gx620: 400 × 190 × 510 mm (15,7 × 7,5 × 20,1 pulg.) Gx320: 600 mm × 510 mm × 410 mm (23,6 pulg. × 20,1 pulg. × 16,1 pulg.) |
| Size [L x W x H ] w Lens | 251,6 mm × 164,5 mm × 170,9 mm (9,9 pulgadas × 6,48 pulgadas × 6,73 pulgadas) |
| Weight [incl lens & batteries] | 3 kg (6,18 lb) |
| Interfaz de usuario | |
|---|---|
| Languages | 21 |
| Alimentación | |
|---|---|
| Battery operating time | >2,5 horas a 25 °°C (68 °°F) y uso típico |
| Battery Type | Batería recargable de iones de litio; 7,4 V, se carga en la cámara o en un cargador independiente de 2 puertos |
| Charging Time | 2,5 h para el 95 % de capacidad, estado de carga indicado con LED |
| Start Up Time | Normalmente 7 min a 25 °°C (77 °°F) |
| Características medioambientales y certificaciones | |
|---|---|
| Certifications | RoHS: 2011/65/EU WEEE: 2012/19/UE ROJO: 2014/53/UE EMC: ETSI EN 301 489-1 (radio), ETSI EN 301 489-17, EN 55032 (emisión), EN 55035 (inmunidad), EN 61000-4-8 Nivel 5 (campo magnético), EN 61000-6-2, Immunity Industrial Environment, FCC 47 CFR parte 15 B, clase B (emisión), ICES-003 |
| Encapsulation | IP54 (IEC 60529) |
| Hazardous Location Compliance | ATEX/IECEx, Ex ic nC op es IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, Clase I División 2 CSA 22.2 No. 213, Clase I División 2 |
| Mounting | UNC ¼"-20 |
| Operating Temperature Range | De -20 °°C a 50 °°C (de -4 °°F a 122 °°F) |
| Shock and Vibration | Choque: 25 g (IEC 60068-2-27); vibración: 2 g (IEC 60068-2-6) |
| Storage Temperature Range | -30 a 60 °C |
