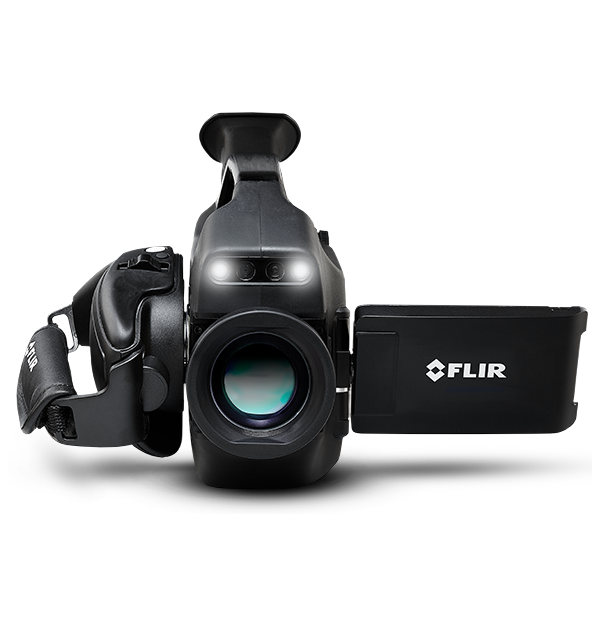

FLIR GFx320
Cámara OGI intrínsecamente segura
El FLIR GFx320 representa una tecnología innovadora para visualizar fugas de hidrocarburos fugitivos en sitios de pozos de gas natural, plataformas marinas, terminales de gas natural líquido y más. Sus certificaciones para uso en ubicaciones peligrosas permiten a los topógrafos trabajar con confianza mientras mantienen la seguridad. FLIR diseñó el GFx320 pensando en el usuario y ofrece características ergonómicas como la pantalla LCD articulada para ayudarlo a evitar la fatiga durante las inspecciones de todo el día.
Especificaciones
| Highlighted | |
|---|---|
| Resolución de IR | 320 × 240 píxeles |
| Paso del detector | 30 µm |
| NETD | <10 mK a 30 °C (86 °F) |
| Precisión | ±1 °C (±1,8 °F) en un intervalo de temperatura (de 0 a 100 °C, de 32 a 212 °F) o ±2 % de la lectura en un intervalo de temperatura (>100 °C, >212 °F) |
| Rango espectral | 3,2 - 3,4 µm |
| Conformidad de uso en ubicaciones peligrosas | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, clase I div. 2 CSA 22.2 n.º 213, clase I div. 2 |
| Generación de imágenes y óptica | |
|---|---|
| Ajuste automático de imagen | Continuo/manual, lineal, histograma |
| Análisis de imágenes | 10 medidores puntuales, 5 áreas con máx./mín./media, perfil, diferencia de temperaturas delta, correcciones de emisividad y medición |
| Campo de visión (FOV) | 14,5° × 10,8° |
| Distancia focal mínima | 0,5 m (1,64 ft) |
| Enfoque | Manual |
| Frecuencia de imagen [ventana completa] | 60 Hz |
| Imagen visual | 3,2 MP desde la cámara visible integrada Puede asociarse automáticamente con el vídeo IR no radiométrico que corresponda |
| Longitud focal | 38 mm (1,49") |
| Modos de imagen | Imagen de IR, imagen visible, modo de alta sensibilidad (HSM) |
| NETD | <10 mK a 30 °C (86 °F) |
| Número F de la cámara | f/1,5 |
| Paletas de colores | Iron, Gray, Rainbow, Arctic, Lava, Rainbow HC |
| Paso del detector | 30 µm |
| Rango dinámico | 14 bits |
| Rango espectral | 3,2 - 3,4 µm |
| Refrigeración de sensor | Microrrefrigerador Stirling (FLIR MC-3) |
| Resolución de IR | 320 × 240 píxeles |
| Tipo de detector | FLIR Antimoniuro de indio (InSb) |
| Total de píxeles | 76,800 |
| Visor | Yes |
| Visualización en cámara | Pantalla panorámica LCD de 800 × 480 píxeles Visor OLED inclinable de 800 × 480 píxeles |
| Vídeo IR no radiométrico | MPEG4 (hasta 60 m/clip) a tarjeta de memoria |
| Vídeo IR radiométrico | 15 Hz directo a tarjeta de memoria |
| Vídeo visual | MPEG4 (25 min/clip) a tarjeta de memoria |
| Zoom | Zoom digital continuo de 1 a 8× |
| Medición y análisis | |
|---|---|
| Precisión | ±1 °C (±1,8 °F) en un intervalo de temperatura (de 0 a 100 °C, de 32 a 212 °F) o ±2 % de la lectura en un intervalo de temperatura (>100 °C, >212 °F) |
| Rango de temperatura estándar | De -20 a 350 °C (de -4 a 662 °F) |
| Alimentación | |
|---|---|
| Funcionamiento con alimentación externa | Adaptador de CA 90 - 260 V CA, 50/60 Hz o 12 VCC desde un vehículo |
| Tipo de batería | Batería de iones de litio recargable |
| Características medioambientales y certificaciones | |
|---|---|
| Conformidad de uso en ubicaciones peligrosas | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, clase I div. 2 CSA 22.2 n.º 213, clase I div. 2 |
| Golpes y vibraciones | 25 g (IEC 60068-2-27) / 2 g (IEC 60068-2-6) |
| Montaje | Estándar, 1/4"-20 |
| Protección | IP 54 (IEC 60529) |
| Rango de temperatura ambiente | De -20 a 40°C (-4 a 104°F) (Rango de certificación de rango para atmósferas explosivas) |
| Rango de temperatura de almacenamiento | De -30 a 60 °C (de -22 a 140 °F) |
| Rango de temperatura operativa | De -20 a 50 °C (de -4 a 122 °F) |
