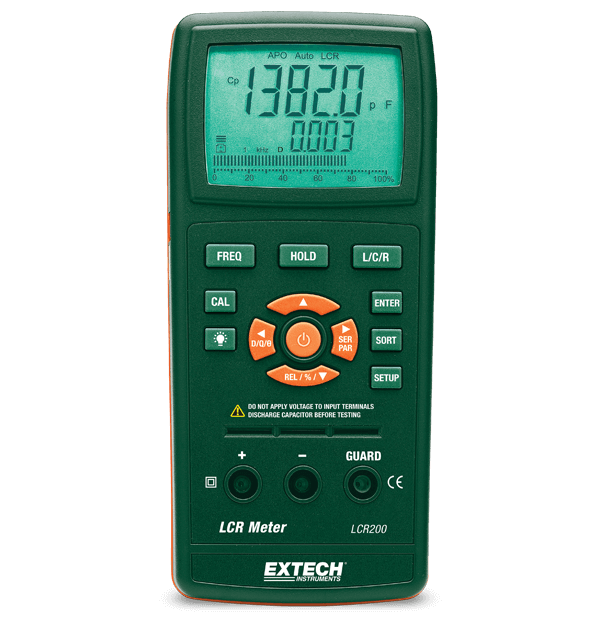

Extech LCR200

Medidor de LCR de componentes pasivos

El LCR200 es un medidor de LCR de componentes pasivos. Descubra el tremendo valor con una gama de funciones que ayudan a este medidor a proporcionar las mediciones precisas que necesita. Vea la visualización simultánea con recuento de 20 000/2000 del parámetro principal en la pantalla retroiluminada de alto contraste. Puede establecer límites altos/bajos utilizando valores absolutos o porcentajes. La puesta a cero para interrupciones y cortocircuitos elimina impedancias de parásitos indeseadas de la medición. Utilice el accesorio de prueba integrado o los cables de prueba externos (incluidos). El LCR200 tiene una función de apagado automático que también se puede desactivar y un indicador de batería baja para avisarle cuándo debe reemplazar las baterías. Incluye cables de prueba y batería de 9 V.

Mide la inductancia, la capacitancia y la resistencia con el parámetro secundario Q (calidad), D (disipación), R (resistencia), P (fase), ESR (resistencia de series equivalentes)
Pantalla retroiluminada simultánea con recuento de 20 000/2000 del parámetro principal (L, C o R) con el parámetro secundario
La calibración para interrupciones y cortocircuitos elimina impedancias de parásitos indeseadas de la medición

Especificaciones

Especificaciones generales (Extech)
Capacitance 20 pF, 200 pF, 2000 pF, 20,000 nF, 200,00 nF, 2000,0 nF, 20,000 µF, 200,00 µF, 2,0000 mF, 20,00 mF
Dissipation Factor [DF] De 0 a 1999
Inductance 20 µH, 200 µH, 2000,0 µH, 20,0000 mH, 200,00 mH, 2000,0 H, 20,000 H, 200,00 H, 2000,0 H
Inductance Basic Accuracy ±(0,5 % de lectura + 5 dígitos)
Phase ±90°
Quality Factor [Q] De 0 a 1999
Resistance 20,00 Ω, 200,00 Ω, 2,0000 kΩ, 20,000 kΩ, 200,00 kΩ, 2,0000 MΩ, 20,000 MΩ, 200,0 MΩ
Test Frequency 100 Hz/120 Hz/1 kHz/10 kHz/100 kHz
Detalles adicionales
Certifications CE
Dimensions 7,6 × 3,5 × 1,6 pulgadas (193 × 88 × 41 mm)
Power 1 batería de 9 Vincl
Warranty 2 años
Weight 14,8 oz (420 g)
