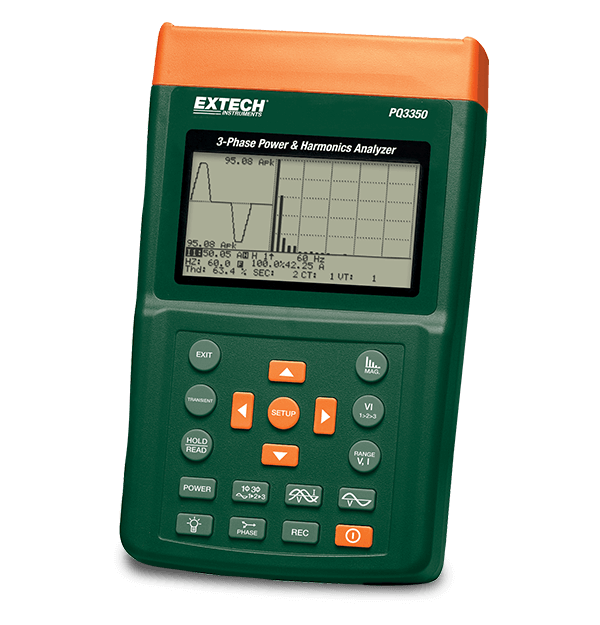

Extech PQ3350
Analizador de armónicos y potencia trifásica
El Extech PQ3350 es un analizador de armónicos y potencia trifásica fabricado para sistemas monofásicos y trifásicos/3 hilos o trifásicos/4 hilos. La gran pantalla LCD retroiluminada muestra hasta 35 parámetros en una pantalla. Con el PQ3350, los datos registran hasta 52 428 lecturas monofásicas o 17 476 lecturas trifásicas y muestran simultáneamente la distorsión armónica total (THD-F) y la forma de onda con valores máximos (1024 muestras/período). Incluye 4 cables de prueba de voltaje con pinzas retráctiles por émbolo, 8 baterías AA, adaptador universal CA, software, cable de interfaz USB y estuche. Las sondas de corriente se venden por separado.
Especificaciones
| Especificaciones generales (Extech) | |
|---|---|
| Armónicos | De 1 a 99 |
| Corriente CA | hasta 3000 A (depende de las sondas de pinza amperimétrica utilizadas) |
| Energía de potencia activa | De 0 mWh a 999 999 kWh |
| Energía de potencia reactiva | De 0,0 kVARh a 1000 MWh |
| Factor de cresta | De 1,00 a 99,99 |
| Factor de potencia | De 0,0 a +1,00 |
| Fase | de -180,0° a 0° a +180,0° |
| Frecuencia | De 45 a 65 Hz |
| Memoria | 52 428 registros (monofásico); 17 476 registros (trifásico) |
| Potencia activa | 9999 MW |
| Potencia aparente | 9999 kVA |
| Potencia reactiva | 9999 kVAR |
| Precisión básica de armónicos | ±2 % |
| Precisión básica de factor de cresta | ±(5 % de lectura + 30 dígitos) |
| Precisión básica de factor de potencia | ±(1,5 %° de lectura ± 8 dígitos) |
| Precisión básica de fase | ±1° |
| Precisión básica de frecuencia | 0,1 Hz |
| Precisión básica de pico de corriente CA | ±(5 % de lectura + 30 dígitos) |
| Precisión básica de pico de tensión CA | ±(5 % de lectura + 30 dígitos) |
| Precisión básica de potencia activa | ±(1 % de lectura + 8 dígitos) |
| Precisión básica de potencia aparente | VA = Vrms x Arms |
| Precisión básica de potencia reactiva | VAR = cuadrado (VA² -W² ) |
| Precisión básica de tensión CA | ±(0,5 % de lectura + 5 dígitos) |
| Precisión de corriente CA básica | ±(0,5 % de lectura + 5 dígitos) |
| RMS real | Sí |
| Voltaje CA | 600 V |
| Detalles adicionales | |
|---|---|
| Alimentación | 8 baterías AA (1,5 V) |
| Categoría de seguridad | CATIII - 600 V |
| Certificaciones | CE |
| Dimensiones | 10,1 × 6,1 × 2,3 pulgadas (257 × 155 × 57 mm) |
| Garantía | 2 años |
| Peso | 2,5 lb (1160 g) |
