Extech PQ34-30
Sondas de abrazadera flexibles de corriente 3000 A

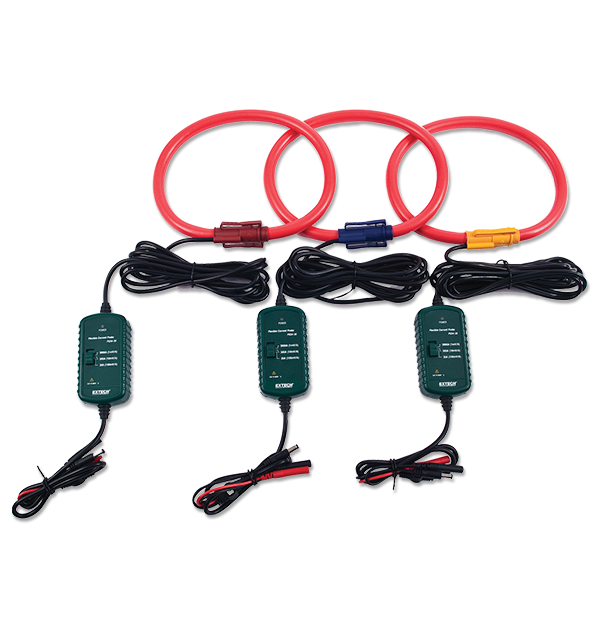

El Extech PQ34-30 es un conjunto de sondas de corriente flexibles de 3000 A para analizadores de calidad de energía PQ3450/PQ3470. Tiene una longitud de 61 cm (24 pulgadas) para rodear barras colectoras y haces de cables. Cambia entre 3 rangos: 3000 A, 300 A y 30 A.
Especificaciones
| Especificaciones generales (Extech) | |
|---|---|
| AC Current | 30 A, 300 A and 3000 A, seleccionable por interruptor |
| AC Current Basic Accuracy | ±1 % a escala completa (50/60 Hz) |
| Cable Length | 3,4 metros (11,2 pies) |
| Frequency Bandwidth | De 45 a 400 Hz. |
| Jaw Size | Flexible 23,6 pulgadas (600 mm) |
| Linearity_Hysteresis | ±0,2 % de lectura del 10 % al 100 % del rango |
| Minimum Load | 100 KΩ para la precisión especificada |
| Output Coupling | Acoplamiento de CA. |
| Output Sensitivity | 100 mV/A (rango 30 A), 10 mV/A (rango 300 A), 1 mV/A (rango 3000 A) |
| Phase Error | < ±1° (50/60 Hz) |
| Detalles adicionales | |
|---|---|
| Dimensions | 4,1 × 2,2 × 1,3 pulgadas (105 × 56,5 × 33 mm) |
| Power | 8 V ±1 V (suministrado desde el medidor) |
| Safety Category | CATIII - 600 V |
| Warranty | 2 años |
| Weight | 480 g (1,06 lb) |
Resources & Support
User Manual
Extech PQ34-30 User Manual
