Discontinued

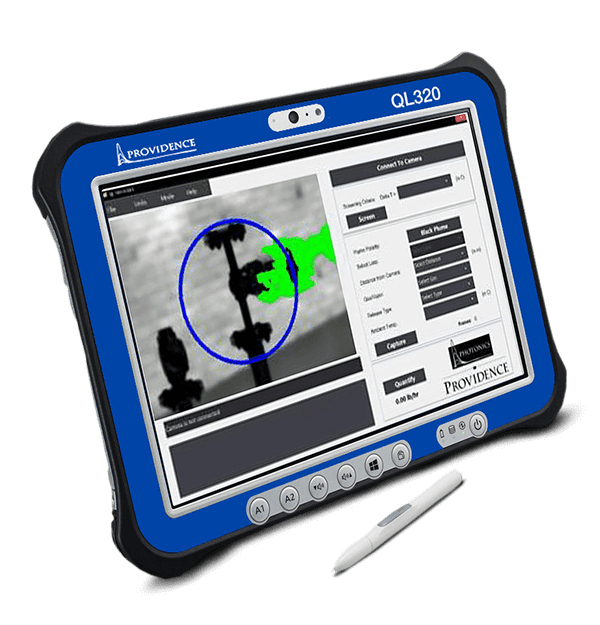

QL320
Sistema cuantitativo de visualización óptica de imágenes de gas para las cámaras de la serie G de FLIR (Gx620/Gx320/G620)
El QL320 de Providence Photonics es un sistema visualización óptica de imágenes de gas cuantitativa (QOGI, por sus siglas en inglés) que permite a los investigadores medir las tasas de fugas para metano y otros hidrocarburos. Esto elimina la necesidad de muestreo secundario con un analizador de vapor tóxico o una herramienta similar. Además, el QL320 no requiere un contacto cercano con el gas para medir las tasas de emisión, lo que lo convierte en una solución más segura para cuantificar fugas de gas.
Con el QL320, puede determinar las tasas de fugas de masa (lb/h o g/h) o volumétricas (cc/min o l/min) en la mayoría de gases de hidrocarburos. Mida el tamaño de las emisiones fugitivas a una distancia segura, de hasta 31,5 metros.
El QL320 tiene integradas herramientas necesarias para validar estudios de fugas, más una herramienta de evaluación de Δ de temperatura para determinar la idoneidad de las condiciones de fondo. Para informar sobre el terreno, se incluye el archivado de mediciones, video coloreado y datos sin procesar para el análisis y el posprocesamiento.
Este sistema basado en tableta es lo bastante resistente para utilizarse en campos petrolíferos, refinerías y otros centros industriales. La tableta con pantalla táctil resistente al polvo y al agua ofrece un alto contraste para facilitar la lectura en exteriores.
Especificaciones
| Generación de imágenes y óptica | |
|---|---|
| Cámaras compatibles | FLIR G620, FLIR Gx320, FLIR Gx620 |
| Modos de imagen | Single image snapshot with colorized plume and quantitative result |
| Resolución de pantalla | 1920 × 1200 WUXGA |
| Tamaño de la pantalla | 256,5 mm (10,1") |
| Medición y análisis | |
|---|---|
| Herramientas de medición | Evaluación de ΔT, resaltado de color de penacho en pantalla, grabación por lotes, calibración de gas sobre el terreno |
| Modos de medición | Tasas de fugas de masa (lb/h o g/h), volumétricas (cc/min o l/min) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Entrada | Teclado QWERTY en pantalla, lápiz electrónico resistente al agua |
| General | |
|---|---|
| Peso | 1,36 kg (3 lb) |
| Tamaño | 270 × 188 × 19 mm (10,6 × 7,4 × 0,75") |
| Interfaz de usuario | |
|---|---|
| Pantalla táctil | Multitáctil con guantes en 10 puntos + digitalizador |
| Tecnología de pantalla | Panasonic Toughpad FZ-G1 |
| Alimentación | |
|---|---|
| Tipo de batería | Batería recargable de ion de litio |
| Características medioambientales y certificaciones | |
|---|---|
| Medioambiental | Diseño con certificación MIL-STD-810G y certificación IP65 con sellado para todo tipo de condiciones climáticas |
