FLIR RS8513-HS InSb
Cámara MWIR de alta velocidad para aplicaciones de pruebas de alcance y científicas

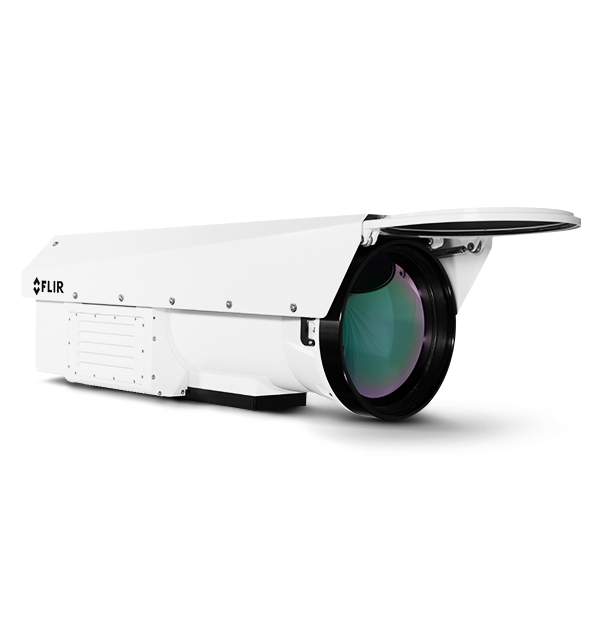

El sistema de cámara infrarroja FLIR RS8513-HS MWIR es una cámara térmica de alto rendimiento y un telescopio infrarrojo combinados en una única carcasa resistente a la intemperie, diseñados específicamente para aplicaciones de seguimiento y medición de largo alcance, incluido el ámbito militar, aeroespacial e investigación al aire libre. Diseñada en torno a un detector de antimoniuro de indio de onda media y alta resolución (1280 × 1024), tiene la capacidad de proporcionar datos hasta a 180 fotogramas por segundo. La RS8513-HS InSb ofrece un 24 % más de píxeles y un 46 % más de velocidad de fotogramas que el modelo anterior. Las múltiples opciones de salida de datos y vídeo simultáneas permiten integrar fácilmente la cámara en la mayoría de los sistemas de adquisición de datos.
Esta cámara de infrarrojos de alto rendimiento incluye una lente con zoom continuo de 10 aumentos y marcación de hora con precisión TSPI de imágenes y metadatos, todo en una sola carcasa impermeable.
Capture fácilmente datos térmicos a alta velocidad con resolución Full HD en objetivos a larga distancia y alta temperatura con el detector de antimoniuro de indio MWIR de 1,3 megapíxeles y la rueda de filtros calientes interna.
Vea, registre y analice datos fácilmente en FLIR Research Studio mediante las opciones de conexión de datos digitales 10 GigE o CoaxPress, manteniendo simultáneamente un control total de las funciones avanzadas de activación y sincronización
Especificaciones
| Highlighted | |
|---|---|
| Resolution | 1280 × 1024 |
| Detector Pitch | 12 μm |
| Spectral Range | De 3 a 5 µm |
| Detector Type | Antimoniuro de indio |
| Camera f_number | f/5 |
| Thermal Sensitivity_NETD | 25 mK (valor típico) |
| Frame Rate [Full Window] | Programable, de 0,0015 Hz a 181 Hz |
| Integration Time | De 270 ns a fotograma completo |
| ND Filter Wheel | Rueda de filtros motorizada con cuatro posiciones; los filtros estándar ND de 1 pulgada deben instalarse en fábrica |
| Focus | Campo de visión/enfoque motorizado |
| Generación de imágenes y óptica | |
|---|---|
| Analog Overlay | Se puede personalizar (capacidad de desactivar) |
| Camera f_number | f/5 |
| Detector Pitch | 12 μm |
| Detector Type | Antimoniuro de indio |
| Digital Zoom | 1x, Automático (mejor ajuste) |
| Focus | Campo de visión/enfoque motorizado |
| Frame Rate [Full Window] | Programable, de 0,0015 Hz a 181 Hz |
| Image Time Stamp | Sello de tiempo de precisión interno. Decodificador IRIG-B AM, TSPI preciso |
| Integration Time | De 270 ns a fotograma completo |
| Lens | Zoom de 120 mm a 1200 mm (métrica, metadatos de baja latencia) |
| Lens Cover | Opcional, motorizada |
| ND Filter Wheel | Rueda de filtros motorizada con cuatro posiciones; los filtros estándar ND de 1 pulgada deben instalarse en fábrica |
| Operability | >99,5 % (99,9% valor típico) |
| Palette | 8 bits seleccionables |
| Pixel Clock | 355 mHz |
| Radiometric Data Streaming | Ethernet simultánea de 10 Gigabits (GigE Vision), CoaXPress (CXP 2.0) enlace único a 10 GBPS o enlace doble a 5 GBPS |
| Readout Modes | Integración asíncrona al leer; integración asíncrona, después leer |
| Readout Type | Instantánea |
| Resolution | 1280 × 1024 |
| Sensor Cooling | Lineal de ciclo cerrado |
| Spectral Range | De 3 a 5 µm |
| Standard Video | HD-SDI |
| Subwindow Modes | Modo de ventanas flexible de hasta 64 × 4 (pasos de 64 columnas, 4 filas) |
| Thermal Sensitivity_NETD | 25 mK (valor típico) |
| Video Modes | HD-SDI: 720p a 50/59,9 Hz, 1080p a 25/29,9 Hz, 1080p a 60 Hz, 50 Hz |
| Medición y análisis | |
|---|---|
| Automatic Gain Control | Ecualización manual, lineal y meseta, ROI y DDE |
| Camera size [L x W x H] | 889 × 308 × 312 mm (35" × 12,125" × 12,3") |
| Comunicación y almacenamiento de datos | |
|---|---|
| Command and Control | 10 Gigabit Ethernet, serie RS-232, CoaXPress |
| Synchronization Modes | Entrada de sincronización, salida de sincronización, trinivel, vídeo |
| Trigger Mode[s] | Activación, software generado, tiempo generado |
| General | |
|---|---|
| Weight | Aproximadamente 43,2 kg (95 lb) sin tapa de lente motorizada |
| Alimentación | |
|---|---|
| Power | 24 V nominal, de 20 a 28 V aceptable |
| Características medioambientales y certificaciones | |
|---|---|
| Chassis IP Rating | IP65 |
| Mounting | 15 x orificios roscados de 3/8"-16 |
| Operating Temperature Range | De -20 °C a 50 °C (de -4 °F a 122 °F) |
