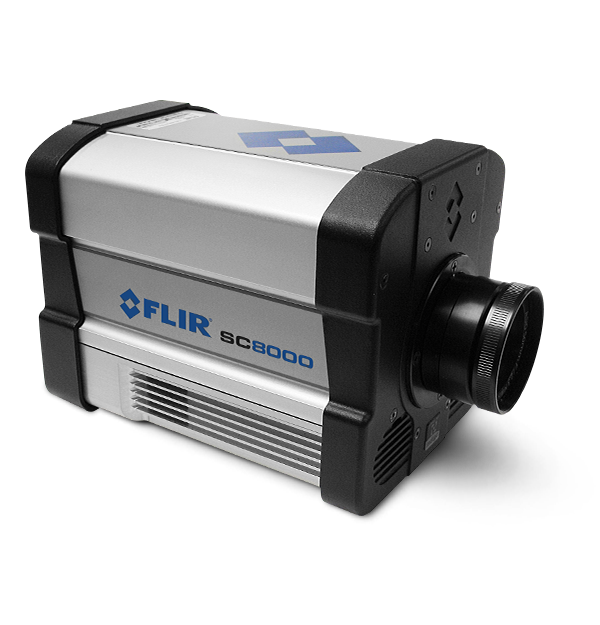

FLIR SC8000 HD
Cámara de infrarrojos para ciencia MWIR Megapixel de alta velocidad
El FLIR SC8200 tiene un detector de InSb FLIR de alta sensibilidad que ofrece una resolución de 1.024 × 1.024 megapíxeles reales para producir imágenes térmicas muy nítidas desde las que se pueden ver y medir los detalles más pequeños. Cuatro modos de funcionamiento preconfigurados activos proporcionan tiempos de integración ajustables, corrección de falta de uniformidad, reemplazo de píxeles defectuosos y ajustes de tamaño de ventana. La lectura FLIR proporciona datos digitales a 200 megapíxeles por segundo para una flexibilidad de imagen extrema.
Especificaciones
| Highlighted | |
|---|---|
| Resolución | 1344 × 784 |
| Paso del detector | 14 µm |
| Rango espectral | 3,0 - 5,0 µm o 1,5 - 5,0 µm |
| Tipo de detector | FLIR Antimoniuro de indio (InSb) |
| Número F de la cámara | f/4,0 |
| Rango dinámico | 14 bits |
| NETD | <25 mK |
| Frecuencia de imagen [ventana completa] | 124 Hz |
| Tiempo de integración | De 500 ns a fotograma completo |
| Rango de temperatura estándar | De -20 a 350 °C (de -4 a 662 °F) |
| Rango de temperatura opcional | Hasta 1500 °C (2732 °F) Hasta 2000 °C (3632 °F) |
| Filtrado | Tras la lente |
| Enfoque | Manual (motorizada y táctil, depende de la la lente) |
| Generación de imágenes y óptica | |
|---|---|
| Capacidad de pozo | 5,9 millones de electrones |
| Control de cámara | Gigabit Ethernet, USB, RS-232, Camera Link Full (o CXP) |
| Enfoque | Manual (motorizada y táctil, depende de la la lente) |
| Filtrado | Tras la lente |
| Frecuencia de imagen [ventana completa] | 124 Hz |
| Lectura | Instantánea |
| Lentes de aproximación/microscopios | NA |
| Lentes disponibles | TFOV 17 mm, 25 mm, 50 mm, 100 mm, 1000 mm (50 / 250 / 500 mm) Zoom continuo (50 / 500 mm) |
| Marca de hora en imagen | Reloj interno decodificador IRIG-B / Marca horaria precisa TSPI |
| Modos de lectura | Integración asíncrona al leer; integración asíncrona, después leer |
| Modos de subventana | Flexible (pasos de 64 columnas, 4 filas) |
| NETD | <25 mK |
| Número F de la cámara | f/4,0 |
| Operabilidad | >99,5 % (>99,9 % típico) |
| Paleta | 8 bits seleccionables |
| Paso del detector | 14 µm |
| Rango dinámico | 14 bits |
| Rango espectral | 3,0 - 5,0 µm o 1,5 - 5,0 µm |
| Refrigeración de sensor | Lineal de ciclo cerrado |
| Resolución | 1344 × 784 |
| Superposición | Personalizable (IRIG-B, fecha, tiempo de integración, temperatura interna , velocidad de fotogramas, modo de sincronización, horas de refrigerador) |
| Tiempo de integración | De 500 ns a fotograma completo |
| Tipo de detector | FLIR Antimoniuro de indio (InSb) |
| Transmisión de datos digitales | Gigabit Ethernet y Camera Link Full (o CoaXPress) simultáneos |
| Vídeo HD | HD-SDI 720p50/59/60 1080p25/29/30 |
| Zoom | 1-4×, zoom digital, panorámica |
| Medición y análisis | |
|---|---|
| Control de ganancia automático | Manual, lineal, ecualización de meseta, ROI, DDE |
| Precisión | ±2 °C o ±2 % de lectura |
| Rango de temperatura estándar | De -20 a 350 °C (de -4 a 662 °F) |
| Rango de temperatura opcional | Hasta 1500 °C (2732 °F) Hasta 2000 °C (3632 °F) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Modos de sincronización | Genlock; IRIG-B; entrada de sincronización, salida de sincronización, entrada de activación |
| Vídeo analógico | NTSC, PAL, S-Video, SVGA |
| General | |
|---|---|
| Peso [sin lente] | 4,5 kg (10 lb) |
| Tamaño [L. × An. × Al.] sin lente | 218 × 143 × 158 mm (8,6 × 5,64 × 6,21") |
| Alimentación | |
|---|---|
| Alimentación | 24 VCC |
| Características medioambientales y certificaciones | |
|---|---|
| Altitud | De 0 a 40 000 pies operativo; de 0 a 70 000 pies no operativo |
| Golpes y vibraciones | 40 g, 11 ms pulso ½ pulso sinusoidal / 4,3 g vibración aleatoria RMS, en los 3 ejes |
| Montaje | 2 × ¼"-20, 1 × 3/8" - 16, 4 × 10/24 |
| Rango de temperatura de almacenamiento | De -55 a 80 °C (de -67 a 176 °F) |
| Rango de temperatura operativa | De -40 a 50 °C (de -40 a 122 °F) |
