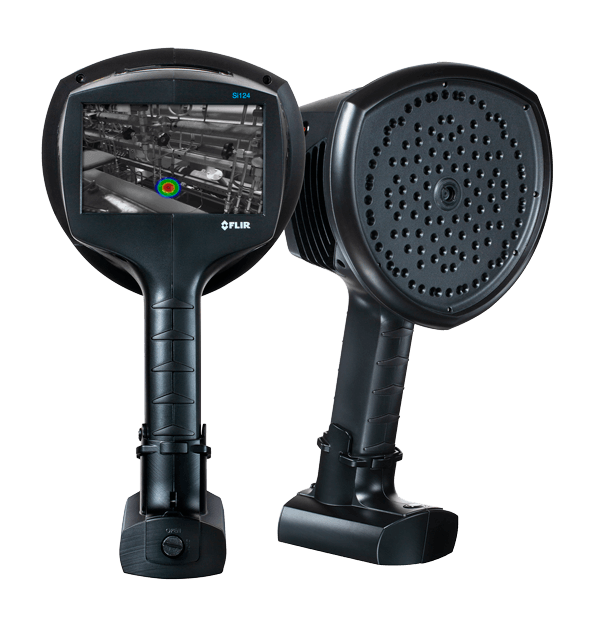

FLIR Si124-LD
Cámara de imagen acústica industrial para detección de fugas de aire comprimido
La cámara acústica FLIR Si124-LD puede ayudarle a localizar fugas presurizadas en sistemas de aire comprimido hasta 10 veces más rápido que los métodos tradicionales. Con 124 micrófonos, esta solución liviana que se maneja con una sola mano genera una imagen acústica precisa que muestra de forma visual información ultrasónica, incluso en entornos industriales con mucho ruido. La imagen acústica se transpone en tiempo real sobre la imagen de una cámara digital, lo que permite determinar con precisión la fuente del sonido. La Si124-LD cuenta con un complemento que le permite importar imágenes acústicas al paquete FLIR Thermal Studio para edición, análisis y creación avanzada de informes sin conexión. El análisis de campo y la generación de informes también se pueden realizar utilizando el servicio en la nube FLIR Acoustic Camera Viewer. Mediante una rutina de mantenimiento periódica, la cámara Si124-LD de FLIR puede ayudar a las instalaciones a ahorrar en las facturas de servicios y retrasar la inversión en la instalación de nuevos compresores.
Disponible en modelos adicionales que incluyen una opción de batería inalámbrica: la Si124-PD para aplicaciones de servicios de electricidad, o la Si124 para aplicaciones de servicios de electricidad y detección de fugas. Vea los modelos en la sección de productos relacionados a continuación.
Encuentre rápidamente fugas de aire presurizado
Detecte fugas de aire comprimido hasta 10 veces más rápido con la generación de imágenes acústicas que con los métodos tradicionales.
Minimice los costes excesivos de servicios públicos, los fallos de los equipos y el tiempo de inactividad al garantizar la presión de aire adecuada para los equipos neumáticos.
Clasifique la gravedad de las fugas en tiempo real con esta herramienta ligera e inteligente que se puede utilizar con una sola mano
Especificaciones
| Highlighted | |
|---|---|
| Medición acústica | 124 low-noise MEMS microphones, real-time sound visualization |
| Evaluación de la gravedad | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Distancia | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Tasa de fugas | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Generación de imágenes y óptica | |
|---|---|
| Actualización de software para la cámara | Automatic over Wi-Fi USB via computer |
| Campo de visión (FOV) | 62° × 49° |
| Frecuencia de imagen | Video: 25 fps Acoustic image: 30 fps |
| Frecuencia de imagen de vídeo | 25 fps |
| Rango dinámico | Low limit: <-15 dB High limit: >120 dB |
| Resolución de imagen de vídeo | 800 × 480 |
| Zoom | 2x digital zoom |
| Medición y análisis | |
|---|---|
| Ancho de banda | 2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz |
| Distancia | from 0.3 m (1.0 ft) up to 130 m (430 ft) |
| Evaluación de la gravedad | Si124-LD Acoustic Camera: N/A Si124-LD Cordless: Automatic AI-based severity assessment including recommended actions |
| Medición acústica | 124 low-noise MEMS microphones, real-time sound visualization |
| Tasa de fugas | In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft) |
| Interfaz de usuario | |
|---|---|
| Dispositivo de entrada | Resistive touchscreen |
| Indicador de encendido | LED (red) |
| Pantalla | Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable) |
| Alimentación | |
|---|---|
| Batería | Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A |
| Batería externa | LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A |
| Batería interna | Li-Ion 6 Wh |
| Cargador de batería | Si124-LD Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A
Max output: 13.8 V, 4.0 A Si124-LD Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A |
| Peso de la batería | 985 g (2.2 lb) |
| Tensión de entrada nominal | Si124-LD Acoustic Camera: 12 V
Max input: 15 V 2 A Si124-LD Cordless: 12 V Max input: 15 V 2.5 A |
| Características medioambientales y certificaciones | |
|---|---|
| Humedad de funcionamiento y almacenamiento | Recommended 0 to 90% |
| Rango de temperatura de almacenamiento | -20°C to 70°C (-4°F to 158°F) |
| Rango de temperatura operativa | –10°C to 50°C (14°F to 122°F) |
| General | |
|---|---|
| Longitud del cable de la batería | 0.75 m (2.46 ft), extended 1.5 m (4.92 ft) |
| Peso | Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb) |
| Peso del embalaje | Si124-LD Acoustic Camera: 4.5 kg (9.9 lb) Si124-LD Cordless: 4 kg (9 lb) |
| Peso total [incluidos todos los accesorios] | Si124-LD Acoustic Camera: 2.9 kg (6.4 lb) Si124-LD Cordless: 1.25 kg (2.76 lb) |
| Tamaño | Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in) |
| Tamaño de la batería | 90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in) |
| Tipo de embalaje | Cardboard box |
