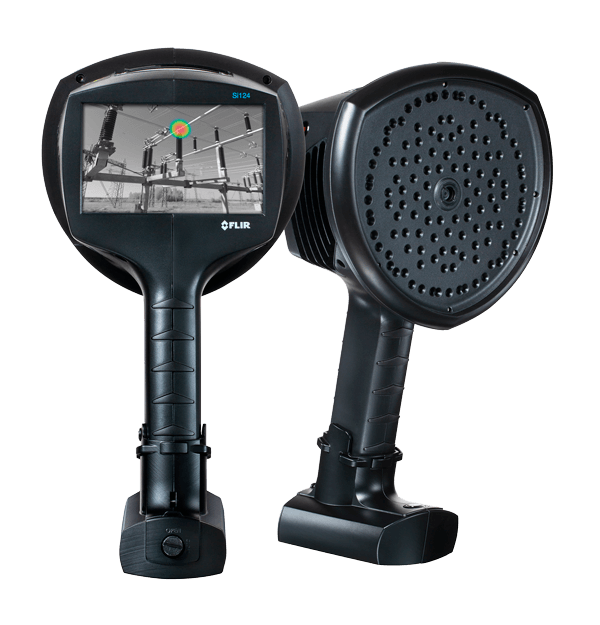

FLIR Si124

Cámara industrial de imágenes acústicas

La cámara de imágenes acústicas FLIR Si124 puede ayudarle a localizar fugas presurizadas en sistemas de aire comprimido o detectar descargas parciales de sistemas eléctricos de alto voltaje. Esta solución ligera y con una sola mano se puede utilizar para identificar problemas hasta 10 veces más deprisa que con los métodos tradicionales. Con 124 micrófonos, la Si124 genera una imagen acústica precisa que muestra visualmente información ultrasónica, incluso en entornos industriales ruidosos. La imagen acústica se transpone en tiempo real sobre la imagen de una cámara digital, lo que permite determinar con precisión la fuente del sonido. La Si124 cuenta con un complemento que permite a los usuarios importar imágenes acústicas al paquete FLIR Thermal Studio para edición, análisis y creación avanzada de informes sin conexión. El análisis de campo y la generación de informes también se pueden realizar utilizando el servicio en la nube FLIR Acoustic Camera Viewer. Mediante una rutina de mantenimiento periódica, la FLIR Si124 puede ayudar a las instalaciones a ahorrar en las facturas eléctricas y retrasar la inversión en la instalación de nuevos compresores.
Disponible en modelos adicionales que incluyen una opción de batería inalámbrica: la Si124-LD para aplicaciones de detección de fugas o la Si124-PD para aplicaciones de servicios eléctricos. Vea los modelos en la sección de productos relacionados a continuación.

Encuentre rápidamente las fugas de aire presurizadas y las descargas parciales

Detecte fugas de aire comprimido, descargas parciales y coronas hasta 10 veces más rápido con la generación de imágenes acústicas que con los métodos tradicionales.

Reduzca los excesivos costes de servicios públicos, los fallos en el equipo y los periodos de inactividad garantizando una adecuada presión de aire en el equipo neumático y ubicando las descargas parciales o coronas de forma precisa

Clasifique la gravedad de las fugas y los tipos de descargas parciales en tiempo real con esta herramienta ligera e inteligente que se puede utilizar con una sola mano

Especificaciones

Highlighted
Medición acústica	124 low-noise MEMS microphones, real-time sound visualization
Clasificación de descargas	• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
Evaluación de la gravedad	Automatic AI-based severity assessment including recommended actions
Distancia	from 0.3 m (1.0 ft) up to 130 m (430 ft)
Tasa de fugas	In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)

Generación de imágenes y óptica
Actualización de software para la cámara	Automatic over Wi-Fi USB via computer
Campo de visión (FOV)	62° × 49°
Frecuencia de imagen	Video: 25 fps Acoustic image: 30 fps
Frecuencia de imagen de vídeo	25 fps
Rango dinámico	Low limit: <-15 dB High limit: >120 dB
Resolución de imagen de vídeo	800 × 480
Zoom	2x digital zoom

Medición y análisis
Ancho de banda	2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz
Clasificación de descargas	• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
Detección de descarga	Automatic detection 50 / 60 Hz
Distancia	from 0.3 m (1.0 ft) up to 130 m (430 ft)
Evaluación de la gravedad	Automatic AI-based severity assessment including recommended actions
Medición acústica	124 low-noise MEMS microphones, real-time sound visualization
Tasa de fugas	In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)

Interfaz de usuario
Dispositivo de entrada	Resistive touchscreen
Indicador de encendido	LED (red)
Pantalla	Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable)

Alimentación
Batería	Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A
Batería externa	LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A
Batería interna	Li-Ion 6 Wh
Cargador de batería	Si124 Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A Max output: 13.8 V, 4.0 A Si124 Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A
Peso de la batería	985 g (2.2 lb)
Tensión de entrada nominal	Si124 Acoustic Camera: 12 V Max input: 15 V 2 A Si124 Cordless: 12 V Max input: 15 V 2.5 A

Características medioambientales y certificaciones
Garantía	http://www.flir.com/warranty/
Humedad de funcionamiento y almacenamiento	Recommended 0 to 90%
Intervalo de temperaturas de funcionamiento y almacenamiento	Recommended –10°C to 50°C (14°F to 122°F)
Rango de temperatura de almacenamiento	-20°C to 70°C (-4°F to 158°F)
Rango de temperatura operativa	–10°C to 50°C (14°F to 122°F)

General
Longitud del cable de la batería	0.75 m (2.46 ft), extended 1.5 m (4.92 ft)
Peso	Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb)
Peso del embalaje	Si124 Acoustic Camera: 4.5 kg (9.9 lb) Si124 Cordless: 4 kg (9 lb)
Peso total [incluidos todos los accesorios]	Si124 Acoustic Camera: 2.9 kg (6.4 lb) Si124 Cordless: 1.25 kg (2.76 lb)
Tamaño	Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in)
Tamaño de la batería	90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in)
Tipo de embalaje	Cardboard box
