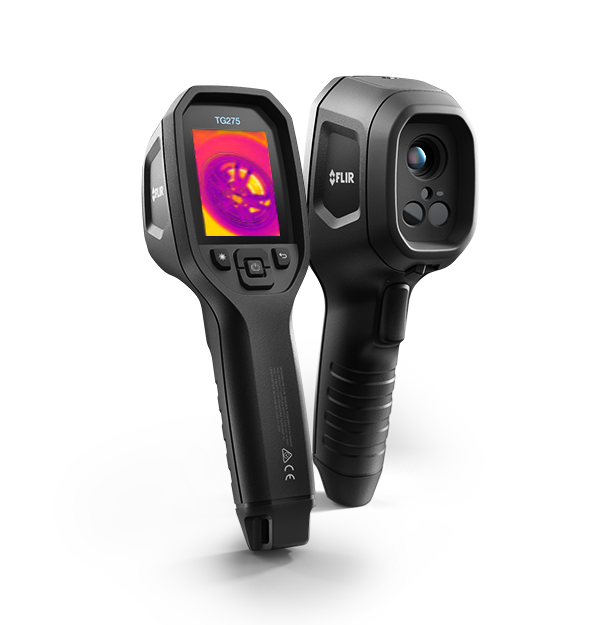

FLIR TG275
Cámara térmica para diagnósticos de automoción
La FLIR TG275 está diseñada específicamente para técnicos de mantenimiento y reparaciones del sector del automóvil que quieren agilizar los procedimientos de diagnóstico y evitar que queden problemas sin detectar. Esta herramienta de diagnóstico, que incluye IGM™ (medición guiada por infrarrojos), combines la medición de temperatura sin contacto con la termografía para ayudarle a realizar las reparaciones, detectar posibles fallos y grabar imágenes para garantizar a los clientes que se ha solucionado el problema. Esta asequible cámara termográfica es ideal para diagnosticar problemas en relés y conmutadores, drenaje parásito en la batería, componentes del tren propulsor, sistemas de climatización (conductos) y mucho más.
Especificaciones
| Highlighted | |
|---|---|
| Resolución de IR | 160 × 120 píxeles |
| Sensibilidad térmica/NETD | <70 mK |
| Precisión | ±1,5 °C (2,7 °F) para temperaturas de 50 a 100 °C (de 122 a 212 °F); hasta ±3 °C (±5,4 °F) de -25 a 50 °C (de -13 a 122 °F) y de 100 a 550 °C (de 212 a 1022 °F) |
| Campo de visión (FOV) | 57° × 44° |
| Modos de imagen | • MSX® (imagen dinámica multiespectral) • Visual con lectura de temperatura |
| Pantalla | LCD en color de 2,4" de 320 × 240 píxeles |
| Soporte de almacenamiento | eMMC 4 GB |
| Generación de imágenes y óptica | |
|---|---|
| Ajuste automático de imagen | Sí |
| Campo de visión (FOV) | 57° × 44° |
| Cámara digital integrada | Sí |
| Distancia de medición mínima | 0,26 m (0,85 ft) |
| Distancia focal mínima | 0,3 m (0,98 ft) |
| Enfoque | Enfoque libre |
| Frecuencia de la imagen | 8,7 Hz |
| Galería | Sí |
| Láser | El láser de clase 1 indica el área de medición de temperatura activada al pulsar el botón |
| Mejora digital de la imagen | Sí |
| Modos de imagen | • MSX® (imagen dinámica multiespectral) • Visual con lectura de temperatura |
| Paletas de colores | Iron, Rainbow, White hot, Black hot, Arctic, Lava |
| Paso del detector | 12 µm |
| Rango espectral | 7,5 - 14 µm |
| Resolución de IR | 160 × 120 píxeles |
| Sensibilidad térmica/NETD | <70 mK |
| Tipo de detector | Matriz de plano focal (FPA), microbolómetro no refrigerado |
| Medición y análisis | |
|---|---|
| Comandos de configuración | • Adaptación local de las unidades, idioma, formatos de fecha y hora • Brillo de pantalla (alto, medio, bajo) • Galería, eliminación de imágenes |
| Corrección de emisividad | Sí: 4 niveles preestablecidos con ajuste personalizado, de 0,1 a 0,99 |
| Medidor puntual | Punto central sí/no |
| Peso de la cámara, batería incluida | 0,394 kg (13,9 oz) |
| Precisión | ±1,5 °C (2,7 °F) para temperaturas de 50 a 100 °C (de 122 a 212 °F); hasta ±3 °C (±5,4 °F) de -25 a 50 °C (de -13 a 122 °F) y de 100 a 550 °C (de 212 a 1022 °F) |
| Punto central | Sí |
| Rango de temperatura del objeto | De -25 a 550 °C (de -13 a 1022 °F) |
| Tamaño de la cámara (L. × An. × Al.) | 210 × 64 × 81 mm (8,3 × 2,5 × 3,2") |
| Interfaz de usuario | |
|---|---|
| Idiomas | Alemán, checo, chino simplificado, chino tradicional, coreano, danés, español, finés, francés, griego, holandés, húngaro, inglés, italiano, japonés, noruego, polaco, portugués, ruso, sueco, turco |
| Pantalla | LCD en color de 2,4" de 320 × 240 píxeles |
| Comunicación y almacenamiento de datos | |
|---|---|
| Capacidad de almacenamiento de imágenes | 4 GB para almacenar hasta 50 000 imágenes |
| Expansión de memoria | N/D |
| Formato de imagen guardada | JPEG |
| Interfaz | USB 2.0, Bluetooth |
| Soporte de almacenamiento | eMMC 4 GB |
| Tipo de memoria | Interna |
| USB | USB tipo C: transferencia de datos/alimentación |
| USB - Estándar | USB 2.0 de alta velocidad |
| Alimentación | |
|---|---|
| Duración de la carga de la batería | 30 días mínimo |
| Gestión energética | Ajustable: apagado, 5 min, 15 min, 30 min |
| Sistema de carga | La batería se carga dentro de la cámara |
| Temperatura de carga | De 0 a 45 °C (de 32 a 113 °F) |
| Tiempo de carga | 4 horas al 90 %; 6 horas al 100 % |
| Tiempo operativo de la batería | 5 horas de análisis continuo, 4,5 horas con el láser encendido |
| Tipo de batería | Batería de ion de litio recargable |
| Voltaje de la batería | 3,7 V |
| Características medioambientales y certificaciones | |
|---|---|
| EMC | • EN 61000-6-3 •EN 61000-6-2 •FCC 47 CFR Parte 15 clase B |
| Espectro de radio | • ETSI EN 300 328 • FCC parte 15.249 • RSS-247 edición 2 • EN 301 489-1:2011 • EN 301 489-17:2009 |
| Garantía | Garantía 2-10 de FLIR |
| Golpes | 25 g (IEC 60068-2-27) |
| Humedad (operativa y de almacenamiento) | Del 0 al 90 % de HR (de 0 a 37 °C (de 32 a 98,6 °F)), del 0 al 65 % de HR (de 37 a 45 °C (de 98,6 a 113 °F)), del 0 al 45 % de HR (de 45 a 55 °C (de 113 a 131 °F)) |
| Montaje en trípode | 1/4", -20 en la base del mango |
| Protección | IP 54 (IEC60529) |
| Prueba de caída | Diseñado para 2 m (6,6 ft) |
| Rango de temperatura de almacenamiento | De -30 a 55 °C (de -22 a 131 °F) |
| Rango de temperatura operativa | De -10 a 45 °C (de 14 a 113 °F) |
| Seguridad | CE/CB/EN61010/UL |
| Vibración | 2 g (IEC 60068-2-6) |
| General | |
|---|---|
| Incluye | TG275, documentación impresa, correa para la muñeca, cable USB, estuche de transporte |
| Peso [batería incluida] | 0,394 kg (13,9 oz) |
