Discontinued

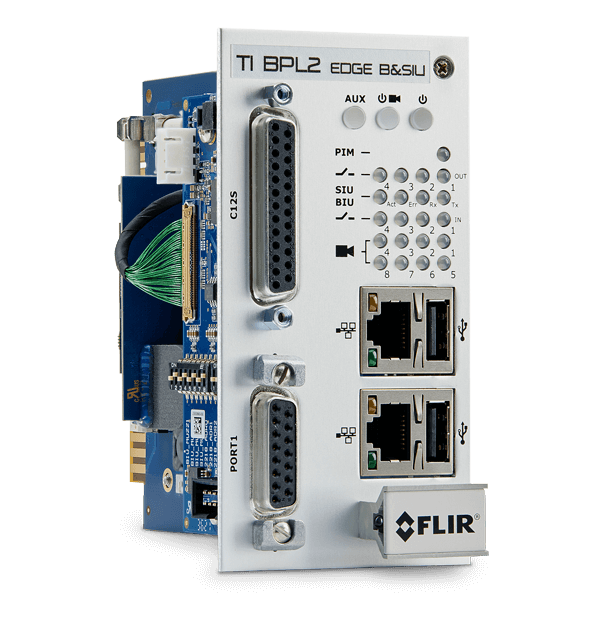

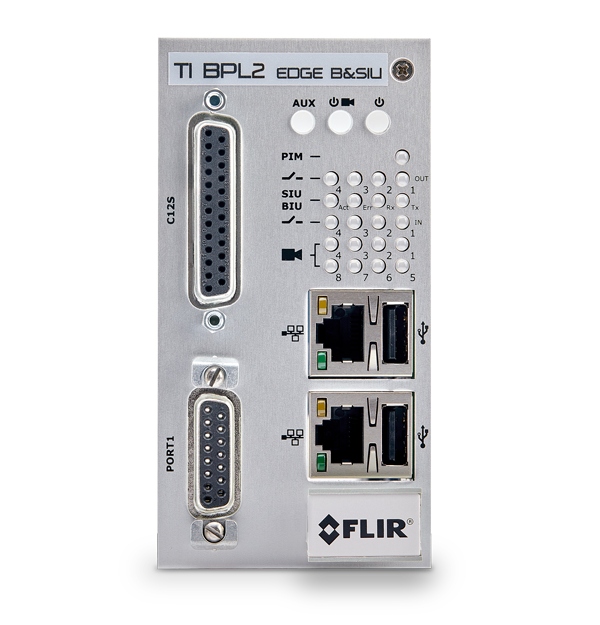

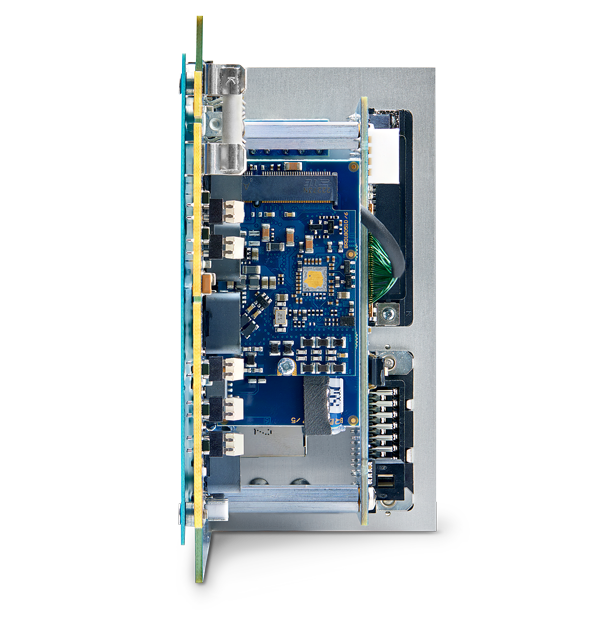

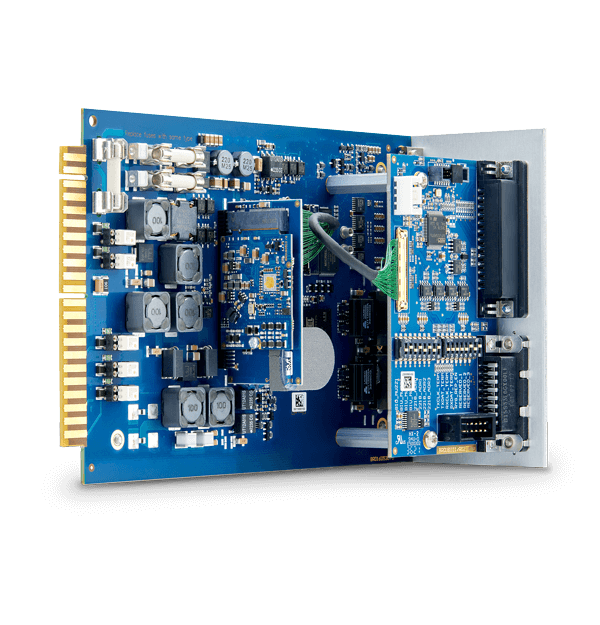

INTERFAZ TI BPL2 EDGE B Y SIU
Interfaz Edge de banda ancha por red eléctrica de segunda generación
• Conecta salidas de zona de sensores BPL2 o sensores de línea de alimentación (PL) a un controlador, proporcionando alimentación y comunicaciones a sensores BPL2 o sensores PL
• Conecta el PC a los sensores BPL2 o sensores PL para la configuración y visualización del sistema
• Cantidad máxima de cámaras: Cuatro sensores BPL2 o PL
• Sensores BPL2 compatibles: ThermiCam2, TrafiCam X-Stream2 y TrafiSense 2
• Sensores PL compatibles: TrafiOne
• Máximo recomendado de hasta cuatro sensores BPL2/PL
Especificaciones
| Comunicaciones | |
|---|---|
| Connector | Sensor de cable BPL2 – Interfaz: 3 cables mediante abrazaderas (trasera): 2 cables para alimentación y comunicación de CC: banda ancha sobre línea de alimentación (BPL) y 1 cable para conexión a tierra funcional Montaje de interfaz: Montaje en bastidor EDGE |
| Ethernet | 2 conectores Ethernet RJ45 (conmutación automática 10/100 Mbit/s) |
| Input | Conector C12S disponible en la parte delantera para SIU a controlador ATC 4 contactos secos acoplados ópticamente a través del conector EDGE (parte trasera, clavijas F/H, W/X, S/T, Y/Z) Imáx = 50 mA, Umáx = 48 VCC Cerrar en evento o abrir en evento (configuración en software) 4 LED de salida (frontal, verde) Salida de detección de 1 a 4 y salida de detección común de 1 a 4 4 contactos de entrada a través del conector EDGE (trasero, clavijas 1, 2, 3, 10) 4 LED de entrada (frontal, verde) Nota: se pueden añadir un máximo de 20 salidas de detección adicionales a través de un máximo de cinco unidades USB de 4 E/S |
| Output | Salidas de detección: 64 estados de salida a través del conector del Puerto 1 (frontal, SDLC) al controlador TS-2/ATC Salidas de error: 1 componente de interruptor óptico aislado a través del conector EDGE (parte posterior, clavijas J/K) - Imáx = 50 mA, Umáx = 48 VCC Abierto en evento (salida de hardware) 8 LED de estado del sensor BPL2 (frontal, bicolor verde/rojo) Salida de error y salida de error común Función de salida de error: Salida de error activa = error en TI BPL2 EDGE B&SIU o fallo de alimentación, o Salida de error activa = error en 4 USB de E/S con salida(s) asignadas (p. ej., sin comunicaciones), o Salida de error activa = error en el sensor BPL2 correspondiente (p. ej., sin comunicaciones) |
| Electricidad | |
|---|---|
| Power | Entrada de alimentación: 12 V CC a 60 V CC, a través del conector EDGE (parte posterior, clavijas A/B, sensible a la polaridad), botón de encendido y LED (parte frontal, bicolor verde/rojo) Separado de 24 V CC a 48 V CC a través del conector EDGE (parte posterior, clavijas D/E) para sensores BPL2 Nota: Se recomienda 48 V CC en las clavijas D/E cuando hay varios sensores BPL2 o largas distancias de cable Salida de alimentación: Entrada de alimentación nominal, a través del conector EDGE (parte posterior, clavijas P/R, insensible a la polaridad) Nota: Comunicaciones BPL2 con sensores BPL2 añadidos a nivel de interfaz Consumo de energía: Solo interfaz: típico ≤5 W (6 W pico en el arranque) Máximo, interfaz con periferia: <100 W a 24 V CC Consumo de corriente: Solo interfaz: típico ≤210 mA a 24 V CC Máximo, interfaz con periferia: <4 A a 24 V CC |
| Características medioambientales | |
|---|---|
| Operating Temperature Range | Especificaciones NEMA II: De -34 °°C a 74 °°C (de -29,2 °°F a 165,2 °°F) |
| Shock and Vibration | FCC: Clase B de la Parte 15 de la FCC Especificaciones NEMA II de choque y vibración |
| Mecánica | |
|---|---|
| Dimensions | Altura × Anchura × Profundidad: 115 mm × 59 mm × 191 mm (4,53 pulgadas × 2,32 pulgadas × 7,52 pulgadas) Altura y profundidad estándar del bastidor US EDGE; ancho = ranura doble |
| Weight | 450 g (1 lb) |
Resources & Support
Datasheet
FLIR TI BPL2 EDGE Datasheet
