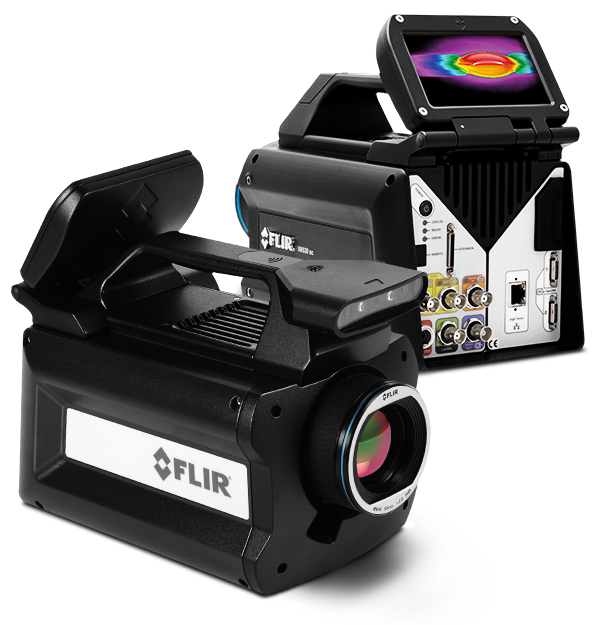

La cámara termográfica X6530sc de FLIR proporciona un excelente rendimiento de medición térmica y conectividad avanzada para científicos y profesionales de I + D que trabajan con las aplicaciones más exigentes. La cámara está equipada con un detector Mercury Cadmium Telluride (MCT) refrigerado que produce imágenes térmicas nítidas de 640 x 512 píxeles y detecta diferencias de temperatura inferiores a 25 mK. También presenta una rueda de filtro motorizada de 4 ranuras con reconocimiento de filtro automático y ajuste de parámetros de medición.
Especificaciones
| Highlighted | |
|---|---|
| Resolution | 640 × 512 |
| Detector Pitch | 15 µm |
| Spectral Range | 7,7 - 9,3 µm |
| Detector Type | Teluro de mercurio-cadmio (MCT) |
| Camera f_number | 3,0 |
| Dynamic Range | 14 bits, 16 bits con DRX |
| NETD | <25 mK (20 mK valor típico) |
| Frame Rate | 145 Hz: 640 × 512 Hasta 3699 Hz: 132 × 8 |
| Integration Time | De 10 a 20 000 µs |
| Standard Temperature Range | De 5 a 150 °C |
| Filtering | Motorizado de 4 posiciones con compensación de deriva e identificación automática |
| Focus | Mecanismo USL o manual |
| Generación de imágenes y óptica | |
|---|---|
| Analog Palettes | 8 bits seleccionables |
| Available Lenses | NA |
| Camera f_number | 3,0 |
| Close_up Lenses_Microscopes | NA |
| Detector Pitch | 15 µm |
| Detector Type | Teluro de mercurio-cadmio (MCT) |
| Digital Data Streaming | Gigabit Ethernet y Camera Link Base simultáneo |
| Display Overlay | Medición y escala de la temperatura |
| Dynamic Range | 14 bits, 16 bits con DRX |
| Filtering | Motorizado de 4 posiciones con compensación de deriva e identificación automática |
| Focus | Mecanismo USL o manual |
| Frame Rate | 145 Hz: 640 × 512 Hasta 3699 Hz: 132 × 8 |
| HD Video | DVI 1080p |
| Image Analysis | Análisis de temperatura en la cámara |
| Image Time Stamp | Reloj interno decodificador IRIG-B / Marca horaria precisa TSPI |
| Integration Time | De 10 a 20 000 µs |
| Motorized Focus Mechanism | Sí |
| NETD | <25 mK (20 mK valor típico) |
| On Camera Display | Pantalla LCD táctil extraíble (800 × 480) |
| Operability | >99 % |
| Readout | Instantánea digital (X8400sc/X6580sc) - Instantánea analógico (X6550sc/X6540sc/X6530sc) |
| Readout Modes | Integración asíncrona al leer; integración asíncrona, después leer |
| Resolution | 640 × 512 |
| Sensor Cooling | Rotatorio de ciclo cerrado |
| Spectral Range | 7,7 - 9,3 µm |
| Subwindow Modes | Definido por el usuario |
| Well Capacity | 6,36 millones de electrones |
| Medición y análisis | |
|---|---|
| Accuracy | ±1 °C o ±1 % de lectura |
| Automatic Gain Control | Manual, lineal, ROI |
| Calibration | Calibración personalizada a petición |
| Standard Temperature Range | De 5 a 150 °C |
| Comunicación y almacenamiento de datos | |
|---|---|
| Synchronization Modes | IRIG-B; entrada de sincronización, entrada de activación |
| General | |
|---|---|
| Size [L x W x H ] w_o Lens | 280 × 150 × 180 mm |
| Weight [without lens] | 5,05 kg |
| Alimentación | |
|---|---|
| Power | 24 VCC |
| Características medioambientales y certificaciones | |
|---|---|
| Mounting | UNC 1/4"−20 + 3× rosca M5 |
| Operating Temperature Range | De -20 a 50 °C |
| Shock and Vibration | Operativo 15G, IEC 68-2-29 / Operativo 2G, IEC 68-2-26 |
