電子機器の検査、製造工程の監視、非破壊検査など向けに設計されたFLIR A6700 MWIRカメラは、高速の熱イベントや動きの速い対象物の撮影に最適です。露光時間が短いため、対象の動きを止めて正確な温度計測をうことができます。実際、カメラの画像出力設定を変更すれば、フレームレートを1秒当たり480フレームまで高め、さらに高速の熱イベントの特徴も正確に把捉できるようになるため、試験中に重要なデータを見落とす恐れはありません。
リアルタイムの熱解析に適した、お手頃で柔軟なソリューション
FLIR A6700は、3.0～5.0 µmの波長帯(1.0～5.0 µmの広帯域オプション)で動作し、非常に詳細な327,680ピクセルの画像を生成します。
スナップショットモードでは、シーンから各ピクセルを同時にキャプチャーできるため、動きの速い対象物の温度測定に極めて重要です。
ギガビットイーサネットとアナログビデオは同時にアクティブになりますが、独立した制御も可能なため、記録と表示において大きな柔軟性がもたらされます。
仕様
| Highlighted | |
|---|---|
| Resolution | 640 × 512 |
| Pixel Size [Square] | 15µm |
| Spectral Range | A6700 中波長赤外線、A6702 中波長赤外線： 1.0 – 5.0 µm A6701 中波長赤外線、A6703 中波長赤外線： 3.0 – 5.0 µm |
| Detector Type | FLIRインジウムアンチモン（InSb） |
| Camera f_number | A6700 中波長赤外線、A6701 中波長赤外線： f/2.5 A6702 中波長赤外線、A6703 中波長赤外線： f/4.0 |
| Dynamic Range | 14ビット |
| Frame Rate [Full Window] | プログラマブル、0.0015 Hz～60 Hz |
| Integration Time | 480 ns～フルフレーム |
| Standard Temperature Range [with band matched optics] | A6700 中波長赤外線：-20°C～300°C (-4°F～572°F) A6701 中波長赤外線、A6703 中波長赤外線：顕微鏡の場合、-20°C～350°C（-4°F～662°F）、-10°C（50°F） A6702 中波長赤外線：-20°C～350°C（-4°F～662°F） |
| Optional Temperature Range [with band matched optics] | 45°C～600°C/113°F～1112°F（ND1）、 250°C～2000°C/482°F～3632°F（ND2）、 500°C～3000°C/932°F～5432°F（ND3） |
| Filter Holder [Warm] | 標準的な直径1インチのフィルターに対応するレンズ後部マウント |
| Focus | マニュアル |

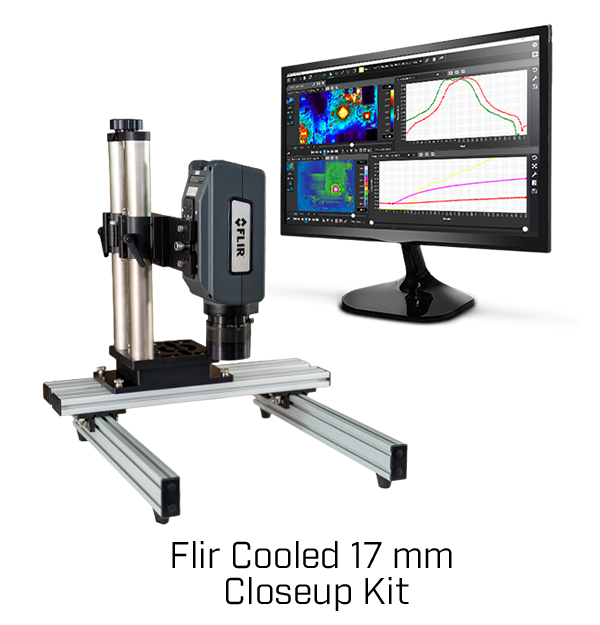

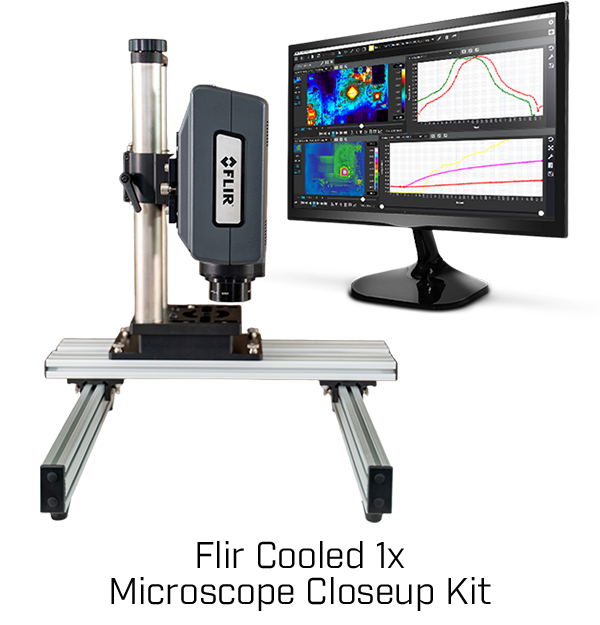

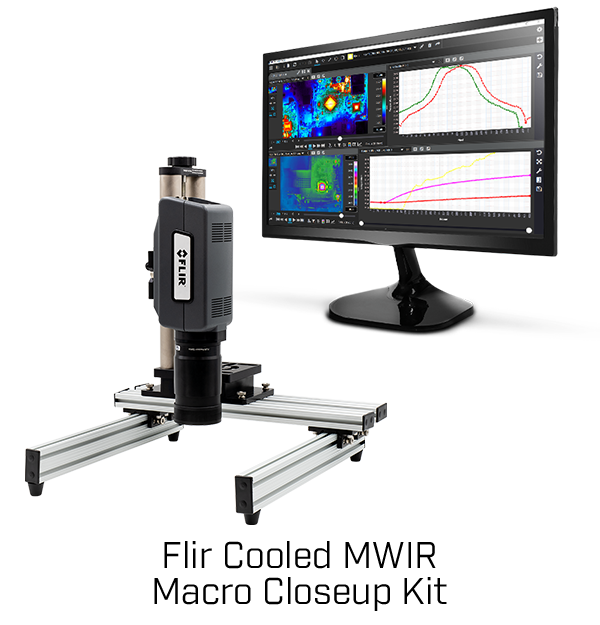

| Box Contents | Box Contents for Kits: • FLIR A6701 InSb (3.0 - 5.0μm), 640x512, f/2.5, GigE, 60Hz (29440-201) • MWIR 3-5um Thermographic Calibration for -20°C to +350°C (CAL35-STD) • Research Studio - Professional Edition - 1 Year License (Online Activation) (4232535) • Heavy Duty Open Base Camera Stand (4257132) And one of the following: • 50mm macro lens 3.0-5.0µm, f/2.5 (FPO Manual Bayonet) (T300585) or • 1x Microscope, 3.0-5.0µm, f/2.5 (4214995) or • 17mm lens, 3.0-5.0µm, f/2.5 (FPO Manual Bayonet) (4215423) |
| イメージングとレンズ | |
|---|---|
| Available Lenses | A6700 中波長赤外線、A6702 中波長赤外線： 25 mm、50 mm、100 mm A6701 中波長赤外線、A6703 中波長赤外線： 17 mm、25 mm、50 mm、100 mm、200 mm |
| Camera f_number | A6700 中波長赤外線、A6701 中波長赤外線： f/2.5 A6702 中波長赤外線、A6703 中波長赤外線： f/4.0 |
| Close_up Lenses_Microscopes | A6700 中波長赤外線、A6702 中波長赤外線：利用できる顕微鏡がありません A6701 中波長赤外線、A6703 中波長赤外線：1X、3X |
| Detector Type | FLIRインジウムアンチモン（InSb） |
| Dynamic Range | 14ビット |
| Filter Holder [Warm] | 標準的な直径1インチのフィルターに対応するレンズ後部マウント |
| Focus | マニュアル |
| Frame Rate [Full Window] | プログラマブル、0.0015 Hz～60 Hz |
| Image Time Stamp | ○ |
| Integration Time | 480 ns～フルフレーム |
| Lens Interface | FLIR FPO（4タブバヨネット） |
| On Camera Image Storage | なし |
| Operability | ≥99.8%（通常≥99.95%） |
| Overlay | 固定構成、オフに設定可能 |
| Palette | 選択可能な8ビット |
| Pixel Clock | 50 MHz |
| Pixel Size [Square] | 15µm |
| Radiometric Data Streaming | ギガビットイーサネット（GigE Vision） |
| Readout Modes | 読み取り時に非同期統合、非同期統合後に読み取り |
| Readout Type | スナップショット |
| Resolution | 640 × 512 |
| Sensor Cooling | クローズドサイクルロータリー |
| Spectral Range | A6700 中波長赤外線、A6702 中波長赤外線： 1.0 – 5.0 µm A6701 中波長赤外線、A6703 中波長赤外線： 3.0 – 5.0 µm |
| Standard Video | SDI |
| Standard Video Zoom | 自動、可変 |
| Subwindow Modes | フル、ハーフ、クォーターウィンドウ |
| Thermal Sensitivity_NETD [typical] | A6700 中波長赤外線、A6702 中波長赤外線：≤通常25 mK A6701 中波長赤外線、A6703 中波長赤外線：≤通常20 mK |
| Video Modes | SDI： 720p@50/59.9、1080p@25/29.9 |
| 測定解析 | |
|---|---|
| Accuracy | ≤100°C（≤212°F）、±2°C（±3.6°F） 精度（通常±1°C/1.8°F）、>100°C ±読み取り値の2%（±通常1%） |
| Ambient Drift Compensation [with factory cal] | ○ |
| Automatic Gain Control | マニュアル、リニア、プラトーイコライゼーション、DDE |
| Optional Temperature Range [with band matched optics] | 45°C～600°C/113°F～1112°F（ND1）、 250°C～2000°C/482°F～3632°F（ND2）、 500°C～3000°C/932°F～5432°F（ND3） |
| Standard Temperature Range [with band matched optics] | A6700 中波長赤外線：-20°C～300°C (-4°F～572°F) A6701 中波長赤外線、A6703 中波長赤外線：顕微鏡の場合、-20°C～350°C（-4°F～662°F）、-10°C（50°F） A6702 中波長赤外線：-20°C～350°C（-4°F～662°F） |
| 通信とデータ保存 | |
|---|---|
| Command and Control | GenICam（GigE） |
| Synchronization Modes | 同期 |
| 一般仕様 | |
|---|---|
| Box Contents | Box Contents for Kits: • FLIR A6701 InSb (3.0 - 5.0μm), 640x512, f/2.5, GigE, 60Hz (29440-201) • MWIR 3-5um Thermographic Calibration for -20°C to +350°C (CAL35-STD) • Research Studio - Professional Edition - 1 Year License (Online Activation) (4232535) • Heavy Duty Open Base Camera Stand (4257132) And one of the following: • 50mm macro lens 3.0-5.0µm, f/2.5 (FPO Manual Bayonet) (T300585) or • 1x Microscope, 3.0-5.0µm, f/2.5 (4214995) or • 17mm lens, 3.0-5.0µm, f/2.5 (FPO Manual Bayonet) (4215423) |
| Size [L x W x H ] w_o Lens | 226 × 102 × 109 mm（8.9 × 4.0 × 4.3インチ） |
| Weight [without lens] | 2.3 kg（5ポンド） |
| 電源 | |
|---|---|
| Power | 24 VDC（<24 W 定常状態） |
| 環境と認定 | |
|---|---|
| Mounting | 2 × ¼" -20ネジ穴、1 × 3/8"-16ネジ穴、4 × 10-24ネジ穴 |
| Operating Temperature Range | -20°C～50°C (-4°F～122°F) |
Accessories
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- FLIR A67xx Camera Filter Holder, Behind The lens, 1" Diameter, 4-tab FPO Manual Bayonet (4205217)
- 3x Microscope Protective Window - MWIR ONLY (4219929)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
