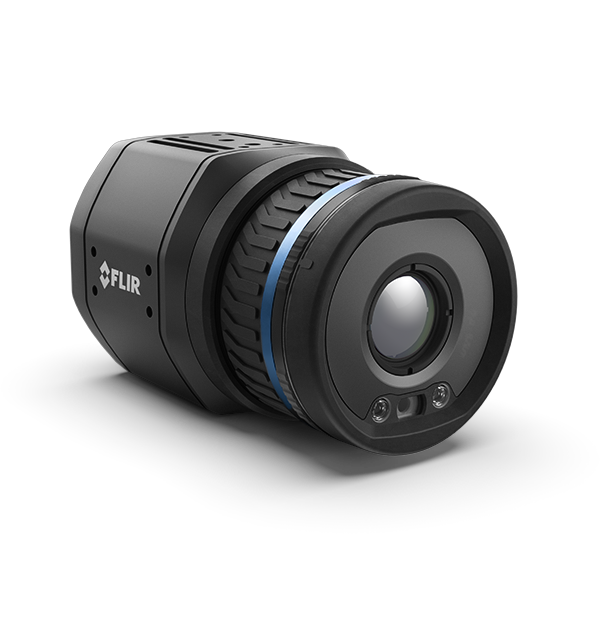

FLIR Axxxサーモグラフィ画像転送専用カメラ
固定式サーモグラフィカメラ
Product Variations
FLIR Axxxシリーズのサーモグラフィ画像転送専用カメラは、製造および産業プロセスにおいて、温度に関する問題を正確に識別するのに必要な機能を提供します。複数の視野角レンズ選択可能、マルチストリーミング機能、電動フォーカス制御、Wi-Fiによる圧縮ラジオメトリック画像転送機能によって、この固定式カメラは、非常に複雑なリモート監視や対象物の温度測定にも対処できます。このモニタリングシステムは設定が簡単なため、自社製品の品質、生産性、保守、安全性のニーズに合わせて調整できます。
統合が容易でパワフルなサーモグラフィ画像転送専用カメラ
GigE VisionとGenICam規格に準拠し、既存のモニタリングシステムと容易に統合。ONVIF経由でGigEおよびRTSPの両プロトコルをサポート（アドバンスドモデル）
圧縮されたラジオメトリック転送技術により使用する帯域を小さくすることができるので、インフラ拡張費用なしに複数カメラを追加可能（アドバンスドモデル）
最大640×480（307,200ピクセル）の卓越した画質と優れた温度測定精度（<±2℃）
仕様
| Highlighted | |
|---|---|
| Digital I_O connector type | M12 12-ピンA-コード、オス（外部電源と共有） |
| Digital Inputs | 2x 光絶縁、Vin (low) = 0～1.5 V、Vin (high) = 3～25 V |
| Digital Output Purpose | プログラムによる設定、異常 (NC) |
| Digital Outputs | 3x 光絶縁、0〜48 V DC、最大 350 mA；ソリッドステートオプトリレー；1x 異常出力 (NC) 専用 |
| Encoding | RTSP ビデオストリーミング H.264 / MPEG4 / MJPEGRTSP放射測定ストリーミング: 圧縮 JPEG-LS、FLIR放射測定GVSPビデオストリーミング: 非圧縮GVSP放射測定ストリーミング: 温度リニアおよびFLIR放射測定 |
| Ethernet Interface | 有線、Wi-Fi（オプション） |
| WiFi | 別売りのオプション機能。RP-SMA、メスコネクタ |
| EMC | • ETSI EN 301 489-1（無線） • ETSI EN 301 489-17（無線） • EN 61000-4-8（磁場） • FCC 47 CFRパート15クラスB（米国の放射規制） • ISO 13766-1（EMC - 土木および建築建設機械） • EN ISO 14982（EMC - 農業および林業機械） |
| Image Fequency | |
| Image Frequency | 30 Hz |
| Thermal Sensitivity_NETD | A400、A700：レンズ依存 A500： <30 mK、42° @ 30°C（86°F） <40 mK、24° @ 30°C（86°F） <50 mK、14° @ 30°C（86°F） |
| Accuracy | 周囲温度が15°C～35°C（59°F～95°F）で、対象物の温度が0°C（32°F）を超える場合、±2°C（±3.6°F）または読み取り値の±2% |
| 通信とデータ保存 | |
|---|---|
| Digital input purpose | NUC；NUC 無効；画像タグ（開始、停止、全般）；画像フロー制御（SFNC 2.3に準拠）：•シングルフレーム（トリガ時）• マルチフレーム（トリガ時） • 連続 • フレームレート • ROI |
| Digital Inputs | 2x 光絶縁、Vin (low) = 0～1.5 V、Vin (high) = 3～25 V |
| Digital I_O connector type | M12 12-ピンA-コード、オス（外部電源と共有） |
| Digital I_O isolation voltage | 500 VRMS |
| Digital Output Purpose | プログラムによる設定、異常 (NC) |
| Digital Outputs | 3x 光絶縁、0〜48 V DC、最大 350 mA；ソリッドステートオプトリレー；1x 異常出力 (NC) 専用 |
| Encoding | RTSP ビデオストリーミング H.264 / MPEG4 / MJPEGRTSP放射測定ストリーミング: 圧縮 JPEG-LS、FLIR放射測定GVSPビデオストリーミング: 非圧縮GVSP放射測定ストリーミング: 温度リニアおよびFLIR放射測定 |
| Ethernet | 制御、結果、画像、および電源用 |
| Ethernet Communication | •GigE Visionバージョン 1.2 • Client API GenICamに準拠 • TCP/IPソケットベース（FLIR専有） |
| Ethernet Connector Type | M12 8ピン Xコード、メス、RP-SMA、メス |
| Ethernet Interface | 有線、Wi-Fi（オプション） |
| Ethernet Power | Ethernet経由電源、PoE IEEE 802.3afクラス3 |
| Ethernet Protocols | • IEEE 1588 • SNMP • TCP、UDP、SNTP、RTSP、RTP、HTTP、ICMP、IGMP、sftp（サーバー）、FTP（クライアント）、SMTP、DHCP、MDNS（Bonjour）、uPnP |
| Ethernet Standard | IEEE 802.3 |
| Ethernet Type | 1000 Mbps |
| Multicast | ○ |
| RS_232 | 標準：NA 上級：M8 A-コード、オスコネクター |
| Serial Communication | パン ＆ チルト制御 Pelco D 標準HWインターフェース：RS232およびRS485専用 |
| Unicast | ○ |
| WiFi | 別売りのオプション機能。RP-SMA、メスコネクタ |
| イメージングとレンズ | |
|---|---|
| Available Lenses | 6°、24°、14°、42°、2.0xマクロ、デュアルFOV（14° + 24°）非熱レンズ、80° |
| Contrast Enhancement | 標準：GVSPビデオストリーミング：FSX®/ヒストグラム平坦化（IRのみ） 上級：RTSPおよびGVSPビデオストリーミング：FSX®/ヒストグラム平坦化（IRのみ） |
| Detector Pitch | A400、A500： 17 µm A700： 12 µm |
| Focal Plane Array [FPA] | 非冷却式マイクロボロメーター |
| Focus | ワンショットコントラスト、電動、手動 |
| Image Fequency | |
| Image Frequency | 30 Hz |
| Image Source | 標準：GVSPビデオストリーミング： 可視 / IR / MSX®（可視カメラはオプション機能）GVSP放射測定ストリーミング：IRカメラ 上級：RTSPビデオストリーミング： 可視 / IR / MSX®（可視カメラはオプション機能）RTSP放射測定ストリーミング：IRカメラ GVSPビデオストリーミング： 可視 / IR / MSX®（可視カメラはオプション機能）GVSP放射測定ストリーミング：IRカメラ |
| IR Resolution | A400：320 × 240 A500：464 × 348 A700：640 × 480 |
| Lens Identification | 自動 |
| Multi_Streaming | 標準：いいえ、1ストリームのみ 上級：RTSPプロトコル： はい GVSPプロトコル： いいえ、1ストリームのみ |
| Overlay | あり / なし |
| Pixel Format | RTSP ビデオストリーミング YUV411 RTSP 放射測定ストリーミング：MONO 16 GVSPビデオストリーミング：YUV422 または MONO 8 GVSP 放射測定ストリーミング：MONO 16 |
| Radiometric IR video streaming | RTSP または GVSP (GigE Vision) プロトコル |
| Spectral Range | 7.5～14 µm |
| Streaming Resolutions | A400-標準、A500-標準：GVSPビデオストリーミング： 640 × 480ピクセル GVSP放射測定ストリーミング： 320 × 240ピクセル A400-上級、A500-上級：RTSPビデオストリーミング、ソース 0: 640 × 480ピクセル RTSPビデオストリーミング、ソース 1: 1280 × 960ピクセル RTSP放射測定ストリーミング： 320 × 240ピクセル GVSPビデオストリーミング： 640 × 480ピクセル GVSP放射測定ストリーミング： 320 × 240ピクセル A700-標準：GVSPビデオストリーミング： 640 × 480ピクセル GVSP放射測定ストリーミング： 640 × 480ピクセル A700-上級：RTSPビデオストリーミング、ソース 0: 640 × 480ピクセル RTSPビデオストリーミング、ソース 1: 1280 × 960ピクセル RTSP放射測定ストリーミング： 640 × 480ピクセル GVSPビデオストリーミング： 640 × 480ピクセル GVSP放射測定ストリーミング： 640 × 480ピクセル |
| Thermal Sensitivity_NETD | A400、A700：レンズ依存 A500： <30 mK、42° @ 30°C（86°F） <40 mK、24° @ 30°C（86°F） <50 mK、14° @ 30°C（86°F） |
| Video Streaming | 標準：GVSP (GigE Vision) プロトコル 上級：RTSP または GVSP (GigE Vision) プロトコル |
| Visible Camera | オプションのアクセサリ、80°レンズ使用時は無効 |
| 測定解析 | |
|---|---|
| Accuracy | 周囲温度が15°C～35°C（59°F～95°F）で、対象物の温度が0°C（32°F）を超える場合、±2°C（±3.6°F）または読み取り値の±2% |
| Atmospheric transmission correction | 距離、大気温度、相対湿度の入力に基づく |
| Emissivity Correction | 0.01～1.0の変数 |
| External Optics and Windows Correction | 光学系 / ウィンドウの透過度と温度の入力に基づく |
| Measurement Corrections | グローバルオブジェクトパラメータ |
| Object Temperature Range | A400、A500：-20°C～120°C（-4°F～248°F）、0°C～650°C（32°F～1202°F）、300°C～1500°C（572°F～3632°F） A700：-20°C～120°C（-4°F～248°F）、0°C～650°C（32°F～1202°F）、300°C～2000°C（572°F～3632°F） |
| Reflected apparent temperature correction | 反射温度の入力に基づく |
| 一般仕様 | |
|---|---|
| Base Mounting | 4つの側面で4× M4 |
| Housing material | アルミニウム |
| Size [L x W x H] | 123 × 77 × 77 mm（4.84 × 3.03 × 3.03インチ） |
| Weight | 0.82 kg（1.8ポンド）、カメラのみ |
| 環境と認定 | |
|---|---|
| Corrosion | • ISO 12944 C4 GまたはH • EN60068-2-11 |
| EMC | • ETSI EN 301 489-1（無線） • ETSI EN 301 489-17（無線） • EN 61000-4-8（磁場） • FCC 47 CFRパート15クラスB（米国の放射規制） • ISO 13766-1（EMC - 土木および建築建設機械） • EN ISO 14982（EMC - 農業および林業機械） |
| Encapsulation | IEC 60529、IP 54、IP66、アクセサリー付き |
| Humidity [operating and storage] | IEC 60068-2-30/24時間、相対湿度95％、25°C～40°C（77°F～104°F）/2サイクル |
| Operating Temperature Range | -20°C～50°C（–4°F～122°F）：•-20°C～40°C（-4°F～104°F）（屋外） • 40°C～50°C（104°F～122°F）（冷却プレートアクセサリーに載せた状態）最大カメラケース温度：65°C（149°F） |
| Radio Spectrum | • FCC 47 CFRパート15クラスC（2.4 GHz帯域、米国）•FCC 47 CFRパート15クラスE（5 GHz帯域、米国）•RSS-247（2.4 GHzおよび5 GHz帯域、カナダ）•ETSI EN 300 328 V2.1.1（2.4 GHz帯域、EU）•ETSI EN 301 893 V2.1.1（5 GHz帯域、EU） |
| Shock | IEC 60068-2-27、25 g |
| Tripod Mounting | UNC ¼″-20 (2面) |
| Vibration | •IEC 60068-2-6、10～58 Hzで0.15 mm、58～500 Hzで2 g、正弦波 • IEC 61373カテゴリー1 (鉄道) |
| 電源 | |
|---|---|
| External Power Operation | 24/48 VDC 8 W (最大) |
| External Voltage | 許容範囲 18～56 V DC |
| Power Connection | M12 12-ピン A-コード、オス（デジタI/Oと共有） |
| Power Consumption | •24 V DCで7.5 W（代表値）• 48 V DCで7.8 W（代表値）• 48 V PoEで8.1 W（代表値） |
