Axxxシリーズ用のIP67ハウジング（T912366）
FLIR A400/A500/A700モデル用の保護ハウジング

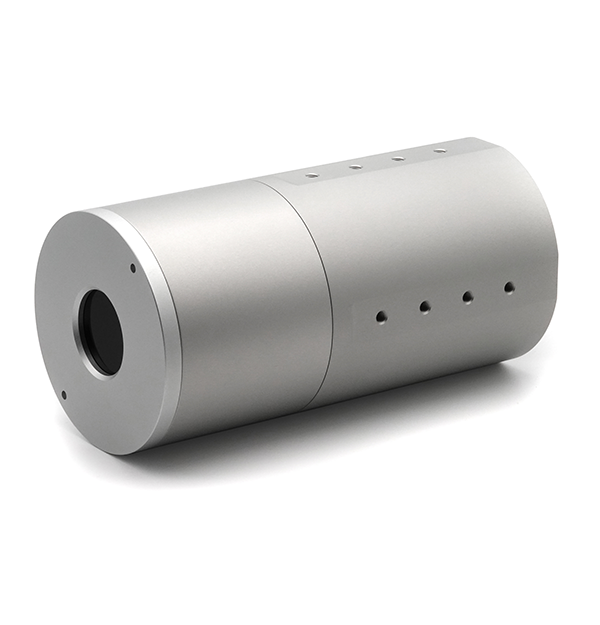

This aluminum, IP67-rated protective housing is specifically designed for Flir Axxx series. Camera accuracy within the protective housing remains within standard specifications due to Flir's proprietary radiometric formulas. Compatible accessories include cooling block/jacket, sun shield, and numerous mounting options.
Note: the germanium window blocks the visual camera.
アップグレードされたウィンドウ
進化したウィンドウ。部品番号はそのまま。
IP67ハウジングは現在、カルコゲナイドガラス製のIRウィンドウを標準装備して出荷されています。従来と同等の光学性能、同じ硬化コーティングを備え、計画的な調達が可能なサプライチェーンが実現されています。
同等の光学性能、検証済み
7～14µm帯域で88～90%の透過率を実現し、放射測定精度も維持。ゲルマニウム基準ウィンドウとの比較試験で確認済み。
温度上昇時も安定
低い熱光学係数により、安定した光学特性を維持。車載用サーマルカメラで-40°C～85°C（-40°F～185°F）で適格性が確認されているものと同じ種類の材料を採用しています。
変わらぬ堅牢性
従来品と同じAR＋DLC（ダイヤモンドライクカーボン）コーティングを施し、MIL規格の耐摩耗性、耐湿性、耐塩水噴霧基準を満たしています。
計画に組み込める供給体制
供給が制約されているゲルマニウムへのウィンドウの依存をなくし、安定供給を守り、ご注文のカメラの納期を守ります。
高温環境にも対応
1つのハウジングプラットフォーム。周囲温度90°Cまで動作可能。
まずはハウジング単体で使用し、必要に応じて冷却ジャケットやブロックを追加。周囲温度が上昇しても、同じカメラを使い続けられます。
冷却による動作温度範囲の拡大
周囲温度 → ハウジング構成（IP67 アルミニウム）
| -20℃～50℃ | 標準ハウジング | 冷却アクセサリー不要 |
| 50℃～55℃ | 冷却ジャケット1個 | ジャケット片面装着 |
| 55℃～60℃ | ジャケット1個＋エア | エア供給式ジャケット片面装着 |
| 60℃～70℃ | ジャケット2個＋エア | エア供給式ジャケット両面装着 |
| 70℃～90℃ | ブロック4個+ エア | 全側面をエアで冷却 |
仕様
| イメージングとレンズ | |
|---|---|
| 互換カメラ | FLIR A400/A500/A700 |
| 色 | シルバー |
| 環境と認定 | |
|---|---|
| マウント | 4x サイド、4x m6、cc 25 mm、奥行き 5 mm |
| 保護 | IP67 |
| 一般仕様 | |
|---|---|
| サイズ［L×D］ | 220.3×111 mm |
| 材質 | アルミニウム、6000シリーズ |
| 重量 | 2.1 kg |
