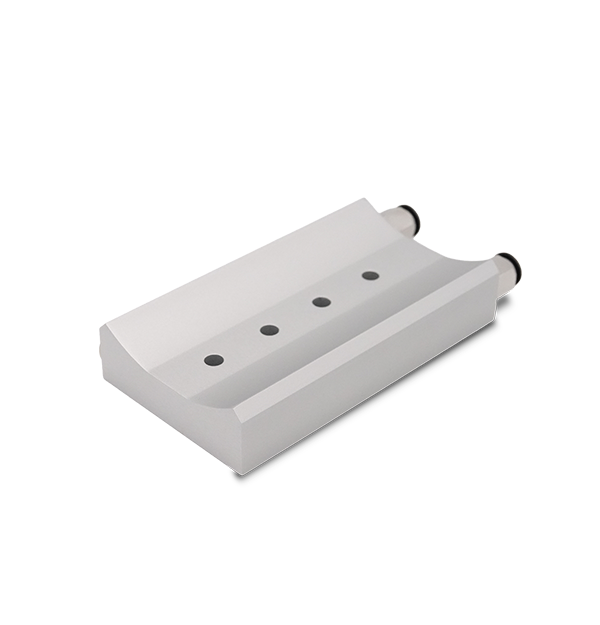

Axxxシリーズハウジング用の冷却ブロック(T912377)

T912366に適合

Axxx IP67ハウジング用の冷却ブロックは、保護ハウジングのヒートシンク/冷却ベースとして設計されています。限られた熱暴露環境向けのコンパクトな冷却です。この冷却ブロックは、空冷と液冷の両方の冷却媒体で使用可能です。

1つのシステムとして設計

すべてのアクセサリーを一体で設計・検証


冷却ジャケット&ブロック

ハウジング、取り付け部品、温度調整機器、交換可能なフロントカバーを単一ソースから提供。Flir Aシリーズカメラ専用に開発されています。

赤外線ウィンドウ 取り付け金具
カルコゲナイドガラス製およびゲルマニウム製のIRウィンドウは、外側はDLC硬化コーティング、内側はAR(反射防止)コーティングが施されており、撮像性能を損なうことなく維持します。 L型ブラケット、U型ブラケット、シングルヒンジまたはダブルヒンジにより、工程に合わせて最適な位置にカメラを設置できます。
冷却ジャケット&ブロック サンシールド
スタック可能な空冷ジャケットとブロックにより、周囲温度の上昇に応じて、カメラの動作環境を段階的に拡大できます。 屋外設置用の専用設計シールドにより、太陽熱負荷や風雨の影響を低減します。
交換可能なフロントカバー 熱伝導材料
前面のレンズチューブやディスクはねじ式で取り外せるため、予備部品を用意して現場で交換でき、保有コストを低く抑えられます。 カメラ、ハウジング、冷却ハードウェアの間に配置されたTIM(熱伝導材料)により、設計どおりにシステム外へ熱を逃がします。



仕様

イメージングとレンズ
互換カメラ Axxx IP67ハウジングT912366
長さ 140mm
環境と認定
マウント 継手:G 1/8、8mm プッシュイン + G 1/8 真鍮サイレンサー
継手取付サイズ:G 1/8、インレットおよびアウトレット
保護 IP67
一般仕様
サイズ[L×W×H] 140 ×53×23 mm
ベースマウント 4x M6、cc 25mm、元のマウントから深さ10mmオフセット
材質 アルミニウム6000シリーズ
II型、天然アルマイト
重量 0.45kg

アクセサリー
