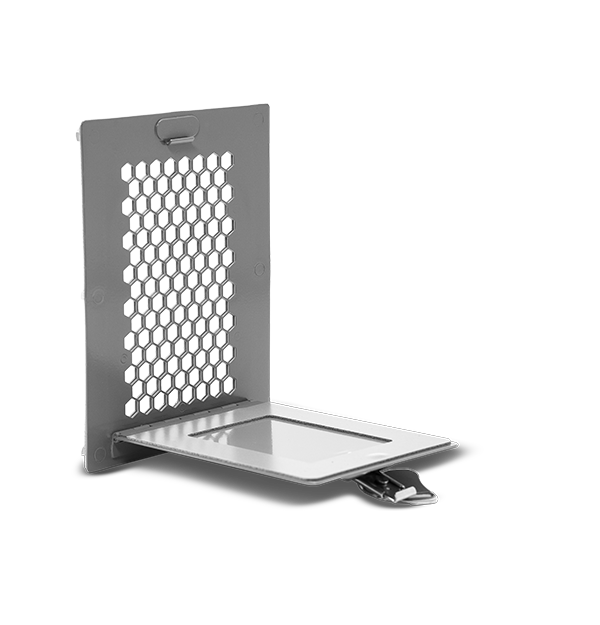

Flir IRW-xPC/xPS
大判の赤外線検査用ウィンドウ
FLIR IRW-xPC/xPSは既存のFLIR IR Windowファミリーに加わり、効率的な検査を支援し、アクセスできなかったコンポーネントへのアクセスを可能にし、計画外のダウンタイムを防止してコストを削減します。長方形のポリマー製ウィンドウは耐衝撃性を備え、電気機器内部の通電された貴重品を全く損なうことなく監視するために最大級の視認領域を提供します。IR Windows-xPC/xPSは過酷な環境でも耐久性と安定性を誇り、船上だけでなく大部分の工場環境での使用にも適しています。
仕様
| Highlighted | |
|---|---|
| 本体材質 | IRW-PC 6インチ、IRW-PC 12インチ、IRW-PC 24インチ：アルミニウム ||IRW-PS ステンレス 12インチ、IRW-PS ステンレス 24インチ：粉体塗装ステンレス鋼 |
| 最高使用温度 | IRW-PC 6 インチ、IRW-PC 12インチ、IRW-PC 24インチ：-40°～200°C（-40°～392{°F）||IRW-PS ステンレス 12インチ、IRW-PS ステンレス 24インチ：-40°C ～ 273°C（-40° ～ 523°F） |
| NEMA環境タイプ | IRW-PC 6インチ、IRW-PC 12インチ、IRW-PC 24インチ：IP65 / NEMA 4x ||IRW-PS ステンレス 12インチ、IRW-PS ステンレス 24インチ：IP67 / NEMA 6 |
| 光学材料 | UL 746 準拠、可視・UV・IR 透過ポリマー；-40°～325°C（-40°～617°F） |
| 保証 | 期限付き |
| イメージングとレンズ | |
|---|---|
| 中波長IR、長波長IR | ○ |
| 光学強化グリル材料 | IRW-PC 6インチ、IRW-PC 12インチ、IRW-PC 24インチ：アルミ製補強グリル（IP22／IP2x 準拠）||IRW-PS ステンレス 12インチ、IRW-PS ステンレス 24インチ：ステンレス製補強グリル（IP22／IP2x 準拠） |
| 光学材料 | UL 746 準拠、可視・UV・IR 透過ポリマー；-40°～325°C（-40°～617°F） |
| 目視検査 | ○ |
| 紫外線 [UV] | ○ |
| 環境と認定 | |
|---|---|
| NEMA環境タイプ | IRW-PC 6インチ、IRW-PC 12インチ、IRW-PC 24インチ：IP65 / NEMA 4x ||IRW-PS ステンレス 12インチ、IRW-PS ステンレス 24インチ：IP67 / NEMA 6 |
| ガスケット材料 | UL 94 5VA TPE; -40° ～ 273°C（-40° ～ 523°F） |
| ハードウェア材料 | 316 ステンレス鋼 |
| 中程度の高電圧アプリケーション | ○ |
| 保証 | 期限付き |
| 光学温度範囲 | -40° ～ 325°C（-40° ～ 617°F） |
| 屋外アプリケーション | IRW-PC 6インチ、IRW-PC 12インチ、IRW-PC 24インチ：N/A ||IRW-PS ステンレス 12インチ、IRW-PS ステンレス 24インチ：○ |
| 当局認可 | IRW-PC 6インチ、IRW-PC 12インチ、IRW-PC 24インチ：UL（米国）および cUL（カナダ）認証：50V、50E、756C：耐衝撃・難燃性、1558：耐衝撃・耐荷重、508A：ANSI 508A／CSA C22.2 No. 14-13／IP65／NEMA 4X／ロイズ認証（Lloyd’s of London）／米国船級協会（ABS）／DNV P261.1E 船舶・オフショア用途／IEEE C37 20.2.a.3.6：耐衝撃・耐荷重／BSI品質ISO 9001認証 IRW-PSステンレス 12インチ、IRW-PS ステンレス 24インチ：UL（米国）および cUL（カナダ）認証：50V、50E、746C & 746A-2012、1558：耐衝撃・耐荷重、508A：ANSI 508A／CSA認証：C22.2 No. 14-13、C22.2 No. 14-10、C22.2 No. 94-M91、C22.2 No. 94.1-07、C22.2 No. 94.2-07／IP67／NEMA 6／ロイズ認証／米国船級協会（ABS）／DNV P261.1E船舶・オフショア用途／IEEE認証：C37 20.7 Type 2B、C37 20.2.a.3.6：耐衝撃・耐荷重／IEC認証：62271-200、60262271-200、60298 付属書 A、60068-2-6：2007、60068-2-3、60068-2-78：2012 |
| 最高使用温度 | IRW-PC 6 インチ、IRW-PC 12インチ、IRW-PC 24インチ：-40°～200°C（-40°～392{°F）||IRW-PS ステンレス 12インチ、IRW-PS ステンレス 24インチ：-40°C ～ 273°C（-40° ～ 523°F） |
| 自動的に接地された | ○ |
| 電圧範囲 | すべて |
| 一般仕様 | |
|---|---|
| 全体幅 | IRW-PC 6インチ：16 cm（6.3インチ） IRW-PC 12インチ、IRW-PS ステンレス 12インチ：30.5 cm（12インチ） IRW-PC 24インチ、IRW-PS ステンレス 24インチ：61 cm（24インチ） |
| 全体高さ | IRW-PC 6インチ、IRW-PC 24インチ、IRW-PS ステンレス 24インチ：21.8 cm（8.6 インチ IRW-PC 12インチ、IRW-PS ステンレス 12インチ：20.6 cm（8.1 インチ） |
| 本体材質 | IRW-PC 6インチ、IRW-PC 12インチ、IRW-PC 24インチ：アルミニウム ||IRW-PS ステンレス 12インチ、IRW-PS ステンレス 24インチ：粉体塗装ステンレス鋼 |
| 絞り全体の幅 | IRW-PC 6インチ：9.1 cm（3.6インチ） IRW-PC 12インチ、IRW-PS ステンレス 12インチ：23.6 cm（9.3インチ） IRW-PC 24インチ、IRW-PS ステンレス 24インチ：53 cm（20.9インチ） |
| 絞り全体の高さ | IRW-PC 6インチ、IRW-PC 24インチ、IRW-PS ステンレス 24インチ：15 cm（5.9 インチ） IRW-PC 24インチ、IRW-PS ステンレス 12インチ：12.7 cm（5 インチ） |
| 重量 | IRW-PC 12インチ：2 lbs. IRW-PS ステンレス 12インチ：5 lbs. IRW-PC 24インチ：4 lbs. IRW-PS ステンレス 24インチ：10 lbs. IRW-PC 6インチ：1 lbs. |
