Extech PQ3450-2
200Aデータログパワーアナライザーキット

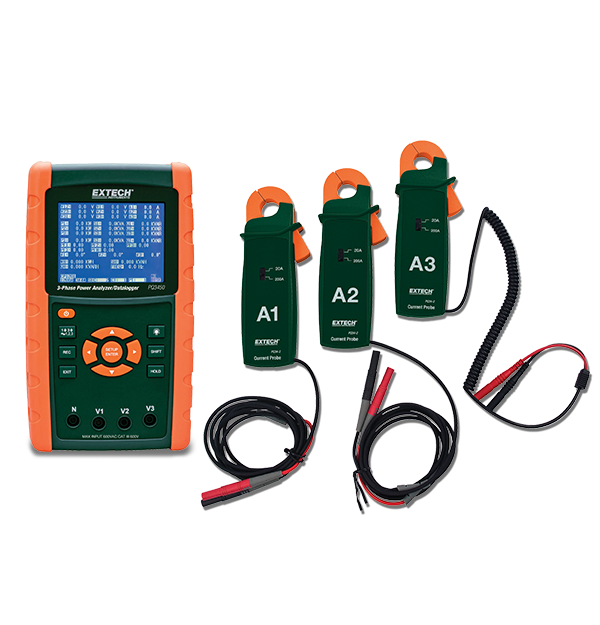

Extech PQ3450-2は、取り外し可能なSDメモリカードにExcel®形式で最大30,000セットの測定値をロギングできる3相電源アナライザー/データロガーです。大型ドットマトリックス、内蔵の時計とカレンダー、使いやすいオンスクリーンメニューを備えたバックライト付きLCDを備えています。最大35のパラメータで完全なシステム解析が可能です。調整可能な変流器CT（1～600）と変圧器PT（1～1000）の比率により、高電力配電システムが可能になります。Excel®形式のリムーバブルSDメモリカードに最大30,000の読み取り値をログします。広いサンプリング速度範囲（2秒～2時間）。ワニ口クリップ付き電圧リード線4本、200A電流クランプ3個、単3電池8本、SDカード、100～240V ACアダプター、ケースが付属しています。
仕様
| 一般仕様 | |
|---|---|
| AC電圧 | 600.0V |
| AC電圧の基本精度 | ±（読み取り値の0.5%） |
| AC電流 | 200A |
| AC電流の基本精度 | ±（読み取り値の0.5%） |
| メモリ | 30,000の読み取り値（2GB SDメモリカード） |
| 位相 | -180°～+180° |
| 位相の基本精度 | ±1° |
| 入力範囲 | 200mV、300mV、500mV、1V、2V、3V（ユーザーが選択可能） |
| 入力範囲の基本精度 | ±（読み取り値の0.5%） |
| 力率 | 0.00～1.00 |
| 力率の基本精度 | ±0.04 |
| 周波数 | 45Hz～65Hz |
| 周波数の基本精度 | ±0.1Hz |
| 有効電力 | 9.999MW |
| 有効電力の基本精度 | ±（読み取り値の1.0%） |
| 有効電力エネルギー | 0.0kWh～9.999MWH |
| 有効電力エネルギーの基本精度 | ±（読み取り値の2.0%） |
| 無効電力 | 9.999MVAR |
| 無効電力の基本精度 | ±（読み取り値の1.0%） |
| 無効電力エネルギー | 0.0kVARh～9.999MVARH |
| 無効電力エネルギーの基本精度 | ±（読み取り値の2.0%） |
| 皮相電力 | 9.999MVA |
| 皮相電力の基本精度 | ±（読み取り値の2.0%） |
| 皮相電力エネルギー | 0.0KVAh～9.999MVAH |
| 真の実効値 | ○ |
| 追加の詳細 | |
|---|---|
| 保証 | 2年 |
| 出力 | 単3（1.5V）電池8本 |
| 安全性カテゴリー | CAT III-600V |
| 寸法 | 225×125×64mm |
| 認証 | CE、UL、NIST |
| 重量 | 1010g |
