Discontinued

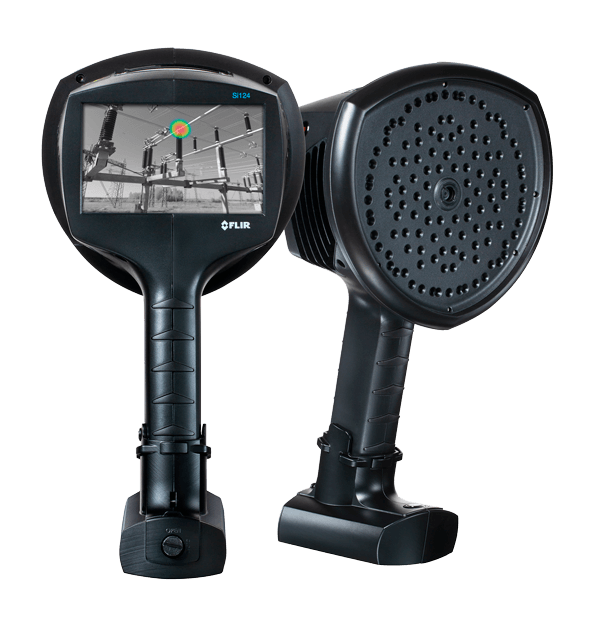

FLIR Si124

産業用音響カメラ

FLIR Si124音響カメラは、圧縮空気システムの加圧漏れや高電圧電気システムからの部分放電を検知します。軽量で片手操作可能なカメラによって、従来の方法よりも最大10倍速く問題を確認できます。124個のマイクを搭載したFLIR Si124は、騒音下でも、正確な音響画像を生成します。音響画像をデジタルカメラの画像上にリアルタイムに合成し、音源を正確に示します。Si124は、ユーザーがFLIR Thermal Studioスイートに音響画像をインポートして、オフラインでの編集、分析、高度なレポート作成ができるプラグインを備えています。FLIR Acoustic Camera Viewerのクラウドサービスを使用して、フィールド分析とレポートを作成することもできます。FLIR Si124による定期的なメンテナンスを実施することで、設備の光熱費を削減し、コンプレッサーの更新周期を長くすることができます。
コードレスバッテリーオプションを含むその他のモデルで利用可能：漏電検出用途向けのSi124-LDまたは電気事業用途向けのSi124-PD。以下の関連製品セクションのモデルをご覧ください。

加圧空気の漏れと部分放電を迅速に発見

圧縮空気の漏れ、部分放電、コロナ放電を、音響イメージングによって、従来の方法よりも最大10倍速く検出

空圧機器への適切な空気圧を確保し、部分放電やコロナ放電を正確に検知することによって、光熱費、機器の故障やダウンタイムを最小限に抑えます。

片手で操作できるこの軽量でスマートな音響カメラが、漏れレベルや部分放電タイプをリアルタイムで分類します。

仕様

Highlighted
音響測定	124 low-noise MEMS microphones, real-time sound visualization
放電の分類	• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
重大度評価	Automatic AI-based severity assessment including recommended actions
距離	from 0.3 m (1.0 ft) up to 130 m (430 ft)
リーク率	In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)

イメージングとレンズ
カメラソフトウェアアップデート	Automatic over Wi-Fi USB via computer
ズーム	2x digital zoom
ダイナミックレンジ	Low limit: <-15 dB High limit: >120 dB
ビデオフレームレート	25 fps
ビデオ画像解像度	800 × 480
フレームレート	Video: 25 fps Acoustic image: 30 fps
視野角［FOV］	62° × 49°

測定解析
リーク率	In typical industrial environment: • >0.032 l/min @ 3 bar from 3 m (9.8 ft) • >0.05 l/min @ 3 bar from 10 m (32.8 ft) Absolute minimum detection in quiet environment: 0.016 l/min @ 1.2 bar from 0.3 m (1.0 ft)
帯域幅	2 kHz to 65 kHz, adjustable range MEMS sampling frequency: 130 kHz
放電の分類	• Negative corona • Positive and negative corona • Floating discharge • Surface or internal discharge PRPD pattern provided in FLIR Acoustic Camera Viewer cloud service.
放電検出	Automatic detection 50 / 60 Hz
距離	from 0.3 m (1.0 ft) up to 130 m (430 ft)
重大度評価	Automatic AI-based severity assessment including recommended actions
音響測定	124 low-noise MEMS microphones, real-time sound visualization

ユーザーインターフェース
ディスプレイ	Size: 5 in. 800 × 480 Color: 24 bit RGB Brightness: 1000 cd/m² (adjustable)
入力デバイス	Resistive touchscreen
電源インジケーター	LED (red)

電源
バッテリー	Li-Ion rechargeable battery pack (RRC 2040): 10.8 V, 3.35 Ah, 36.2 Wh Usage: more than 2 h (depends on ambient conditions) Charge time: 2 h Max output: 12.6 V, 4 A
バッテリー充電器	Si124 Acoustic Camera: Input: 100-240 V ~ 50/60 Hz 1.5 A Max output: 13.8 V, 4.0 A Si124 Cordless: Input: 19 to 26 VDC, 2.8 A Max output: 17.4 VDC, 4.8 A
バッテリー重量	985 g (2.2 lb)
公称入力電圧	Si124 Acoustic Camera: 12 V Max input: 15 V 2 A Si124 Cordless: 12 V Max input: 15 V 2.5 A
内蔵バッテリー	Li-Ion 6 Wh
外部バッテリー	LiFePO 12 V 7 Ah, 84 Wh Usage: 7 h (depends on ambient conditions) Charge time: 4 to 6 h Max output: 13.8 V, 4.0 A

環境と認定
使用温度範囲	–10°C to 50°C (14°F to 122°F)
保存温度範囲	-20°C to 70°C (-4°F to 158°F)
保証	http://www.flir.com/warranty/
操作および保存温度範囲	Recommended –10°C to 50°C (14°F to 122°F)
操作および保存湿度	Recommended 0 to 90%

一般仕様
サイズ	Camera: 315 × 169 × 160 mm (12.4 × 6.6 × 6.3 in) Battery: 85 mm × 59 mm × 22 mm (3.34 in × 2.31 in × 0.86 in)
バッテリーコードの長さ	0.75 m (2.46 ft), extended 1.5 m (4.92 ft)
バッテリーサイズ	90 × 145 × 65 mm (3.5 × 5.7 × 2.6 in)
梱包タイプ	Cardboard box
梱包重量	Si124 Acoustic Camera: 4.5 kg (9.9 lb) Si124 Cordless: 4 kg (9 lb)
総重量 [すべての付属品を含む]	Si124 Acoustic Camera: 2.9 kg (6.4 lb) Si124 Cordless: 1.25 kg (2.76 lb)
重量	Camera: 1.08 kg (2.38 lb) Battery: 0.17 kg (0.37 lb)
