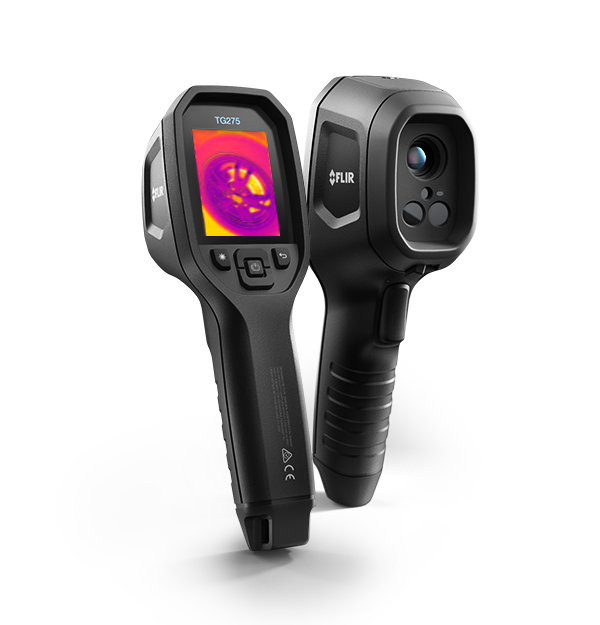

FLIR TG275
自動車診断用のサーマルイメージ放射温度計
FLIR TG275はスピーディーな診断で見落としを防止したいと考える自動車整備のプロ向けに設計されています。この診断ツールは赤外線計測ガイド（IGM™）を搭載。非接触温度測定と赤外線画像を組み合わせることで、修理上の問題解決や潜在的な故障の特定に役立ち、トラブルが解決したことをお客様にご確認いただくための画像も記録できます。この手頃な赤外線カメラは、リレーやスイッチ、駆動系のコンポーネント、冷暖房空調設備（通気）などの問題の診断に理想的です。
仕様
| ハイライト表示 | |
|---|---|
| 赤外線解像度 | 160 × 120ピクセル |
| 温度分解能_NETD | <70 mK |
| 精度 | 50°C～100°Cの温度では±1.5°C、−25°C～50°Cおよび100°C～550°Cでは最大±3°C |
| 視野角［FOV］ | 57° × 44° |
| 画像モード | • MSX® (マルチスペクトルダイナミックイメージング）• 温度読み取り機能付きビジュアル |
| ディスプレイ | 320 × 240ピクセル、60.96 mmカラーLCD |
| 保存メディア | eMMC 4 GB |
| イメージングとレンズ | |
|---|---|
| カメラ周波数 | 8.7 Hz |
| カラーパレット | アイアン、レインボー、ホワイトホット、ブラックホット、アークティック、ラバ |
| ギャラリー | ○ |
| スペクトル範囲 | 7.5–14µm |
| デジタル映像エンハンスメント | ○ |
| レーザー | クラス1レーザーは温度測定領域を示します。ボタン操作 |
| 内蔵デジタルカメラ | ○ |
| 最小焦点距離 | 0.3 m |
| 最短計測距離 | 0.26 m |
| 検知器タイプ | 焦点面アレイ（FPA）、非冷却マイクロボロメーター |
| 検知器間隔 | 12µm |
| 温度分解能_NETD | <70 mK |
| 焦点 | フォーカスフリー |
| 画像モード | • MSX® (マルチスペクトルダイナミックイメージング）• 温度読み取り機能付きビジュアル |
| 自動画像補正 | ○ |
| 視野角［FOV］ | 57° × 44° |
| 赤外線解像度 | 160 × 120ピクセル |
| 測定解析 | |
|---|---|
| カメラサイズ［L×W×H］ | 210 mm × 64 mm × 81 mm |
| カメラ重量、バッテリー含む | 0.394 kg |
| スポットメーター | センタースポットのオン/オフ |
| セットアップコマンド | • 単位、言語、日付、時刻のフォーマットを地域の設定に適合• 画面の明るさ（高、中、低）• ギャラリー、画像の削除 |
| 中心地点 | ○ |
| 対象物温度範囲 | -25°C～550°C |
| 放射率補正 | はい：カスタム調整が0.1～0.99の4つの事前設定レベル |
| 精度 | 50°C～100°Cの温度では±1.5°C、−25°C～50°Cおよび100°C～550°Cでは最大±3°C |
| ユーザーインターフェース | |
|---|---|
| ディスプレイ | 320 × 240ピクセル、60.96 mmカラーLCD |
| 言語 | チェコ語、デンマーク語、オランダ語、英語、フィンランド語、フランス語、ドイツ語、ギリシャ語、ハンガリー語、イタリア語、日本語、韓国語、ノルウェー語、ポーランド語、ポルトガル語、ロシア語、簡体字中国語、スペイン語、スウェーデン語、繁体字中国語、トルコ語 |
| 通信とデータ保存 | |
|---|---|
| USB | USB Type-C：データ転送/電力 |
| USB_規格 | USB 2.0 High Speed |
| インターフェース | USB 2.0、Bluetooth |
| メモリタイプ | 内部 |
| メモリ拡張 | − |
| 保存メディア | eMMC 4 GB |
| 保存画像フォーマット | JPEG |
| 画像保存容量 | 4 GBで最大50,000枚の写真を保存 |
| 電源 | |
|---|---|
| バッテリータイプ | 充電式リチウムイオンバッテリー |
| バッテリー充電寿命 | 最低30日間 |
| バッテリー稼働時間 | 5時間の連続スキャン、レーザーオンで4.5時間 |
| バッテリー電圧 | 3.7 V |
| 充電時間 | 4時間で90%、6時間で100% |
| 充電温度 | 0°C～45°C |
| 充電装置 | カメラ内部でバッテリーを充電 |
| 電源管理 | 調整可能：オフ、5分、15分、30分 |
| 環境と認定 | |
|---|---|
| ETSI|EMC | • EN 61000-6-3 •EN 61000-6-2 •FCC 47 CFR Part 15 Class B |
| 三脚取付マウント | ハンドル底部に6.35～-508 mm |
| 使用温度範囲 | •フラッシュライト点灯で最大10分、-10°C～90°C •フラッシュライト点灯で最大2分、-10°C～115°C |
| 保存温度範囲 | -30°C～55°C |
| 保証 | フリアーシステムズの2～10年保証 |
| 保護 | IP 54 (IEC60529) |
| 安全性 | CE/CB/EN61010/UL |
| 振動 | 2g（IEC 60068-2-6） |
| 湿度［動作時、保存時］ | 0～90% RH（0～37°C）、0～65% RH（37～45°C）、0～45% RH（45～55°C） |
| 落下試験 | 2 m用に設計 |
| 衝撃 | 25 g（IEC 60068-2-27） |
| 電波スペクトル | •ETSI EN 300 328 • FCC Part 15.249 • RSS-247 Issue 2 • EN 301 489-1:2011 • EN 301 489-17:2009 |
| 一般仕様 | |
|---|---|
| 付属品リスト | TG275、取扱説明書、リストストラップランヤード、USB A to USB Cケーブル、キャリーポーチ |
| 重量［バッテリー含む］ | 0.394 kg |
