FLIR G-시리즈
탄화수소용 광학 가스 이미징(OGI) 카메라
Product Variations

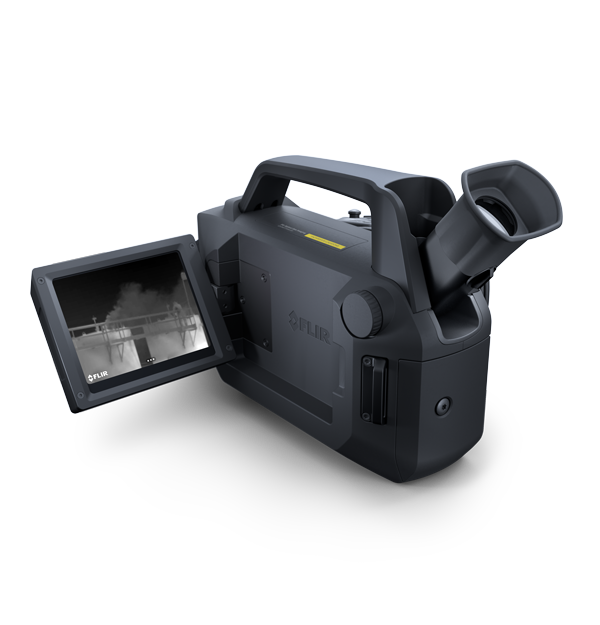

FLIR Gx320, G620, Gx620은 석유 및 가스 공급망의 여러 단계와 기타 산업 시장의 탄화수소, 메탄(CH₄), 기타 휘발성 유기 화합물(VOC) 배출을 감지하도록 설계된 혁신적인 OGI(광학 가스 이미징) 카메라입니다. 최대 640 × 480(307,200픽셀)의 열 해상도를 갖춘 FLIR G-시리즈 카메라는 카메라 내부에서 누출 유형 및 심각도를 측정하는 혁신적인 가스 정량화 분석 기능을 제공하므로 보조 장치가 필요하지 않습니다. 모든 모델이 OOOOa 인증을 받았을 뿐만 아니라 FLIR Gx320 및 Gx620은 ATEX를 준수하므로 정유소, 석유화학 시설, 천연가스 웰패드, 승압기지, 발전소를 비롯한 복잡한 시스템에서 가스 배출을 감지하는 데 이상적입니다.
누출의 유형과 크기를 측정하는 카메라 내부의 정량화 분석을 비롯한 혁신적인 가스 누출 감지 기능을 제공하므로 보조 장치가 필요하지 않습니다.
내장 Wi-Fi 및 Bluetooth®를 제공하므로 스마트폰 또는 태블릿에 연결할 수 있으며 클라우드에서 이미지를 손쉽게 편집 및 저장하거나 포함된 FLIR Ignite™ 클라우드 서비스를 사용하여 무선으로 파일을 전송할 수 있습니다.
회전식 10.16cm(4인치) LCD 터치스크린을 제공하므로 G-시리즈 카메라를 편안하게 작동하고 상호 작용하여 어떤 방향에서든 대상을 볼 수 있습니다.
사양
| Highlighted | |
|---|---|
| IR Resolution | G620, Gx620: 640 × 480 열화상 해상도(307,200픽셀) Gx320: 320 × 240 열화상 해상도(76,800픽셀) |
| Detector Pitch | G620, Gx620: 0.015mm Gx320: 0.030mm |
| Accuracy | 온도 범위 0°C~100°C에서 ±1°C 또는 온도 범위 >100°C에서 판독값 2% |
| Spectral Range | 3.2µm~3.4µm |
| Hazardous Location Compliance | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, 클래스 I 디비전 2 CSA 22.2 No. 213, 클래스 I 디비전 2 |
| 이미징 및 광학 | |
|---|---|
| Adjustable Viewfinder | 기울일 수 있는 내장형 OLED, 800 × 480픽셀 |
| Camera f_number | 1.59 |
| Color LCD | 4", 640 × 480픽셀 회전식 터치스크린 LCD |
| Color palettes | 아크틱, 화이트 핫, 블랙 핫, 아이언, 라바, 레인보우, 레인보우 HC |
| Detector Pitch | G620, Gx620: 0.015mm Gx320: 0.030mm |
| Detector Type | 초점면(FPA) 배열, 냉각 InSb |
| Display Frame Rate | 60Hz |
| Field of View | 14.5°: 14.5° × 10.8°(38mm) 24°: 24° × 18°(23mm) |
| Focus | G620: 자동 및 수동 Gx320, Gx620: 수동 |
| Image Analysis | 10개 지점, 최대/최소/평균이 있는 5개 상자, 1줄(수평 또는 수직), 측정 보정 |
| Image Modes | IR화상, 실화상, 고감도 모드(HSM), 노이즈 감소 필터 |
| IR Resolution | G620, Gx620: 640 × 480 열화상 해상도(307,200픽셀) Gx320: 320 × 240 열화상 해상도(76,800픽셀) |
| Laser Spot | 예 |
| MPEG Video Recording | 예 |
| Non_Radiometric IR Video | RTSP(Wi-Fi)를 통한 H.264(AVC), RTSP(Wi-Fi)를 통한mPEG4, UVC 및 RTSP(Wi-Fi)를 통한 MJPEG |
| On Camera Display | 와이드스크린 800 × 480픽셀 LCD, 틸트식 800 × 480픽셀 OLED 뷰파인더 |
| Radiometric IR Video | RTRR (.csq), UVC 위 |
| Radiometric JPG | 예 |
| Sensor Cooling | 스털링 마이크로쿨러(FLIR MC-3) |
| Spectral Range | 3.2µm~3.4µm |
| Video Recording and Streaming | 메모리 카드 연결 H.264 |
| Zoom | 1 – 8× 연속 디지털 줌 |
| 측정 및 분석 | |
|---|---|
| Accuracy | 온도 범위 0°C~100°C에서 ±1°C 또는 온도 범위 >100°C에서 판독값 2% |
| Area Box | 5(최소/최대/평균) |
| Delta T | 예 |
| Gas Quantification | 정량화 온보드 카메라 |
| Gas Sensitivity | G620, Gx620: CH₄: <29ppm x m 하이드로카본(다중): <4ppm x m (ΔT = 10°C, 거리 = 1m) Gx320: CH₄: <9.6ppm x m 탄화수소(다중): <4ppm x m (ΔT = 10°C, 거리 = 1m) |
| Measurement Corrections | 반사 온도, 거리, 대기 투과, 습도, 외부 광학 |
| Profile | 라이브 라인 1개(수평 또는 수직) |
| Recording | MultiREC 녹화, 사용자 지정 가능한 순서로 여러 파일 자동 녹화 |
| Spot Meter | 10 |
| Temperature Range | G620, Gx620: -20°C~350°C Gx320: -20°C~350°C 사용 가능한 하위 범위: -20°C~10°C -10°C~25°C 10°C~50°C 40°C~85°C 70°C~120°C 100°C~160°C 130°C~200°C 180°C~260°C 240°C~350°C |
| Thermal Sensitivity | G620, Gx620: 30°C 에서 <20mK Gx320: 30°C에서 <10mK |
| 통신 및 데이터 저장 공간 | |
|---|---|
| Communication Interfaces | USB 2.0, 헤드셋을 통한 블루투스, Wi-Fi, HDMI |
| Image File Format | 표준 JPEG, 측정 데이터 포함 적외선 모드 |
| Radio | 작동 주파수: •블루투스 + EDR: 2402–2480mHz •WLAN 2.4GHz: 2412–2462MHz •WLAN 5GHz: 5150-5250MHz 주파수 대역 5150-5250MHz는 실내 전용임을 유의해 주십시오. 국가 규정을 참고하십시오. RF 출력(EIRP) • 블루투스 + EDR: <10dBm •WLAN: <17dBm 안테나 •통합 PIFA 안테나(게인: 최대 2.6dBi) |
| Storage Media | 이동식 SD 카드 |
| Video Out | G620, Gx620: HDMI, DVI Gx320: HDMI 640 × 480, HDMI 1280 × 720, DVI 640 × 480, DVI 800 × 600 |
| 일반 | |
|---|---|
| Annotations | 음성: 정지 이미지 및 비디오에서 블루투스 사용 시 60초 텍스트: 사전 정의된 목록의 텍스트 또는 터치스크린의 소프트 키보드 이미지 스케치: 예, 적외선에만 해당 |
| Cloud Services | Wi-Fi를 통해, FLIR Ignite로 직접 방식의 안전한 이미지 업로드, 구성, 저장 및 공유(펌웨어 필요함) |
| FLIR Inspection Route | 카메라에서 지원됨 |
| GPS [removable] | 모든 정지 이미지 및 비디오 첫 프레임에 내장 GPS로부터 위치 데이터가 자동으로 추가됨 |
| Laser Pointer | 클래스 2 |
| Package Includes | 렌즈가 장착된 적외선 카메라, 배터리(2개), 배터리 충전기, 멀티 플러그가 포함된 전원 공급 장치, 핸드 스트랩, 넥 스트랩, 렌즈 캡, 렌즈 캡 스트랩, 메모리 카드, HDMI-HDMI 케이블, USB 케이블, 드라이버 TX20, 노브 나사(옵션: 후면 커버용 나사), 인쇄 문서, 이동용 하드 케이스 |
| Packaging Size | G620, Gx620: 400 × 190 × 510mm Gx320: 600mm × 510mm × 410mm |
| Size [L x W x H ] w Lens | 251.6mm × 164.5mm × 170.9mm |
| Weight [incl lens & batteries] | 3kg |
| 사용자 인터페이스 | |
|---|---|
| Languages | 21 |
| 전력 | |
|---|---|
| Battery operating time | 25°C에서 >2.5시간 및 일반적인 사용 |
| Battery Type | 충전식 리튬이온 배터리(7.4V), 카메라에서 또는 별도의 2-베이 충전기로 충전 |
| Charging Time | 2.5시간 ~ 95% 용량, LED로 표시되는 충전 상태 |
| Start Up Time | 일반적으로 25°C에서 7분 |
| 환경 및 인증 | |
|---|---|
| Certifications | RoHS: 2011/65/EU WEEE: 2012/19/EU RED: 2014/53/EU EMC: ETSI EN 301 489-1(무선), ETSI EN 301 489-17, EN 55032(방출), EN 55035(내성), EN 61000-4-8 Level 5(자기장), EN 61000-6-2, 내성 산업 환경, FCC 47 CFR 파트 15 B, 클래스 B(방출), ICES-003 |
| Encapsulation | IP54(IEC 60529) |
| Hazardous Location Compliance | ATEX/IECEx, Ex ic nC op is IIC T4 Gc II 3 G ANSI/ISA-12.12.01-2013, 클래스 I 디비전 2 CSA 22.2 No. 213, 클래스 I 디비전 2 |
| Mounting | UNC ¼"-20 |
| Operating Temperature Range | -20°C~50°C |
| Shock and Vibration | 충격: 25g(IEC 60068-2-27), 진동: 2g(IEC 60068-2-6) |
| Storage Temperature Range | -30°C~60°C |
