Detect Gas Leaks at Substations and More

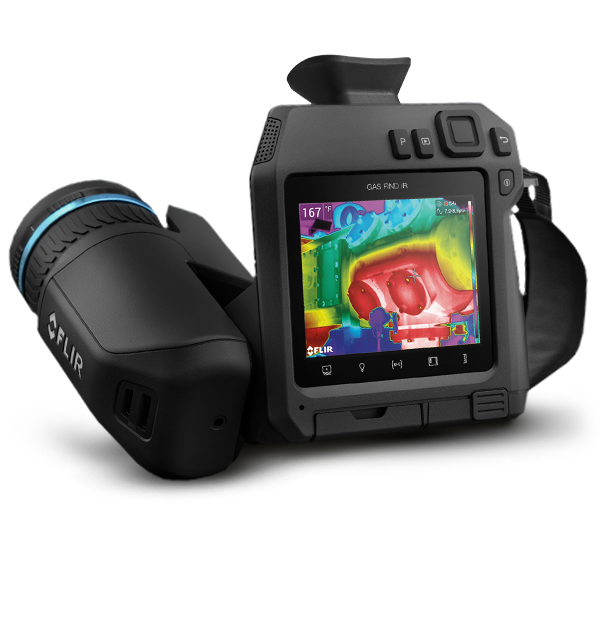

FLIR GF77은 메탄, 육플루오린화 황(SF6), 에틸렌, 암모니아, 기타 가스 방출을 감지하는 교체 가능한 렌즈 옵션을 갖춘 획기적인 비냉각 광학 가스 이미징 카메라입니다. 열 검사를 위한 가스 탐지 및 방사 온도 측정이 가능한 GF77은 전력 설비, 석유 및 천연 가스 운영, 화학/제조 시설, 식품 및 농업 산업, 응급 대응 기관에 이상적입니다. 이 경제적인 솔루션은 내장된 열화상 보정의 이점과 단순히 렌즈를 교체하는 방식으로 다양한 가스를 감지할 수 있는 유연성을 제공합니다. GF77 카메라를 구매하시면 FLIR Thermal Studio Pro 및 FLIR Route Creator 3개월 구독권을 제공합니다.
가스 감지와 열 검사를 위한 다목적 솔루션
한 대의 카메라만으로도 가스 누출을 안전하게 찾고 열 검사도 정확히 수행할 수 있습니다.
레이저 AF 기능, 원터치 레벨/스팬 대비 향상 기능 등을 갖춘 GF77은 FLIR가 제공하는 최첨단 기능을 제공하는 카메라입니다.
인체 공학적 설계, GPS, Wi-Fi, 주석 기능과 같은 현장에서 측정한 결과 값을 정리하는 툴과 신속한 보고 기능은 사용자가 작업을 보다 손쉽게 처리할 수 있도록 도와줍니다.
Improve Image Clarity and Gas Detection with Advanced Features from Flir
The GF77 is calibrated for temperature, so you can manually adjust contrast between the gas cloud and the background. Or, increase contrast instantly with the 1-Touch Level/Span auto-adjustment feature. Finally, accentuate plume movement with FLIR High Sensitivity Mode (HSM).
사양
| Highlighted | |
|---|---|
| 적외선 해상도 | 320 × 240(76,800픽셀) |
| 가스 감도[NECL] | LR 렌즈: CH₄: <100ppm ×m, N₂O: <75ppm ×m, C₃H₈: <400ppm ×m, SO₂: <30ppm ×m, R-134a: <20ppm ×m, R-152a: <100ppm ×m HR 렌즈: SF6: <1ppm ×m, C₂H₄: <20ppm ×m, NH₃: <20ppm ×m, R-12: <4ppm ×m (ΔT = 10°C, 거리 = 1m) |
| 탐지기 피치 | 25µm |
| 정확도 | ≤100 °C ± 3°C, >100°C ±주변 온도 15~35°C에 3% |
| 스펙트럼 범위 | LR: 7-8.5µm,HR: 9.5-12µm |
| 이미징 및 광학 | |
|---|---|
| F-값 | 25° 렌즈: 1.04, 6° 렌즈: 1.35 |
| MSX를 이용한 최소 초점 거리 | 25° 렌즈: 0.65m |
| 가스 감도[NECL] | LR 렌즈: CH₄: <100ppm ×m, N₂O: <75ppm ×m, C₃H₈: <400ppm ×m, SO₂: <30ppm ×m, R-134a: <20ppm ×m, R-152a: <100ppm ×m HR 렌즈: SF6: <1ppm ×m, C₂H₄: <20ppm ×m, NH₃: <20ppm ×m, R-12: <4ppm ×m (ΔT = 10°C, 거리 = 1m) |
| 공간 해상도 [I시야각 (FOV)] | 25° 렌즈: 1.4mrad/픽셀, 6° 렌즈: 0.36mrad/픽셀 |
| 디지털 줌 | 1–6x 연속 |
| 라디오메트릭(radiometric 적외선 동영상 녹화 | 실시간 라디오메트릭 녹화(.csq) |
| 라디오메트릭(radiometric 적외선 동영상 스트리밍 | 압축, UVC 위 |
| 비 방사 측정(Non_radiometric) 적외선 동영상 녹화 | 메모리 카드 연결 H.264 |
| 비 방사선 측정(Non_radiometric) 적외선 동영상 | 메모리 카드 연결 H.264 |
| 비 방사선 측정(Non_radiometric) 적외선 동영상 스트리밍 | H.264, Wi-Fi 상에서 RTSP에 MPEG-4; Wi-Fi 상에서 UVC에 MJPEG |
| 사용 가능한 렌즈 | 25° HR, 25° LR, 6° HR, 6° LR. (서비스 교정 필요) |
| 스펙트럼 범위 | LR: 7-8.5µm,HR: 9.5-12µm |
| 시야각 (FOV) [시야각 (FOV)] | 25° 렌즈: 25° × 19°, 6° 렌즈: 6.4° × 4.9° |
| 실화상 동영상 녹화 | 메모리 카드 연결 H.264 |
| 실화상 이미지 | LED 조명을 가진 5MP 비주얼 카메라 |
| 열 감도_NETD | 25° 렌즈: 30°C에서 <25mK, 6° 렌즈: 30°C에서 <40mK |
| 온-카메라 디스플레이 | 640 × 480픽셀(QVGA) 4" 터치스크린 LCD(자동 회전 기능 포함) |
| 이미지 주파수 | 30Hz |
| 적외선 해상도 | 320 × 240(76,800픽셀) |
| 적외선 해상도 | 320 × 240픽셀 |
| 초점 길이 | 25° 렌즈: 18mm, 6° 렌즈: 74mm |
| 최소 초점 거리 | 25° 렌즈: 0.3m, 6° 렌즈: 5m |
| 탐지기 유형 | 비냉각 방식 마이크로볼로미터 |
| 탐지기 피치 | 25µm |
| 프레임률 [전체화면] | 30Hz |
| 측정 및 분석 | |
|---|---|
| 가스를 추적하여 감지 | LR 렌즈: 메탄, 산화질소, 프로판, 이산화황, R-134a 및 R-152a; HR 렌즈: 육불화황, 암모니아, 에틸렌 |
| 대상 온도 범위 | 범위 1: -20°~80°C, 범위 2: 0°~250°C, 범위 3: 100°~500°C |
| 정확도 | ≤100 °C ± 3°C, >100°C ±주변 온도 15~35°C에 3% |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 이미지 파일 형식 | 표준 JPEG, 측정 데이터 포함 적외선 모드 |
| 인터페이스 | USB 2.0, 블루투스®, Wi-Fi, 디스플레이 포트 |
| 저장 매체 | 이동식 SD 카드 |
| 일반 | |
|---|---|
| 무게 [렌즈 및 배터리 포함] | FLIR GF77 25° (1): 1.54kg FLIR GF77 25° (2): 1.68kg FLIR GF77 25° (1) + 6° (1): 1.9kg FLIR GF77 25° (2) + 6° (1): 2.05kg |
| 크기 [L × W × H] | 렌즈 수직: 150.5 × 201.3 × 84.1mm, 렌즈 수평: 150.5 × 201.3 × 167.3mm |
| 전력 | |
|---|---|
| 배터리 유형 | 충전식 리튬이온 배터리 |
| 배터리 작동 시간 | 25°C에서 >4시간, 일반적인 사용 |
| 배터리 전압 | 3.6V |
| 환경 및 인증 | |
|---|---|
| 마운트 장착 | UNC ¼″-20 |
| 보관 온도 범위 | –40~70°C |
| 안전 | EN/UL/CSA/PSE 60950-1 |
| 인캡슐레이션 | IP 54(IEC 60529) |
| 작동 온도 범위 | –15~50°C |
| 주변 온도 범위 | –15°C~50°C |
| 충격 및 진동 | 25g(IEC 60068-2-27)/2g(IEC 60068-2-6) |
