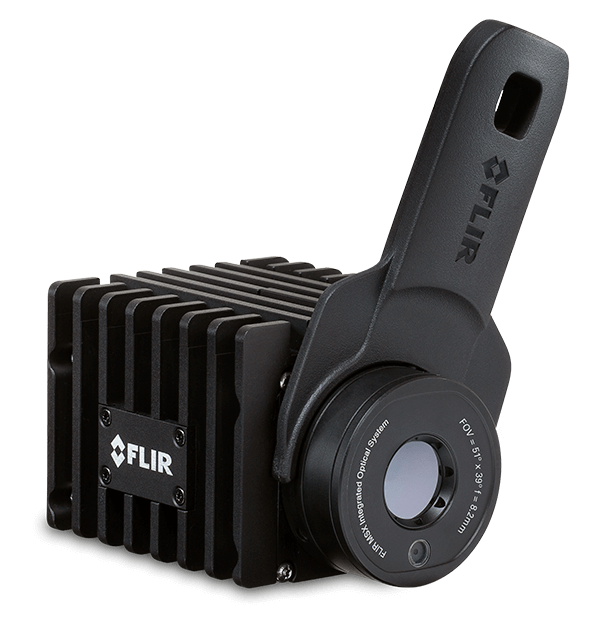

Cámara térmica compacta con sensor inteligente FLIR A40
Cámara termográfica compacta de sensor inteligente
Product Variations
La cámara térmica A40 con sensor inteligente es idónea para usuarios que requieren análisis incorporado en la cámara y capacidades de alarma para supervisión de situaciones y aplicaciones de detección temprana de incendios. Es una solución flexible y configurable creada para dar respuesta a los requisitos específicos de los clientes de automatización en todo tipo de sectores. Si se usa como un componente del sistema en soluciones en la nube o de Internet industrial de las Cosas (IIoT), la cámara FLIR A40 facilita a las empresas la protección de sus activos, mejorar la seguridad, maximizar los tiempos de actividad y minimizar los costes de mantenimiento.
Una solución de automatización asequible con análisis de vanguardia y protocolos de comunicación abiertos
El sensor de temperatura de área amplia sin contacto permite acceder rápidamente a las características térmicas y ofrece una resolución de hasta 320 × 240 (76 800 píxeles) y una precisión de ±2 °C, así como mejora de imagen MSX® patentada por FLIR (* No disponible en la versión A40 95°)
Simplifique los esfuerzos de integración con sensores termográficos inteligentes que se comunican con protocolos industriales estándar y sistemas de gestión de vídeo, incluidos HDMI y SCADA.
Instale fácilmente esta ligera cámara con clasificación IP66 y conectores M8/12 en cualquier lugar, con varias opciones de montaje.
Especificaciones
| Highlighted | |
|---|---|
| Entrada/salida digital, tipo de conector | Codificación A de 12 clavijas M12, macho (compartido con alimentación externa) |
| Entradas digitales | 2 optoaislados, Vin (bajo) = 0 a 1,5 V, Vin (alto) = 3 a 25 V |
| Salida digital, propósito | Como función de alarma, salida a dispositivo externo Fallo (NC) |
| Salidas digitales | 3 optoaislados, de 0 a 48 V CC, 350 mA máx., optorrelé de estado sólido; 1 específico como salida de fallos (NC) |
| Codificado | H.264, MPEG4 o MJPEG |
| Interfaz Ethernet | Con cable |
| EMC | ETSI EN 301 489-1 (radio) ETSI EN 301 489-17 (radio) EN 61000-4-8 (campo magnético) FCC 47 CFR Parte 15 Clase B (emisión EE. UU.) ISO 13766-1 (EMC - Maquinaria de construcción de edificios y movimiento de tierra) EN ISO 14982 (EMC - Maquinaria agrícola y forestal) |
| Frecuencia de medición | Hasta 10 Hz |
| Número F | 1,4 |
| Frecuencia de imagen | |
| Frecuencia de la imagen | 30 Hz |
| Sensibilidad térmica/NETD | <35 mK |
| Precisión | ±2 °C (±3,6 °F) o ±2 % de lectura, para temperatura ambiente de 15 °C a 35 °C (de 59 °F a 95 °F) y temperatura del objeto superior a 0 °C (32 °F) |
| Funciones de alarma | En cualquier función de medición seleccionada, entrada digital y temperatura interna de la cámara |
| Salida de alarma | Salida digitalCorreo electrónico (SMTP) (push)Ethernet/IP (pull)Transferencia de archivos (FTP) (push)Servidor Modbus TCP cliente (pull) Servidor (push)MQTT (push)Eventos ONVIF (push)Consulta sobre API RESTful (pull)Almacenamiento de imágenes o vídeos |
| Comunicación y almacenamiento de datos | |
|---|---|
| Alimentación por Ethernet | Alimentación por Ethernet, PoE IEEE 802.3af clase 3 |
| Almacenamiento de imágenes | N/D |
| Codificado | H.264, MPEG4 o MJPEG |
| Comunicación Ethernet | TCP/IP de enchufe patentado de FLIR |
| Conforme con perfil S de ONVIF | 29°, 51°: Sí 95°: No |
| Entrada digital, propósito | NUC, NUC desactivado, alarma |
| Entrada/salida digital, tipo de conector | Codificación A de 12 clavijas M12, macho (compartido con alimentación externa) |
| Entrada/salida digital, voltaje de aislamiento | 500 VRMS |
| Entradas digitales | 2 optoaislados, Vin (bajo) = 0 a 1,5 V, Vin (alto) = 3 a 25 V |
| Estándar Ethernet | IEEE 802.3 |
| Ethernet | Para control, resultados, imagen y potencia |
| Interfaz Ethernet | Con cable |
| Multicast | Sí |
| Protocolos de Ethernet | Sensor inteligente FLIR A40 29°: EtherNet/IP, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP FLIR A40 Smart Sensor 51°: EtherNet/IP, IEEE 1588, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP FLIR A40 Smart Sensor 95°: EtherNet/IP, Modbus TCP, MQTT, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP |
| RS-232 | Codificación A de M8, conector macho |
| Salida digital, propósito | Como función de alarma, salida a dispositivo externo Fallo (NC) |
| Salidas digitales | 3 optoaislados, de 0 a 48 V CC, 350 mA máx., optorrelé de estado sólido; 1 específico como salida de fallos (NC) |
| Tipo de conector Ethernet | M12 hembra de 8 pines con codificación X; hembra RP-SMA |
| Tipo de Ethernet | 1000 Mb/s |
| Unicast | Sí |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión (FOV) | Sensor inteligente FLIR A40 29°: 29° Sensor inteligente FLIR A40 51°: 51° Sensor inteligente FLIR A40 95°: 95° |
| Cámara visible | Incluido |
| Distancia focal mínima | Sensor inteligente FLIR A40 29°: 0,25 m (0,82 pies) Sensor inteligente FLIR A40 51°: 0,2 m (0,66 pies) Sensor inteligente FLIR A40 95°: 0,1 m (0,33 pies) |
| Enfoque | Fijo, ajustable con herramienta incluida |
| Frecuencia de imagen | |
| Frecuencia de la imagen | 30 Hz |
| Lectura | Sin lecturas de mediciones, solo transmisión de vídeo |
| Longitud focal | Sensor inteligente FLIR A40 29°: 14,3 mm (0,56") Sensor inteligente FLIR A40 51°: 8,2 mm (0,32") Sensor inteligente FLIR A40 95°: 4,1 mm (0,16") |
| Matriz de plano focal (FPA) | Microbolómetro no refrigerado |
| Mejora de contraste | FSX®/Ecualización de histograma (solo IR) |
| MSX | Sí |
| Número F | 1,4 |
| Paso del detector | 25 µm |
| Rango espectral | 7,5–14 µm |
| Resolución de IR | 320 240× |
| Resolución de transmisión | Transmisión de vídeo RTSP 0: 640 × 480 píxelesTransmisión de vídeo RTSP 1: 1280 × 960 píxeles |
| Resolución espacial (IFOV) | 1,7 mrad/píxel |
| Resolución visual | 1280 × 960 |
| Sensibilidad térmica/NETD | <35 mK |
| Superposición | Con/sin |
| Transmisión de vídeo IR radiométrico | N/D |
| Transmisión múltiple | Sí |
| Vídeo Transmisión | Protocolo RTSP |
| Medición y análisis | |
|---|---|
| Correcciones de medición | Parámetros globales de objeto Parámetros locales por función de análisis |
| Corrección de transmisión atmosférica | Basada en los datos de distancia, temperatura atmosférica y humedad relativa |
| Detección automática de calor y frío | Valor de temperatura máx./mín. y posición mostrados en el cuadro de área |
| Funciones de alarma | En cualquier función de medición seleccionada, entrada digital y temperatura interna de la cámara |
| Herramientas de medición | Sensor inteligente FLIR A40 29°: •10 medidores puntuales •10 cuadros •3 deltas (diferencia de cualquier valor/referencia/bloqueo externo) •1 isoterma (por encima/por debajo/intervalo) •1 isocobertura FLIR A40 Sensor inteligente 51°: 10 medidores puntuales 10 cuadros 3 deltas (diferencia de cualquier valor/referencia/bloqueo externo) 1 isoterma (por encima/por debajo/intervalo) 1 isocobertura FLIR A40 Sensor inteligente 95°: 10 medidores puntuales 10 cuadros 3 deltas (diferencia de cualquier valor/referencia/bloqueo externo) 1 isoterma (por encima/por debajo/intervalo) 1 isocobertura |
| Precisión | ±2 °C (±3,6 °F) o ±2 % de lectura, para temperatura ambiente de 15 °C a 35 °C (de 59 °F a 95 °F) y temperatura del objeto superior a 0 °C (32 °F) |
| Rango de temperatura del objeto | ⁻De 20 °C a 175 °C (de -4 °F a 347 °F) De 175 °C a 1000 °C (de 347 °F a 1832 °F) |
| Salida de alarma | Salida digitalCorreo electrónico (SMTP) (push)Ethernet/IP (pull)Transferencia de archivos (FTP) (push)Servidor Modbus TCP cliente (pull) Servidor (push)MQTT (push)Eventos ONVIF (push)Consulta sobre API RESTful (pull)Almacenamiento de imágenes o vídeos |
| Valores preestablecidos de medición | Sí |
| General | |
|---|---|
| Material de la carcasa | Aluminio |
| Montaje sobre base | 4 x M2.5 directo a la cámara o 4 x 10-32 UNF a la placa inferior de refrigeración |
| Peso | 519 g (1,14 lb) sin placa inferior de refrigeración |
| Tamaño (L. × An. × Al.) | 107 × 67 × 57 mm |
| Características medioambientales y certificaciones | |
|---|---|
| Corrosión | ISO 12944 C4 G o H EN60068-2-11 |
| EMC | ETSI EN 301 489-1 (radio) ETSI EN 301 489-17 (radio) EN 61000-4-8 (campo magnético) FCC 47 CFR Parte 15 Clase B (emisión EE. UU.) ISO 13766-1 (EMC - Maquinaria de construcción de edificios y movimiento de tierra) EN ISO 14982 (EMC - Maquinaria agrícola y forestal) |
| Espectro de radio | FCC 47 CFR Parte 15 Clase C (banda de 2,4 GHz EE. UU.) FCC 47 CFR Parte 15 Clase E (banda de 5 GHz EE. UU.) RSS-247 (banda de 2,4 GHz y banda de 5 GHz Canadá) ETSI EN 300 328 V2.1.1 (banda de 2,4 GHz UE) ETSI EN 301 893 V2.1.1 (banda de 5 GHz UE) |
| Frecuencia de medición | Hasta 10 Hz |
| Golpes | IEC 60068-2-27, 25 g |
| Humedad (operativa y de almacenamiento) | IEC 60068-2-30/24 horas, 95 % de humedad relativa, 25–40 °C (77–104 °F)/2 ciclos EN60068-2-38 |
| Montaje en trípode | 4 x M2.5 directo a la cámara o 4 x 10-32 UNF a la placa inferior de refrigeración |
| Protección | IEC 60529 y IP66 |
| Rango de temperatura operativa | –20 a 50 °CLa placa de refrigeración inferior es necesaria a temperaturas superiores a 40 °C. Sensor de temperatura máxima interna: 70 °C (158 °F) |
| Vibración | IEC 60068-2-6, 0,15 mm a 10–58 Hz y 2 g a 58 –500 Hz, sinusoidal IEC 61373 Cat 1 (carretera) |
| Alimentación | |
|---|---|
| Conexión de alimentación | M12 macho de 12 pines con codificación A (compartida con entrada/salida digital) |
| Consumo de energía | 7,5 W a 24 V CC típico 7,8 W a 48 V CC típico 8,1 W a 48 V PoE típico |
| Funcionamiento con alimentación externa | 24/48 V CC, 8 W máx. |
| Tensión externa | Rango de tensión admitido 18-56 V CC |
| Interfaz de usuario | |
|---|---|
| Interfaz web | Sí |
