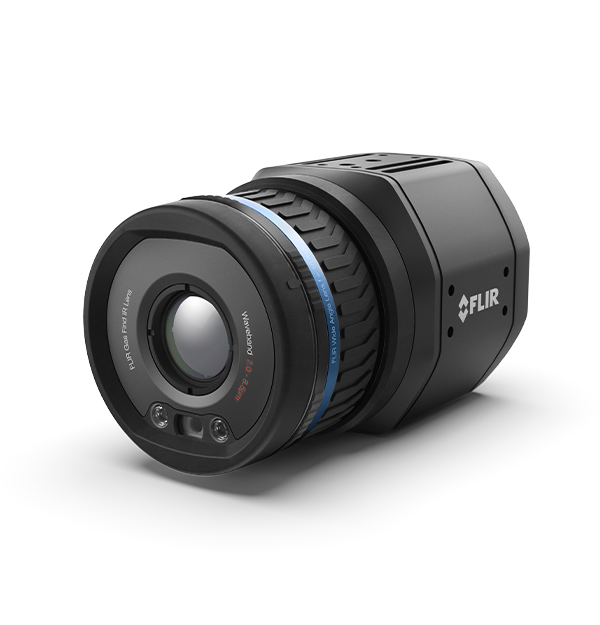

Lea la historiaFLIR GF77a
Cámara de visualización óptica de imágenes de gas fija no refrigerada
Product Variations
La FLIR GF77a es la primera cámara de detección de fugas autónoma no refrigerada de FLIR diseñada específicamente para visualizar gas de metano. Esta solución asequible de cámara fija proporciona a procesadores, productores u operadores de gas ascendente e intermedio las características que necesitan para supervisar de manera continua en busca de fugas de metano invisibles y potencialmente peligrosas. La FLIR GF77a, pequeña y ligera, está equipada con numerosas características patentadas de FLIR, como el modo de alta sensibilidad (HSM) para mejorar la visualización del gas. La GF77a puede ayudar a las empresas de petróleo y gas a mantener equipamientos adquiridos, evitar pérdida de productos, cumplir las normativas de reducción de emisiones y garantizar prácticas de trabajo más seguras. La GF77a también viene en una variante GF77f que incluye carcasa ambiental para entornos hostiles.
Detección de gases de metano continua y autónoma
Ofrece otras características líderes en el sector para aplicaciones de supervisión continua, como el modo de alta sensibilidad, el enfoque motorizado remoto y la arquitectura abierta para la integración de productos de otros fabricantes.
Con filtro espectral para la detección de gases de metano, lo que mejora la seguridad de los trabajadores y la localización de las fugas con menos inspecciones presenciales.
La GF77a, compatible con RTSP y GigE, ofrece flexibilidad para satisfacer muchas necesidades de comunicación industrial y se conecta con una red para conseguir una detección continua de fugas.
Especificaciones
| Highlighted | |
|---|---|
| Resolución de IR | 320 × 240 (76 800 píxeles) |
| Sensibilidad térmica/NETD | <25 mK a 30 °C (86 °F) |
| Rango espectral | De 7 a 8,5 µm |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión (FOV) | FLIR GF77a 25° CH4 (7–8,5 µm): lente de 25°: lente de 25° × 19° 6°: 6,4° × 4,9° FLIR GF77f 25°: 640 × 480 píxeles; según el campo de visión IR 1280 × 960 píxeles; 67,2° (diagonal) |
| Distancia focal mínima | 0,3 m (0,98 ft) para la lente de 25°; 5 m (16,4 ft) para la lente de 6° |
| Enfoque | FLIR GF77a 25° CH4 (7–8,5 µm): Contraste de un solo disparo, motorizado, manual FLIR GF77f 25°: Fijo |
| Enfoque y FOV visuales | Fijo, 67,2° diagonal |
| Formato de píxel | YUV411 |
| Formatos de transmisión de imágenes | Consulte las tablas RTSP y GVSP de transmisión de vídeo/radiométrica. |
| Frecuencia de la imagen | 30 Hz |
| Fuente de imagen | Visual / IR / MSX |
| Identificación de la lente | Automática |
| Longitud focal | FLIR GF77a 25° CH4 (7–8,5 µm): lente de 25°: lente de 18 mm 6°: 74 mm FLIR GF77f 25°: 18 mm (0,71") |
| Lámpara de vídeo | Luz LED integrada |
| Matriz de plano focal (FPA) - Rango espectral | Microbolómetro no refrigerado/de 7 a 8,5 µm |
| Mejora de contraste | Ecualización de histograma (solo IR) para trasmisión de vídeo RTSP y GVSP, fuente de imagen 0 |
| Paso del detector | 25 µm |
| Rango espectral | De 7 a 8,5 µm |
| Resolución | API REST: 640 × 480 píxeles, 1280 × 960 píxeles Interfaz de usuario web: 640 × 480 píxeles |
| Resolución de infrarrojos | 320 × 240 píxeles |
| Resolución de IR | 320 × 240 (76 800 píxeles) |
| Resolución de transmisión | 640 × 480 píxeles |
| Resolución de transmisión de imágenes | Consulte las tablas RTSP y GVSP de transmisión de vídeo/radiométrica. |
| Resolución espacial (IFOV) | 1,4 mrad/píxel |
| Resolución térmica [NETD] | <25 mK a 30 °C (86 °F) |
| Resolución visual | 1280 × 960 píxeles |
| Sensibilidad a los gases [NECL] | CH4 (<100 ppm × m), N2O (<75 ppm × m), C3H8 (<400 ppm × m), SO2 (<30 ppm x m); ΔT = 10 °C, distancia = 1 m |
| Sensibilidad térmica/NETD | <25 mK a 30 °C (86 °F) |
| Superposición | Fuente de imagen 0: Protocolo RTSP: con, sin; protocolo GVSP (GigE Vision), con, sin |
| Tipo de detector | Microbolómetro no refrigerado |
| Medición y análisis | |
|---|---|
| Correcciones de medición | Parámetros globales del objeto |
| Corrección de emisividad | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Variable de 0,01 a 1,0 |
| Corrección de temperatura aparente reflejada | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basada en la entrada de la temperatura reflejada |
| Corrección de transmisión atmosférica | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basada en los datos de distancia, temperatura atmosférica y humedad relativa |
| Corrección de transmisión óptica | Automática, basada en señales de sensores internos |
| Opciones de corrección | Atmosférico, transmisión de óptica, emisividad, temperatura aparente reflejada, óptica/ventana externa |
| Precisión | Rango 1: de -20° a 80 °C (de -4° a 176 °F) ±3 °C (±5 °F), Rango 2: de 0° a 250 °C (de 212° a 482 °F): de 0° a 100 °C (de 32° a 212 °F):±3 °C, de 100° a 250 °C (de 212° a 482 °F):±3 %, Rango 3: de 100° a 500 °C (de 212° a 932 °F):±3 % |
| Rango de temperatura del objeto | Rango 1: de -20° a 80 °C (de -4° a 176 °F), Rango 2: de 0° a 250 °C (de 212° a 482 °F), Rango 3: de 100° a 500 °C (de 212° a 932 °F) |
| Óptica externa y corrección de ventanas | FLIR GF77a 25° CH4 (7–8,5 µm): C FLIR GF77f 25°: Basada en la entrada de la transmisión y temperatura de la óptica/ventana |
| Comunicación y almacenamiento de datos | |
|---|---|
| Alimentación por Ethernet | Alimentación por Ethernet, PoE IEEE 802.3af clase 3 |
| Codificado | Trasmisión de vídeo – Protocolo RTSP: H.264/MPEG4/MJPEG; GVSP: Transmisión radiométrica sin comprimir – Protocolo RTSP: JPEG-LS comprimido, radiométrico de FLIR; GVSP: Sin comprimir, señal lineal, temperatura lineal, radiométrico de FLIR |
| Comunicación Ethernet | GigE Vision ver. 1.2, compatible con GenICam de API de cliente, propietario de FLIR basado en socket TCP/IP |
| Comunicación serie | Control de panorámica e inclinación: RS232 y RS485 exclusivamente |
| Conector | Control de panorámica e inclinación: Codificación A de M8, macho; wifi: RP-SMA hembra (Pan/Tilt es una función opcional) |
| Entrada digital, propósito | NUC NUC desactivado Etiqueta de imagen (Inicio, Parada, General) control del flujo de imagen (según SFNC 2.3) Fotograma único (en activación) Multifotogramas (en activación) Continuo Frecuencia de imagen ROI |
| Entrada/salida digital, tipo de conector | Codificación A de 12 pines M12 macho (compartida con alimentación ext.) |
| Entrada/salida digital, voltaje de aislamiento | 500 VRMS |
| Entradas digitales | 2 con aislamiento óptico, Vin (bajo) = de 0 a 1,5 V, Vin (alto) = de 3 a 25 V |
| Estándar Ethernet | IEEE 802.3 |
| Interfaz Ethernet | Con cable |
| Multicast | Protocolo RTSP, protocolo GVSP (GigE Vision) |
| Protocolos de Ethernet | IEEE 1588, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP |
| Salida digital, propósito | •Conjunto Programable• Fallo (NC) |
| Salidas digitales | 3 con aislamiento óptico, de 0 a 48 V CC, máx. 350 mA (reducido a 200 mA a 60 °C). Optorrelé de estado sólido, 1 específico como salida de fallos (NC) |
| Tipo de conector Ethernet | FLIR GF77a 25° CH4 (7–8,5 µm): M12 8 clavijas con codificación X, hembra FLIR GF77f 25°: RJ45, hembra |
| Tipo de conexión | Wifi: Par a par (ad hoc) o infraestructura (red) |
| Tipo de Ethernet | 10/100Base-T |
| Transmisión de imágenes por Ethernet | Sí |
| Unicast | Protocolo RTSP, protocolo GVSP (GigE Vision) |
| Wifi | Estándar wifi – IEEE802.11a/b/g/n |
| General | |
|---|---|
| Contenido del paquete | Cámara térmica en la carcasa protectora Prensaestopas adicionales para cables auxiliares Documentación impresa que incluye el nombre de usuario y la contraseña para iniciar sesión en la interfaz web de la cámara |
| Material de la carcasa | Aluminio |
| Panorámica/inclinación | Característica opcional; norma de control – Pelco D |
| Peso | FLIR GF77a 25° CH4 (7–8,5 µm): 0,82 kg (1,8 lb) FLIR GF77f 25°: 5,90 kg (13,0 lb) |
| Peso del embalaje | 6,8 kg (15,0 lb) |
| Tamaño del embalaje | 645 × 207 × 225 mm (25,4 × 8,15 × 8,86 pulg.) |
| Tamaño [L. × An. × Al.] | FLIR GF77a 25° CH4 (7–8,5 µm): 123 × 77 × 77 mm (4,84 × 3,03 × 3,03") FLIR GF77f 25°: 510 × 177 × 229 mm (20,1 × 6,97 × 9,02") |
| Tipo de embalaje | Caja de cartón |
| Interfaz de usuario | |
|---|---|
| Interfaz web | Sí |
| Alimentación | |
|---|---|
| Consumo de energía | 6,8 W a 24 V CC típico; 7,0 W a 48 V CC típico; 7,3 W a 48 V PoE típico |
| Funcionamiento con alimentación externa | Compatible con IEEE 802.3af, IEEE 802.3at/PoE Plus |
| General | PoE o externo |
| Tensión externa | FLIR GF77a 25° CH4 (7–8,5 µm): Rango permitido 18-56 VCC, 8 W máx . FLIR GF77f 25°: PoE Clase 4 (25 W) |
| Características medioambientales y certificaciones | |
|---|---|
| Corrección de transmisión de lente | C |
| Corrosión | Resistencia a niebla salina: ISO9227, hasta 1000 horas |
| EMC | EN 55032:2015 Requisitos de emisiones EN 55035:2017 Requisitos de inmunidad FCC – Título 47 CFR Parte 15:2019 ICES-001 Edición 4:2014 |
| Garantía | http://www.flir.com/warranty/ |
| Humedad (operativa y de almacenamiento) | Humedad relativa: del 5 % al 95 % |
| Protección | FLIR GF77a 25° CH4 (7–8,5 µm): IP 54 (IEC 60529) IP66 con accesorio FLIR GF77f 25°: IP67 |
| Rango de temperatura de almacenamiento | IEC 68-2-1 e IEC 68-2-2, de –40 a 70 °C (de –40 a 158 °F) para 16 horas |
| Temperatura operativa | De -30 a 50 °C (de -22 a 122 °F) |
