CM78-PV

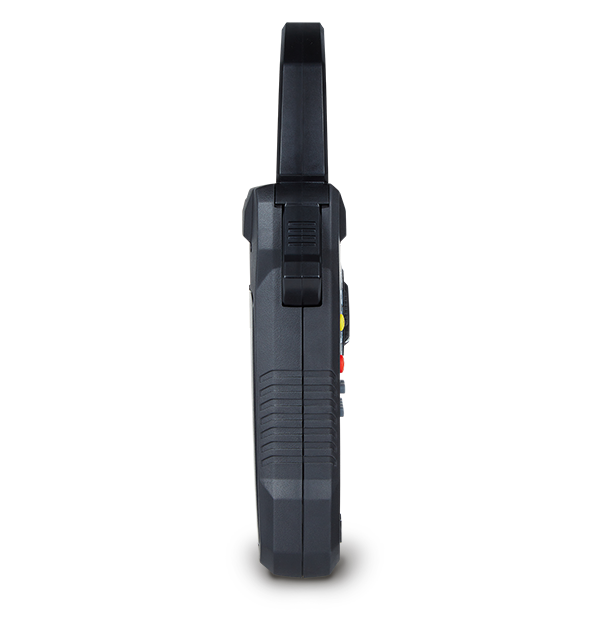

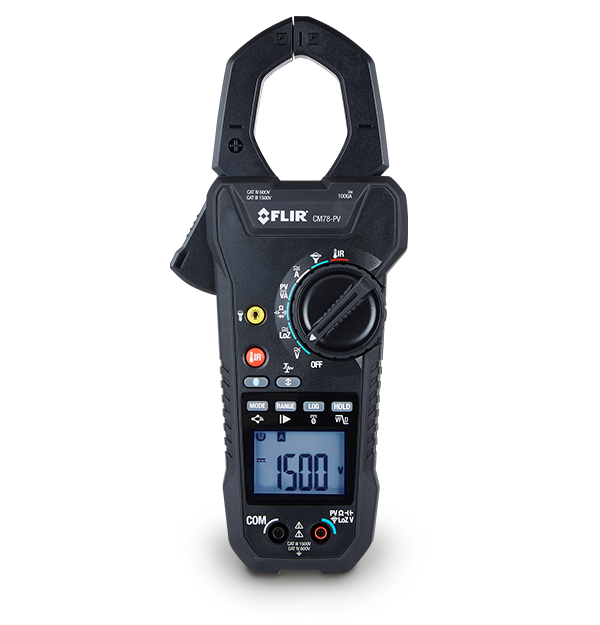

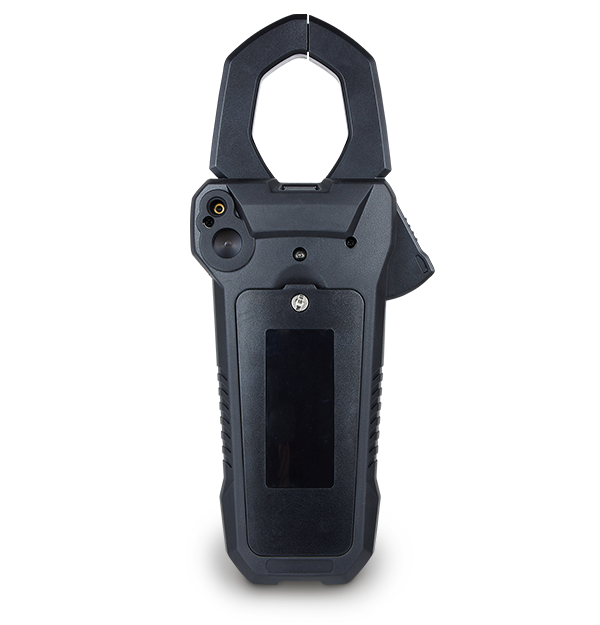

FLIR CM78-PV CAT III 1500 V ソーラークランプメーター
FLIR CM78-PVは、商業用および工業用の両方の電気検査用に設計されています。テストリードを使用して最大1,500 Vの太陽光発電（PV）DC測定をサポートし、DC電力測定用のクランプジョーで最大1,000 AのDCまたはACを処理します。デバイスには、高度な電気試験および測定ニーズを満たすAC突入電流、可変周波数ドライブ(VFD)モード、真のRMS、低インピーダンス(LoZ)モードなどの機能が装備されています。内蔵非接触型赤外線温度計は、トラブルシューティングパネル、コンジット、およびモーターを補助し、接点測定またはデータロギング機能で断続的な障害をキャプチャすることで、問題の診断と確認ができます。
さらに、Bluetooth® FLIR METERLiNKテクノロジーにより、モバイルデバイス上でMETERLiNK®アプリへワイヤレス接続でき、現場からの結果の即時文書化、レポート作成、共有が容易になります。
仕様
| Highlighted | |
|---|---|
| 表示数 | 6000 |
| AC_DCアンペア | 1000 A/精度 ±2.0% |
| 接続機能 | Bluetooth BLE |
| 安全性カテゴリー | IEC 61010-1 CAT IV-600 V、CAT III-1500 V |
| 測定解析 | |
|---|---|
| AC_DC LoZボルト | AC: 1000 V / 精度 ±1.5% DC：1500 V/精度 ±1.5% |
| AC_DCアンペア | 1000 A/精度 ±2.0% |
| AC突入電流 | 範囲 1000 A/ 精度 ±3.0% |
| AC電圧 | 1000 V/精度 ±1.0% |
| DC電圧 | 1500 V/精度 ±1.0% |
| PV DC電圧 | 範囲1500 V/精度 ±2.0% |
| PV DC電源 | 範囲1500 kVA/精度 ±2.0% |
| VFD、AC電圧 | 1000 V AC /45 Hz～65 Hzで±2.0% |
| VFD、AC電流 | 範囲 1000 A/ 精度 ±5.0% |
| カテゴリー等級 | CAT IV-600 V、CAT III-1500 V |
| ダイオード試験 | 3.0 V/ ±1.5% |
| フレックスAC入力A | 範囲 3000 A/ 精度 ±3.0% |
| フレックスクランプ範囲 | 3000 A/±3.0% |
| 周波数カウンター | 60 kHz / ±1.0% |
| 導通チェック閾値 | <50 Ω ブザーオン、>150 Ω ブザーオフ |
| 抵抗 | 60 MΩ/精度 ±1.0% |
| 温度 | -10°C～30°C、<85% RH 30°C～40°C、<75% RH 40°C～50°C、<45% RH |
| 真の実効値 | ○ |
| 表示数 | 6000 |
| 計測速度 | 毎秒3サンプル |
| 電気容量 | 6000μF/精度 ±3.0% |
| 通信とデータ保存 | |
|---|---|
| Bluetooth最大通信範囲 | 10 m |
| データ保存 | 設定可能間隔：1秒 |
| メモリ | 読み取り値/メモリセット：999セット/セット |
| 接続機能 | Bluetooth BLE |
| 電源 | |
|---|---|
| バッテリー | 単4アルカリ電池 × 6 |
| バッテリー駆動時間 | 約50時間、アルカリ乾電池使用時 |
| 自動電源オフ | 約25分間の無動作後 |
| 一般仕様 | |
|---|---|
| サイズ［L×W×H］ | 257 mm × 110 mm × 50 mm |
| ワークライト | 白色LED × 2 |
| 重量 | 630 g |
| 環境と認定 | |
|---|---|
| ETSI|EMC | EN61326-1、EN61326-2-2、EN300328 |
| Operating Ambient Temperature and Relative Humidity (RH) | -10°C～30°C、<85% RH 30°C～40°C、<75% RH 40°C～50°C、<45% RH |
| 保存温度、相対湿度［RH］ | -20°C～60°C、0～80% RH（バッテリーなし） |
| 保証 | 限定生涯保証 https://www.flir.com/testwarranty |
| 安全性カテゴリー | IEC 61010-1 CAT IV-600 V、CAT III-1500 V |
| 温度係数 | 0.2 × (指定精度) / °C、<18°C、>28°C |
| 認証 | ETL、CE、FCC、FDA、RCM |
| アクセサリー | |
|---|---|
| アクセサリーパッケージの内容 | キャリングパウチ CAT III-1500 V二重成形テストリード CAT III-1500 V MC4 PVプラグ (TA89) 6 × AAA (LR03) バッテリー ユーザーマニュアル |
