Flir EV45-T2
Meterlink搭載EV充電器アナライザ

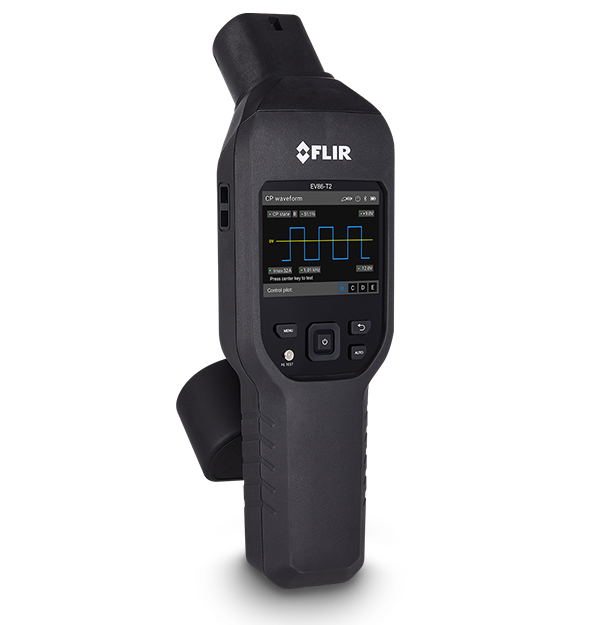

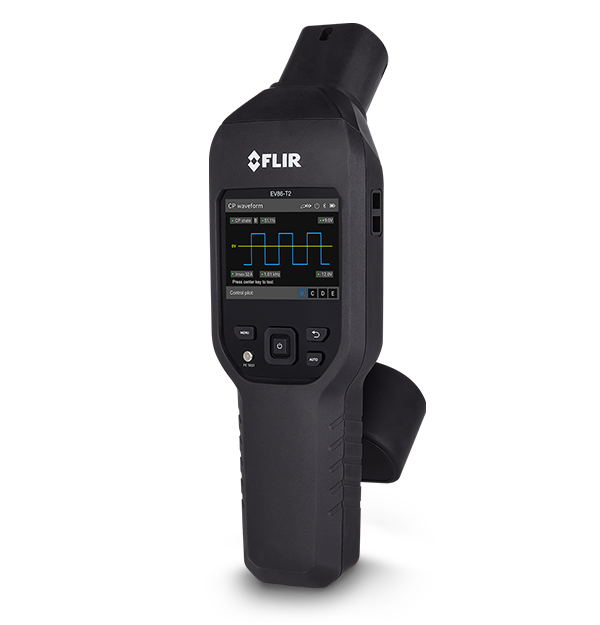

FLIR EV86-T2 は、住宅および商業環境における AC EV 充電ステーションの安全性および性能試験を簡素化するために設計された、オールインワンの EV 充電アナライザーです。レベル1充電器とレベル2充電器の両方をサポートし、内蔵T2コネクターとコンパクトなタイプ1アダプターを備え、幅広い互換性があります。自動化されたテストシーケンス、テスト前の電圧検証、明確な合否結果により、作業者は安全かつ効率的に作業できます。また、Bluetooth Low Energy (BLE) 接続は、Flir Meterlink® アプリとシームレスにペアリングされ、ワイヤレスレポートの作成、データ管理、モバイルデバイスからの直接の容易な共有を可能にします。
仕様
| ハイライト表示 | |
|---|---|
| ディスプレイサイズ | 3.5インチ TFT - LCD |
| 接続機能 | 10 m (32 ft) レンジの Bluetooth BLE |
| 安全性カテゴリー | CAT II-300 V、IEC61010-1 |
| イメージングとレンズ | |
|---|---|
| ディスプレイサイズ | 3.5インチ TFT - LCD |
| 測定解析 | |
|---|---|
| Auto Testing Items | 設定メニューのPE事前試験、EVSEインターフェイス、RCD試験、ループ・インピーダンス |
| CP Error (E state) Simulation | 合格/不合格 |
| EVSE interface | 1 Φ: 250 V max, 3 Φ: 230 / 440 V max, 50 / 60 Hz, max 10 A Main Voltage: Range 440 V / Accuracy: +/- 2.0% Frequency Range: 2 kHz / Accuracy: +/- 1 Hz Duty Cycle Range:100% / Accuracy: +/- 5 Digits |
| Loop Impedance | Range: 2.000 kΩ / Accuracy ±1.0% |
| PE Pre-Test | 範囲：合否（PE導体とタッチセンサー間の電圧 > 50 V AC/DC） |
| PP State Simulation | 未接続、接続済み、接続 + ラッチ |
| RCD/CCID Trip Test | RCDトリップ時間（0°, 180°） 範囲：AC31.5mA、300msec/確度±2.0% 範囲：DC6mA、2.5sで1<2.5s/確度±1.0% RCDランピング電流（0°、180°） 範囲: 2.5s DCで6mA DC 2mAごとにスムーズランプ、2mAステップで 30mA AC .5sで3002mA / 精度±2.0% |
| Voltage Phase Indication | L1, L2, L3、PE、N |
| カテゴリー等級 | CAT II-600V |
| 周波数 | 範囲：200 Hz / 確度 ±1 Hz |
| 通信とデータ保存 | |
|---|---|

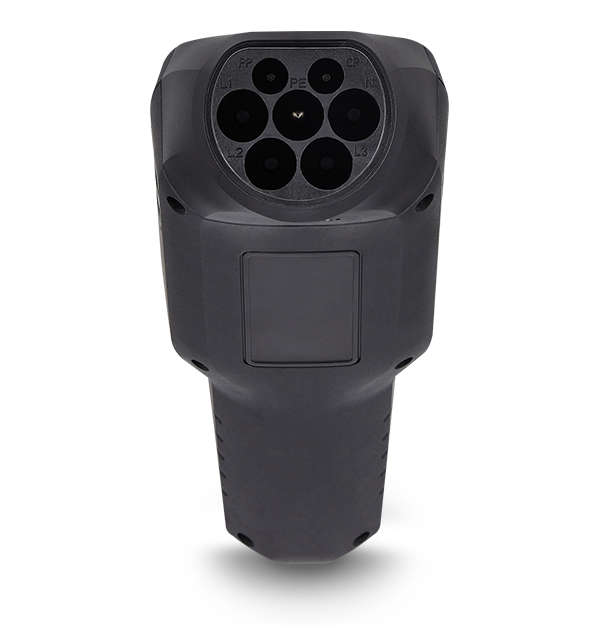

| コネクター | IEC 62196-2 タイプ 2 ソケット |
| コネクタータイプ | タイプ2（内蔵）、タイプ1（コンバータ付属） |
| 接続機能 | 10 m (32 ft) レンジの Bluetooth BLE |
| 電源 | |
|---|---|
| バッテリー | 充電式バッテリー |
| バッテリー駆動時間 | 12時間連続 |
| 自動電源オフ | オフ / 5 分 / 10 分 / 20 分 / 30 分 |
| 一般仕様 | |
|---|---|
| サイズ［L×W×H］ | 296 × 94 × 50 mm |

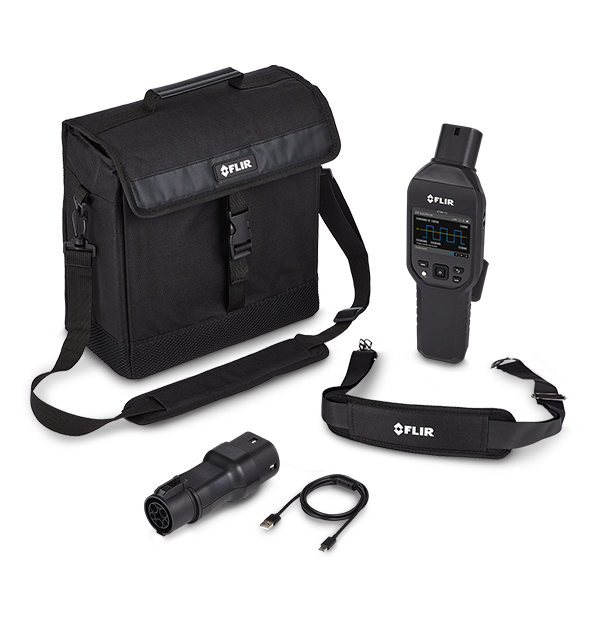

| ボックス付属品 | 1 × EV86-T2 EV 充電器アナライザ 1 × コンバータ（タイプ 2 からタイプ 1） 1 × USB ケーブル タイプ A から C 1 × Flir クイックスタートガイド 1 × ネックストラップ 1 × ショルダーストラップ付き携帯用ポーチ |
| 重量 | 760 g |
| 環境と認定 | |
|---|---|
| ETSI|EMC | EN61326-1 |
| Operating Ambient Temperature and Relative Humidity (RH) | -10°C～30°C、<85% RH<30°C～40°C、<75% RH<40°C～50°C、<45% RH< |
| 保存温度、相対湿度［RH］ | -20°C ～ 60°C (-4°F ～ 140°F)、相対湿度 0 ～ 80% |
| 保証 | 3年限定保証 |
| 動作高度 | 2000 m |
| 安全性カテゴリー | CAT II-300 V、IEC61010-1 |
| 汚染度 | 2 |
| 認証 | ETL、CE、FCC |
