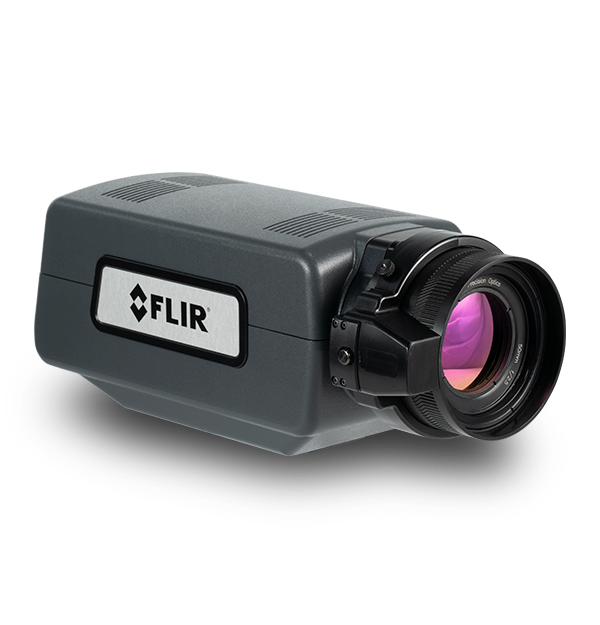

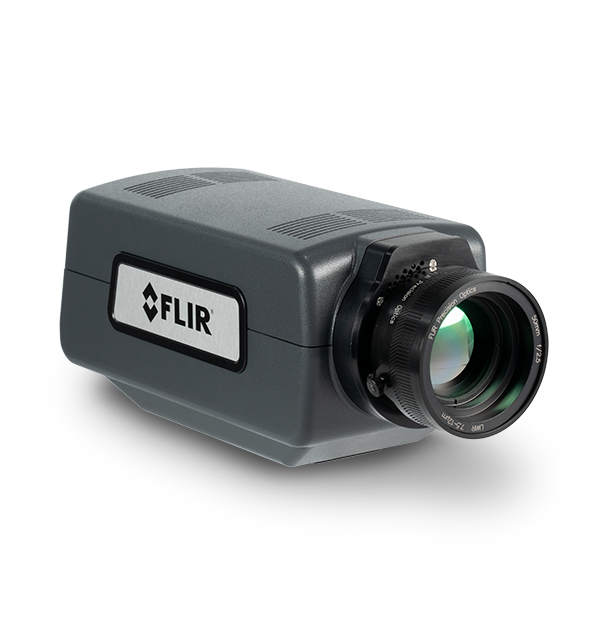

FLIR A6780 SLS
Cámara térmica infrarroja de onda larga
Product Variations
El sistema de cámara FLIR A6780 SLS LWIR facilita la medición de temperaturas de eventos térmicos repentinos y de objetivos de alta velocidad, lo que lo convierte en la elección idónea para aplicaciones de I+D industriales, militares y de fabricación. Gracias al detector refrigerado de superredes de capas tensionadas (SLS) de onda larga, el A6780 proporciona velocidades de captura más rápidas que otros detectores, lo que permite obtener imágenes nítidas sin desenfoque causado por el movimiento. Las opciones de lentes manuales y de enfoque remoto proporcionan flexibilidad para aumentar al máximo el número de píxeles de medición en el objeto de interés. Una sencilla conexión de un solo cable mediante Gigabit Ethernet proporciona un control completo de la cámara, además de registro de datos en el software FLIR Research Studio. De esta manera, los usuarios podrán analizar y conocer los datos antes que nunca.
MIDA CON PRECISIÓN LAS TEMPERATURAS DE LOS OBJETIVOS EN RÁPIDO MOVIMIENTO
Ofrece fotogramas de hasta 4130 Hz en modo de ventana secundaria, un conjunto de lentes y una rueda de filtro cálido de tres posiciones incorporada que permite alternar rápidamente entre los intervalos de temperatura estándar y alta.
Controle la cámara y transmita datos mediante un único cable Gigabit Ethernet; capture los datos que desee cuando quiera gracias a las avanzadas capacidades de activación y sincronización.
El sencillo flujo de trabajo Conectar-Ver-Registrar-Analizar que utiliza FLIR Research Studio le ayuda a recopilar y analizar rápidamente los datos y a compartirlos con su equipo de una forma muy sencilla.
Especificaciones
| Highlighted | |
|---|---|
| Resolución | 640 × 512 |
| Tamaño del píxel [cuadrado] | 15 µm |
| Rango espectral | A6781 SLS: 7,5 µm (inferior), 10-11 µm (superior) A6783 SLS: 7,5 µm (inferior), 10-11 µm (superior) |
| Tipo de detector | Superred de capas tensionadas |
| Número F de la cámara | A6781 SLS: f/2.5 A6783 SLS: f/4.0 |
| Rango dinámico | 14 bits |
| Frecuencia de imagen [ventana completa] | Programable, de 0,0015 a 125 Hz |
| Tiempo de integración | De 480 ns a fotograma completo |
| Intervalo de temperaturas estándar [con ópticas combinadas por bandas] | De -20 °°C a 350 °°C (de -4 °°F a 662 °°F) |
| Intervalo de temperaturas opcional [con ópticas combinadas por bandas] | De 250 °C a 2000 °C/de 482 °F a 3632 °F (ND1); de 500 °C a 3000 °C/de 932 °F a 5432 °F (ND2) |
| Soporte del filtro [cálido] | Rueda de filtros motorizada de 3 posiciones (filtros de 1 pulgada de diámetro) |
| Enfoque | Motorizado (compatible con manual) |
| Generación de imágenes y óptica | |
|---|---|
| Almacenamiento de imágenes en cámara | Ninguna |
| Enfoque | Motorizado (compatible con manual) |
| Frecuencia de imagen [ventana completa] | Programable, de 0,0015 a 125 Hz |
| Interfaz de la lente | FLIR FPO-M (con bayonetas de 4 pestañas, motorizada) |
| Lentes de aproximación/microscopios | 1× |
| Lentes disponibles | Manual (7,5-12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm Motorizado (7,5-12 µm): 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Marca de hora en imagen | Sí |
| Modos de lectura | Integración asíncrona al leer, integración asíncrona después leer |
| Modos de subventana | Modo de ventanas flexible de hasta 16 × 4 (pasos de 16 columnas, 4 filas) |
| Modos de vídeo | SDI: 720p a 50/59,9, 1080p a 25/29,9 |
| Número F de la cámara | A6781 SLS: f/2.5 A6783 SLS: f/4.0 |
| Operabilidad | ≥98 % (≥99 % típico) |
| Paleta | 8 bits seleccionables |
| Rango dinámico | 14 bits |
| Rango espectral | A6781 SLS: 7,5 µm (inferior), 10-11 µm (superior) A6783 SLS: 7,5 µm (inferior), 10-11 µm (superior) |
| Refrigeración de sensor | Rotatorio de ciclo cerrado |
| Reloj de píxeles | 50 MHz |
| Resolución | 640 × 512 |
| Sensibilidad térmica_NETD [típica] | ≤40 mK (valor típico) |
| Soporte del filtro [cálido] | Rueda de filtros motorizada de 3 posiciones (filtros de 1 pulgada de diámetro) |
| Superposición | Configuración fija, se puede desactivar |
| Tamaño del píxel [cuadrado] | 15 µm |
| Tiempo de integración | De 480 ns a fotograma completo |
| Tipo de detector | Superred de capas tensionadas |
| Tipo de lectura | Instantánea |
| Transmisión de datos radiométricos | Gigabit Ethernet (GigE Vision) |
| Vídeo estándar | SDI |
| Zoom de vídeo estándar | Automático y variable |
| Medición y análisis | |
|---|---|
| Compensación de desviación de ambiente [con calibración de fábrica] | Sí |
| Control de ganancia automático | Manual, lineal, ecualización de meseta, DDE |
| Intervalo de temperaturas estándar [con ópticas combinadas por bandas] | De -20 °°C a 350 °°C (de -4 °°F a 662 °°F) |
| Intervalo de temperaturas opcional [con ópticas combinadas por bandas] | De 250 °C a 2000 °C/de 482 °F a 3632 °F (ND1); de 500 °C a 3000 °C/de 932 °F a 5432 °F (ND2) |
| Precisión | ≤Precisión de 100 °C (≤212 °F), ±2 °C (±3,6 °F) (±1 °C/1,8 °F típico); >100 °C ±2 % de lectura (±1 % típico) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Mando y control | GenICam (GigE), RS-232 |
| Modos de sincronización | Entrada de sincronización, salida de sincronización |
| General | |
|---|---|
| Peso [sin lente] | 2,3 kg (5 lb) |
| Tamaño [L. × An. × Al.] sin lente | 226 × 102 × 109 mm (8,9 × 4,0 × 4,3") |
| Alimentación | |
|---|---|
| Alimentación | 24 VCC ( |
| Características medioambientales y certificaciones | |
|---|---|
| Montaje | 2 orificios roscados de ¼" -20, 1 orificio roscado de 3/8", 4 orificios roscados de 10-24 |
| Rango de temperatura operativa | De -20 °°C a 50 °°C (de -4 °°F a 122 °°F) |
| Zonas de detección | 40 g, pulso ½ sinusoidal de 11 ms/4,3 g vibración aleatoria RMS, los 3 ejes |
Accessories
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR A858x + A678x Camera Filter Holder, Behind The Lens, 1" Diameter, 4-tab FPO Motorized Bayonet (4229763)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
