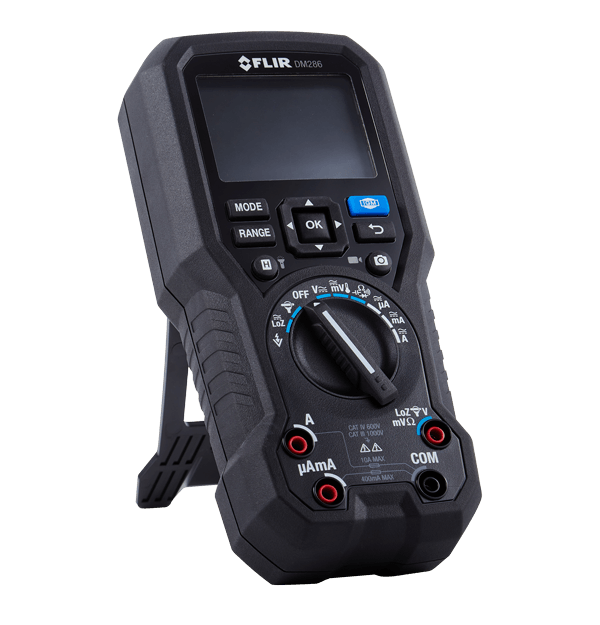

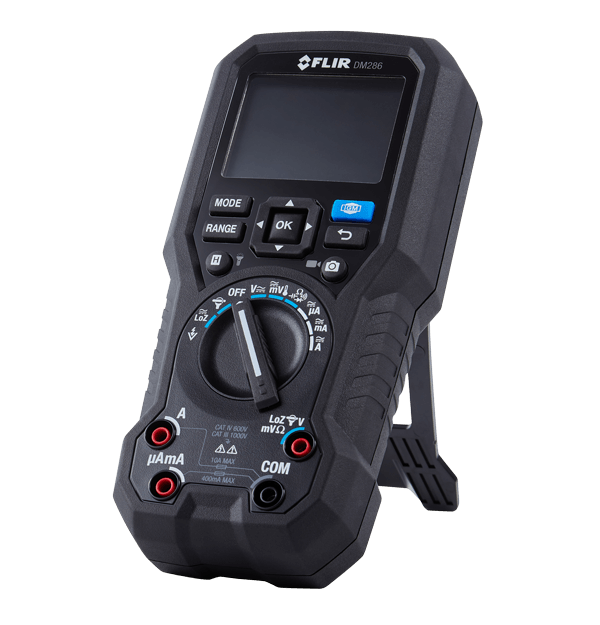

El multímetro industrial de imágenes Flir DM286 es la herramienta definitiva para inspectores eléctricos que buscan una forma segura, precisa y eficiente de identificar, documentar y compartir hallazgos. Con IGM™ (Infrared Guided Measurement, medición guiada por infrarrojos) y MSX® (Multi-Spectral Dynamic Imaging, imagen dinámica multiespectral), puede identificar de forma segura dónde podrían estar los peligros antes de que se produzca el contacto. Este potente multímetro puede capturar y almacenar hasta 30 000 imágenes y 100 archivos de registro, con la capacidad de grabar clips de vídeos térmicos y visuales. Transmita datos en directo en tiempo real desde el DM286 a su dispositivo móvil. Utilice la aplicación Meterlink® para capturar de forma rápida y eficiente lecturas, imágenes y vídeos para su análisis, tendencias y uso compartido.
La precisión empieza por la seguridad
Localice de forma segura problemas potencialmente peligrosos sin contacto directo utilizando Flir IGM. MSX le ofrece una claridad sin igual, ya que incorpora detalles del borde y el contorno en las termografías.
El Flir DM286 viene con una luz de trabajo LED integrada para una mejor visibilidad en áreas oscuras o mal iluminadas, dos paquetes de baterías recargables de polímero de litio para un funcionamiento continuo y una clasificación de prueba de caída de 2 m para durabilidad.
Utilice la aplicación Flir Meterlink para capturar y comparar lecturas de forma rápida y eficiente, analizar y compartir imágenes y vídeos radiométricos y crear informes.
Especificaciones
| Highlighted | |
|---|---|
| Resolución de IR | 160 × 120 (19 200 píxeles) |
| Recuento de pantalla | 6000 |
| Voltaje CA/CC | 1000 V CA RMS ±(1,0% + 3) 1000 V CC ±(0,09 % + 3) |
| Amperios CA/CC | 10,00 A CA RMS ±(1,5 % + 3) 10,00 A CC ±(1,0 % + 3) |
| Conectividad | Bluetooth BLE |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión - Visual | 71° × 56° |
| Detector de generación de imágenes | Microbolómetro FLIR Lepton® |
| Enfoque | Fijo |
| Enfoque y FOV visuales | Enfoque fijo, 71° × 56° FOV |
| Frecuencia de imagen | 9 Hz |
| Modos de imagen | Cámara térmica MSX (imágenes dinámicas multiespectrales) Solo cámara térmica Solo cámara digital |
| Paletas de colores | Hierro, arco iris, ártico, blanco incandescente y negro incandescente |
| Resolución de IR | 160 × 120 (19 200 píxeles) |
| Resolución visual | 2 MP (1600 × 1200 píxeles) |
| Respuesta espectral | 8–14 µm |
| Sensibilidad de IR | 150 mK (0,15 °C) |
| Medición y análisis | |
|---|---|
| Amperios CA/CC | 10,00 A CA RMS ±(1,5 % + 3) 10,00 A CC ±(1,0 % + 3) |
| Capacitancia | 10,00 mF ±(4,0 % + 5) |
| Ciclo de calibración | Una vez al año, recomendado |
| Frecuencia de medición | 3 muestras por segundo |
| Frecuencímetro | 100,00 kHz ±(0,1 % + 5) |
| Milivoltios CA/CC | CA 600,0 mV ±(1,0 % + 3) CC 600,0 mV ±(0,2 % + 3) |
| Precisión de temperatura | ±3 °C (5,4 °F) o ± 3 % de la lectura (lo que sea mayor) para temperaturas > 25 °C (77 °F) ±5 °C para temperaturas de -10 °C a 25 °C (de 14 °F a 77 °F) |
| Prueba de diodos | 1,500 V ± 0,9 % |
| Rango de temperatura | De –5 °C a 300 °C (de 23 °F a 572 °F) |
| Recuento de pantalla | 6000 |
| Resistencia | 6,000 MΩ ±(0,9 % + 5), 60,00 MΩ ±(3,0 % + 5) |
| Resolución de temperatura | 0,1 °C (0,1 °F) |
| Sensibilidad térmica | 150 mK (0,15 °C) |
| Termopar tipo K de temperatura | Multímetro digital de -40 °C a 400 °C ± (1,0 % + 3 °C) / IGM ± (1,0 % + 5 °C) Multímetro digital de -40 °F a 752 °F ± (1,0 % + 5,4 °F) / IGM ± (1,0 % + 9 °F) |
| Umbral de comprobación de continuidad | 10–100 Ω |
| V LoZ CA/CC | 1000 V CA RMS o 1000 V CC ±(1,3 % + 4) |
| VFD | CA V: 1000 V CA RMS, ±(1,3 % + 4) a 45∽65 Hz |
| Voltaje CA/CC | 1000 V CA RMS ±(1,0% + 3) 1000 V CC ±(0,09 % + 3) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Almacenamiento | 40 000 lecturas por juego de memoria |
| Capacidad de imágenes almacenadas | hasta 30 000 |
| Conectividad | Bluetooth BLE |
| Formato de archivo de imagen | Radiométrico |
| Grabación de vídeo | Duración máxima de 50 minutos Duración máxima de 20 segundos para la transmisión de archivos |
| Protocolo de comunicación | METERLiNK |
| Soporte de almacenamiento | eMMC 4 GB |
| Interfaz de usuario | |
|---|---|
| Brillo de la pantalla | Alto, medio, bajo |
| Pantalla | 2,8" |
| Alimentación | |
|---|---|
| Apagado automático | Para el medidor: APAGADO, 2, 5 o 10 minutos Solo para la luz de trabajo: APAGADO, 5, 15 o 30 minutos |
| Batería | TA04, batería recargable de polímero de litio, 3050 mAh. Se suministran dos. |
| Detector de voltaje sin_contacto (VSC) | Sí |
| Duración de la batería | Aprox. 6,5 horas en modo IGM con el brillo de la pantalla ajustado a nivel medio. Aprox. 10 horas en modo Multímetro (brillo medio) |
| General | |
|---|---|
| Dimensiones (L × An × Al) | 20 cm × 9,6 cm × 5,6 cm (7,9" × 3,8" × 2,2") |
| Incluido | 1 multímetro industrial termográfico DM286 1 juego de cables de prueba CATIV 600 V 1 juego de pinzas de cocodrilo CATIV 600 V 1 cable tipo A a micro USB (con capacidad de transferencia de datos) 1 termopar tipo K (de -30 °C a 260 °C) 1 estuche de transporte blando 1 guía de inicio rápido FLIR 1 tarjeta de garantía FLIR 2 celdas de batería recargables TA04 |
| Luces de trabajo | 1 LED |
| Modo de escaneo | Exploración continua. Punto de mira y puntero láser. |
| Peso | 569 g (1,25 lb) sin batería (aprox.) |
| Características medioambientales y certificaciones | |
|---|---|
| Ajustes de emisividad | De 0,10 a 1,00 (el valor predeterminado es 0,95); seleccione entre cuatro valores preestablecidos o configure manualmente. |
| Alimentación del puntero láser | ≤0,39 mW |
| Altitud operativa | 2000 m (6560 pies) |
| Certificaciones | ETL, FCC, CE, RCM, UKCA, FDA, EN60825, EN50689 |
| Clasificación IP | IP40 |
| EMC | EN61326-1 |
| Garantía | Garantía limitada de 10 años https://www.flir.com/testwarranty |
| Grado de contaminación | 2,0 |
| Longitud de onda de láser | De 640 a 660 nm |
| Prueba de caída | 2 m (6,6 ft) |
| Seguridad | IEC 61010-1 CAT IV - 600 V, CAT III - 1000 V |
| Temp. y humedad operativas | De -10 °C a 30 °C (de 14 °F a 86 °F), <85 % HR De 30 °C a 40 °C (de 86 °F a 104 °F), <75 % HR De 40 °C a 50 °C (de 104 °F a 122 °F), <45 % HR |
| Temperatura de almacenamiento y humedad relativa [HR] | De -20 °C a 60 °C (de -4 °F a 140 °F), 0–80 % HR (sin baterías) |
| Tipo de láser | Clase I (rojo) |
| Accesorios | |
|---|---|
| Software | Aplicación FLIR METERLiNK® |
