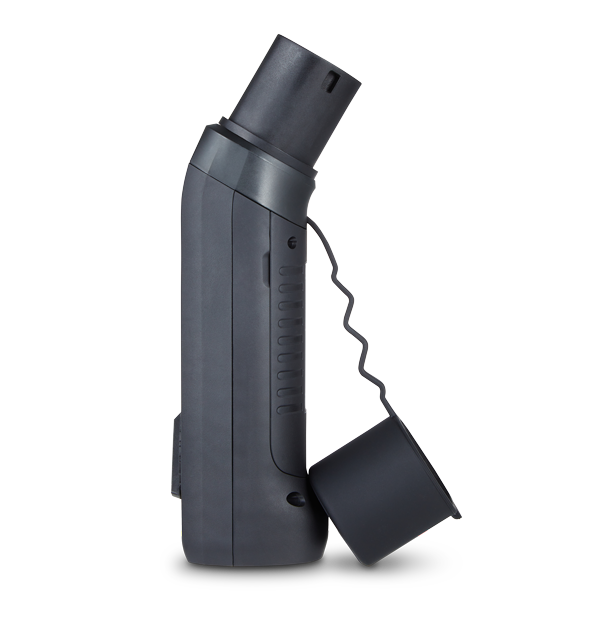

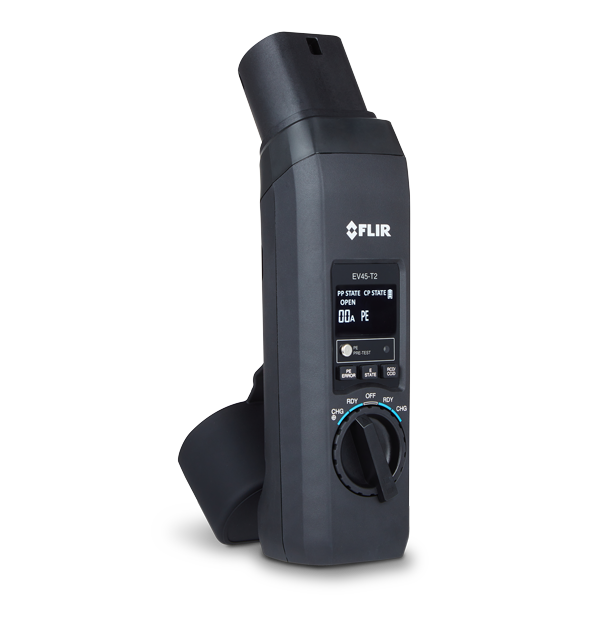

EV45-T2

Adaptador de prueba de cargador de VE con enchufe tipo 2 y convertidor tipo 1

779,00 € ex. VAT

El adaptador de prueba de cargador Flir EV45-T2 EV está equipado con un enchufe IEC 62196-2 tipo 2 integrado, lo que lo hace ideal para estaciones de carga tipo 2 o conectores de pared CA. Diseñado para estaciones de carga de CA (EVSE) de vehículos eléctricos de nivel 1 y 2, es perfecto tanto para uso residencial como comercial. Mantenga la seguridad de la estación de carga de vehículos eléctricos comprobando la puesta a tierra de protección (PE) y el cableado eléctrico, pruebe el dispositivo de interrupción de corriente de carga (CCID) para garantizar la seguridad eléctrica, verifique la salida de corriente máxima del cargador de vehículos eléctricos, las tensiones de carga de salida y la frecuencia para ver más comprobaciones de rendimiento y seguridad, con la opción de utilizar el multímetro IGM Flir DM286 para una solución completa del kit. La tecnología Bluetooth® Flir METERLiNK® del DM286 le permite conectarse de forma inalámbrica a la aplicación METERLiNK® en dispositivos móviles, lo que permite la documentación instantánea, la elaboración de informes y el intercambio de resultados.

Pruebe la puesta a tierra de protección (PE), el cableado eléctrico, el dispositivo de corriente residual (RCD) y verifique la salida de corriente máxima del cargador del VE

Diseñado para Tipo 2 y compatible con Tipo 1, incluye un convertidor de Tipo 1 a Tipo 2

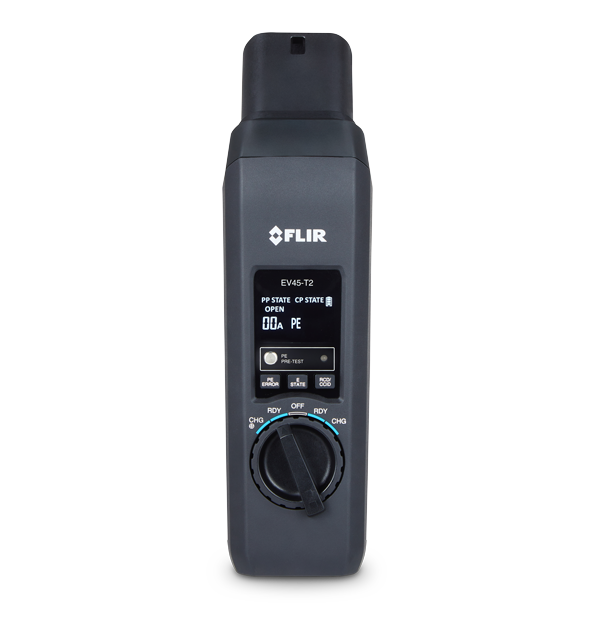

Indicación completa del estado del cargador de VE con pantalla LCD en color

Mida con precisión la tensión y la frecuencia de carga con el multímetro digital opcional Flir DM286 con conectividad METERLiNK®

Especificaciones

Highlighted
Categoría de seguridad	CAT II-300 V, IEC 61010-1

Medición y análisis
CP Error (E state) Simulation	Pasa/falla (señal CP cortocircuitada a PE)
CP State Simulation	A (desconectado), B (conectado), C (en carga), D (carga con ventilación), E (error)
PE Error Simulation	Pasa/falla (interrupción del conductor PE)
PE Pre-Test	Pasa/falla (>50 V CA/CC entre el conductor PE y el sensor táctil)
PP State Simulation	Abierto, 13 A, 20 A, 32 A, 63 A
RCD/CCID Trip Test	Pasa/falla (activación de prueba RCD/CCID una vez disparado)
Tipo de entrada	Terminales de medición: Salida L1, L2, L3, N, PE solo para fines de prueba: Máx. 250 V (monofásica)/430 V (trifásica), 50/60 Hz, CAT II 300 V, máx. 10 A
Voltage Phase Indication	L1, L2, L3

Comunicación y almacenamiento de datos
Salida	(Opcional) DM286: Estado CP C/D para tensión de CA con medición de Hz (opcional) IM75-2: Estado B de CP para la prueba de aislamiento del cable para VE
Tipos de conector	T2 (integrado), tipo 1 (convertidor incluido)

Alimentación
Duración de la batería	Aprox. 100 horas, con pilas alcalinas
Tipo de batería	4 pilas alcalinas AA

General

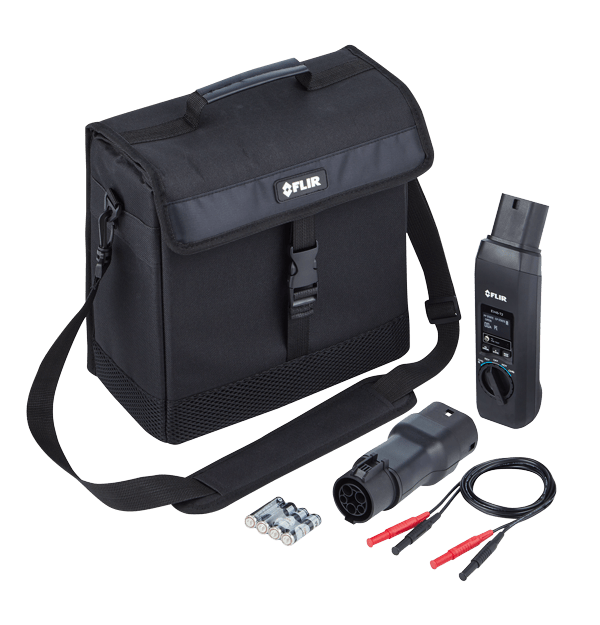

Contenido de la caja	EV45-T2 Convertidor de tipo 1 Bolsa de transporte Cables de prueba 4 pilas AA Manual de usuario
Tamaño (L. × An. × Al.)	237 mm × 65 mm × 56 mm

Características medioambientales y certificaciones
Altitud operativa	2000 m (6560 pies)
Categoría de seguridad	CAT II-300 V, IEC 61010-1
Certificaciones	ETL, CE, RCM
EMC	EN61326-1
Garantía	Garantía limitada de 3 años https://www.flir.com/testwarranty
Operating Ambient Temperature and Relative Humidity (RH)	De -10 a 30°C, <85 % HR De 30 a 40°C, <75 % HR De 40 a 50°C, <45 % HR
Temperatura de almacenamiento y humedad relativa [HR]	De -20 °C a 60 °C, 0 a 80 % HR (sin baterías)
