DM266
Meterlink付きコンパクト赤外線イメージングマルチメーター®

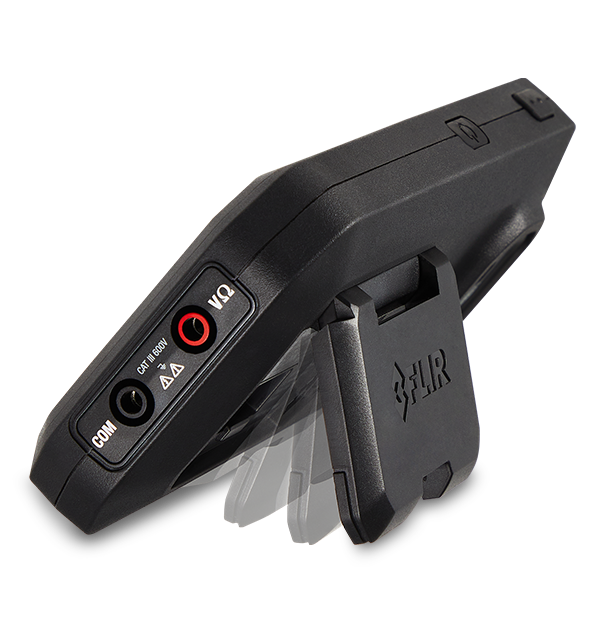

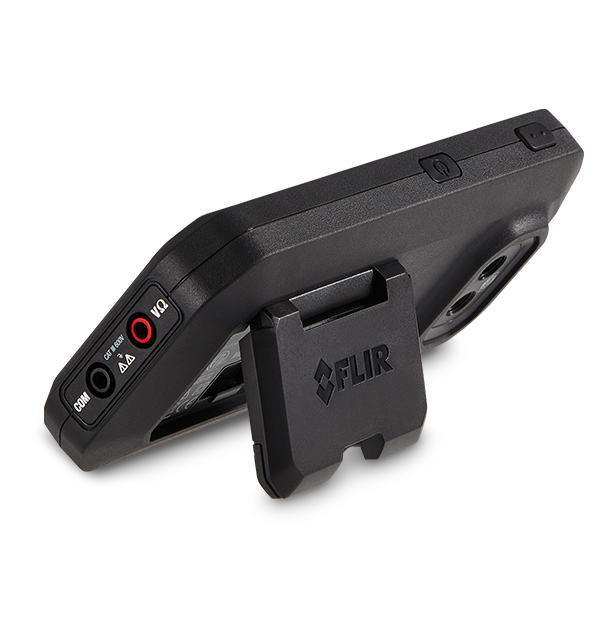

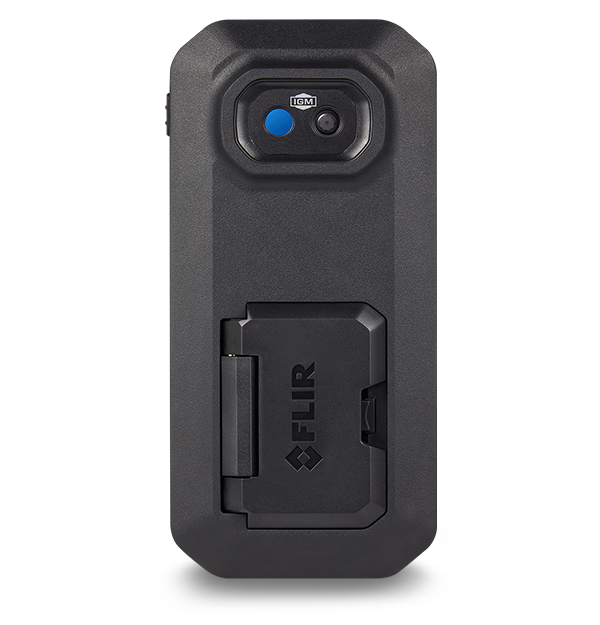

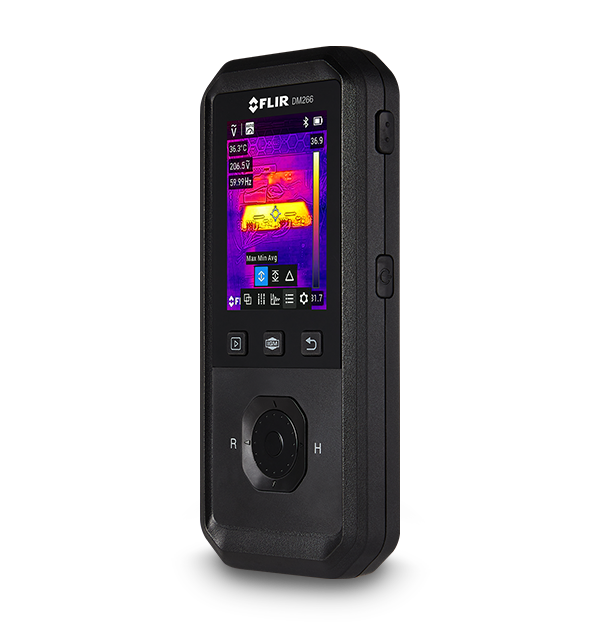

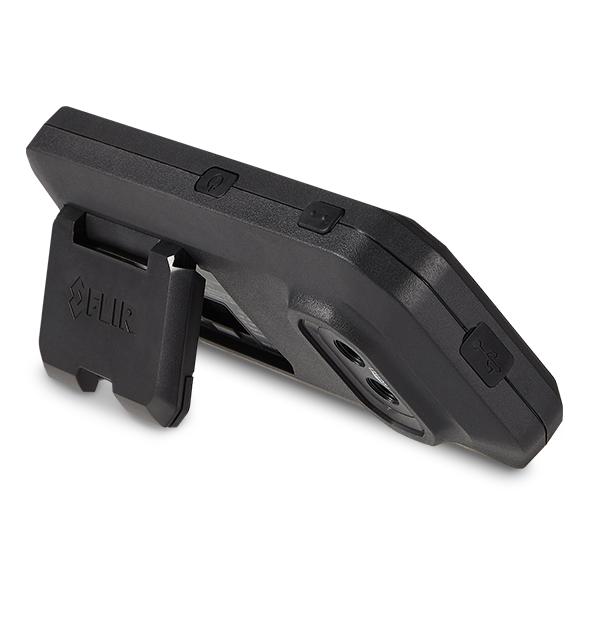

FLIR DM266は、IGM™（赤外線測定ガイド）を備えたコンパクトで直感的なTrue RMSマルチメーターで、電気的な問題を迅速かつ安全にピンポイントで特定します。そのMSX®（マルチスペクトルダイナミックイメージング）エンハンスメントは、目に見える詳細と熱画像を融合させ、より明確で迅速な診断を実現します。携帯性を重視して設計され、連続動作のための安全な充電と使用機能をサポートします。テスト・リードに取り付けられたリモート・コントロールにより、測定と検査のシーンを同時にキャプチャできます。狭いスペースや片手での操作に最適です。磁気マウント付きの内蔵チルトスタンドにより、ハンズフリーで作業できます。Super Resolutionは、赤外線画像を160 × 120から320 240に向上させ×、細部まで鮮明に表示します。Meterlink®アプリを使用すると、読み取り値のキャプチャ、画像やビデオのレビュー、レポートの生成をモバイルデバイスから直接行うことができます。
仕様
| ハイライト表示 | |
|---|---|
| 赤外線解像度 | 160 × 120（ネイティブ解像度） 320 × 240（スーパー解像度） |
| ディスプレイサイズ | 3.5インチ IPS LCD |
| 表示数 | 6000 |
| 接続機能 | Bluetooth BLE |
| 安全性カテゴリー | CAT II-300 V、IEC 61010-1 |
| イメージングとレンズ | |
|---|---|
| スペクトル感度 | 8 µm～14 µm |
| ディスプレイサイズ | 3.5インチ IPS LCD |
| 感度 | 70 mK |
| 焦点 | 固定式 |
| 熱画像パレット | アイアン、レインボー、アークティック、ホワイトホット、ブラックホット |
| 熱画像検出器 | Flir Lepton®マイクロボロメーター |
| 画像モード | サーマルMSX（マルチスペクトルダイナミックイメージング）サーマルカメラのみデジタルカメラのみ |
| 画像解像度 | 2MP（1600 × 1200ピクセル） |
| 視野角［W×H］ | 57° × 44° |
| 赤外線解像度 | 160 × 120（ネイティブ解像度） 320 × 240（スーパー解像度） |
| 測定解析 | |
|---|---|
| VFD、AC電圧 | 範囲：600 V AC/確度 ±(1.0% + 3 桁）、45 Hz ～ 65 Hz |

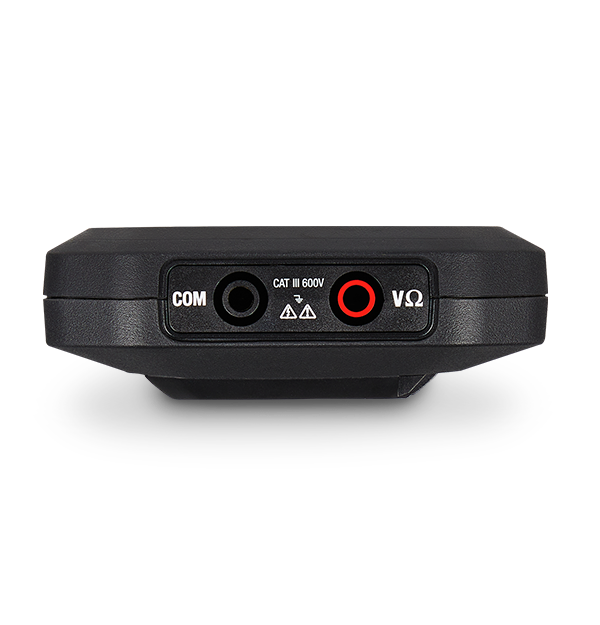

| カテゴリー等級 | CAT III-600 V |
| ダイオード試験 | 範囲：3 V / 確度 ±(0.9% + 3 桁) |
| 周波数 | 9 Hz |
| 周波数カウンター | 範囲：1 kHZ / 精度 ±（0.1% + 2 桁） |
| 導通確認 | <50 Ω ブザーオン、>150 Ω ブザーオフ |
| 抵抗 | 範囲：60 Mohm / 600.0 Ω、6.000 KΩ、 60.00 KΩ、600.00 KΩ、60.00 MΩ、6.000 MΩ、±（1.0% + 2桁） 60.00 MΩ、±（1.0% + 5桁） |
| 温度範囲 | -10°C～60°C |
| 温度精度 | 3Cまたは測定値の3%のいずれか大きい方 |
| 真の実効値 | ○ |
| 表示数 | 6000 |
| 計測速度 | 毎秒3サンプル |
| 電気容量 | 範囲：10 mF / 1000 nF、10.00 µF、100.0 µF、1000µF、±(2.0% + 2 桁) 10.00 mF、±(3.0% + 5 桁) |
| 通信とデータ保存 | |
|---|---|
| Bluetooth最大通信範囲 | 10 m |
| データ保存 | 最大200枚の画像 |
| データ記録 | 設定可能間隔：1〜100秒 |
| メモリ | 1メモリセットあたり40,000の測定値 |
| 接続機能 | Bluetooth BLE |
| 画像ファイルフォーマット | JPEG |
| 通信プロトコル | METERLiNK |
| 電源 | |
|---|---|
| AC_DCボルト | 範囲：600 V/確度 600.0 mV、6.000 V、60.00 V ±(0.3% + 2 桁) 600.0 V ±(0.5% + 5 桁) |
| バッテリー | 充電式 3.7V、5400mAh LiPo |
| バッテリー駆動時間 | ディスプレイ 輝度を中輝度に設定して IGM モードで最大 12 時間 マルチメーターモードを中輝度 に設定して最大 16 時間 |
| 自動電源オフ | デバイスの場合：オプション 作業灯のみでオフ、2、5、または10分 ：オプション OFF、1、5、または20分 |
| 一般仕様 | |
|---|---|
| サイズ［L×W×H］ | 168 × 87 × 31 mm（6.5 × 3.4 × 1.2インチ） |
| ボックス付属品 | 1 × DM266 IGM コンパクト・マルチメーター 1 セット CAT IV-600 V テスト・リード 1 × USB Type-A to C ケーブル 1 × ソフト・キャリングケース 1 × クイック・スタート・ガイド 1 × TA93 リモート・コントロール 1 × CR1220 コイン・バッテリ |
| 重量 | 195 g |
| 環境と認定 | |
|---|---|
| ETSI|EMC | EN61326-2-2, EN300328 |
| IP等級 | IP40 |
| 保証 | 3年限定保証 |
| 安全性カテゴリー | CAT II-300 V、IEC 61010-1 |
| 放射率設定 | 0.10～1.00（デフォルトは0.95）、3つのプリセットから選択するか、手動で設定 |
| 落下試験 | 2m |
| 認証 | ETL、CE、FCC |
