FLIR A6700 MWIR
Cámara InSb MWIR de ciencia-grado
Product Variations
La cámara A6700 MWIR de FLIR, diseñada para inspecciones electrónicas, supervisión de fabricación y pruebas no destructivas, es ideal para eventos térmicos de alta velocidad y objetivos en rápido movimiento. Los tiempos de exposición cortos permiten a los usuarios congelar la imagen y conseguir mediciones precisas de temperatura. La salida de la imagen de la cámara puede dividirse en ventanas para aumentar a frecuencias de imagen de 480 fotogramas por segundo a y caracterizar con precisión eventos térmicos de alta velocidad, para que no se pierdan datos fundamentales durante las pruebas.
Solución asequible y flexible para el análisis térmico en tiempo real
FLIR A6700 opera en la banda de ondas de 3.0–5.0 µm (opción de banda ancha de 1.0–5.0 µm) y produce imágenes de 327,680 píxeles finamente detalladas.
El modo de instantánea le permite capturar cada píxel de una escena al mismo tiempo, lo cual es crucial para medir la temperatura de los objetos que se mueven rápidamente.
El vídeo Gigabit Ethernet y el analógico están activos de manera simultánea, aunque se controlan de forma independiente, lo que permite una mayor flexibilidad de grabación y visualización.
Especificaciones
| Highlighted | |
|---|---|
| Resolution | 640 × 512 |
| Pixel Size [Square] | 15 µm |
| Spectral Range | A6700 MWIR, A6702 MWIR: 1,0 – 5,0 µm A6701 MWIR, A6703 MWIR: 3,0 – 5,0 µm |
| Detector Type | FLIR Antimoniuro de indio (InSb) |
| Camera f_number | A6700 MWIR, A6701 MWIR: f/2,5 A6702 MWIR, A6703 MWIR: f/4,0 |
| Dynamic Range | 14 bits |
| Frame Rate [Full Window] | Programable, de 0,0015 Hz a 60 Hz |
| Integration Time | De 480 ns a fotograma completo |
| Standard Temperature Range [with band matched optics] | A6700 MWIR: De -20 °C a 300 °C (de -4 °F a 572 °F) A6701 MWIR, A6703 MWIR: De -20 °C a 350 °C (de -4 °F a 662 °F), -10 °C (50 °F) para microscopios A6702 MWIR: De -20 °°C a 350 °°C (de -4 °°F a 662 °°F) |
| Optional Temperature Range [with band matched optics] | De 45 °C a 600 °C/de 113 °F a 1112 °F (ND1); de 250 °C a 2000 °C/de 482 °F a 3632 °F (ND2); de 500 °C a 3000 °C/de 932 °F a 5432 °F (ND3) |
| Filter Holder [Warm] | Detrás de la montura de la lente para filtros estándar de 1 pulgada de diámetro |
| Focus | Manual |

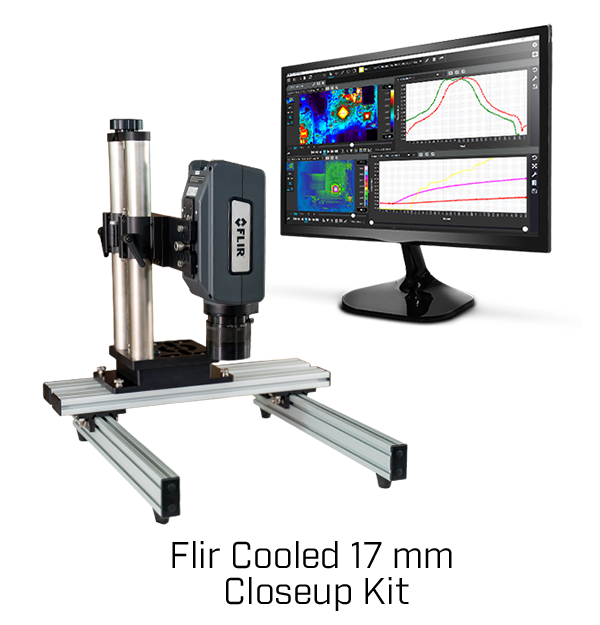

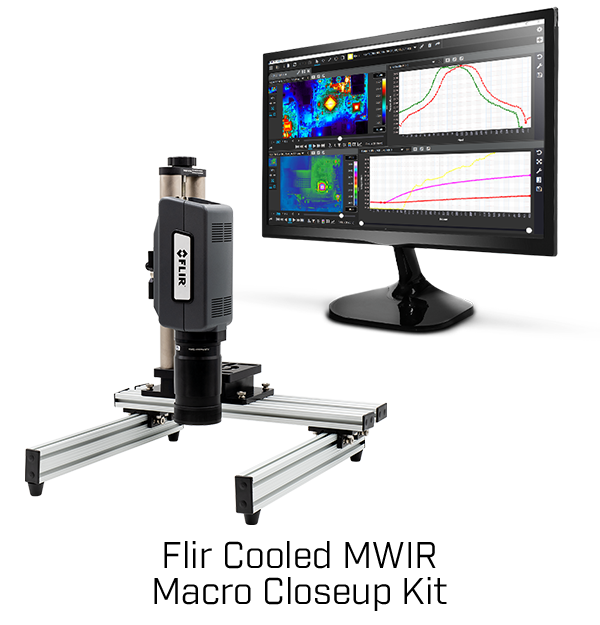

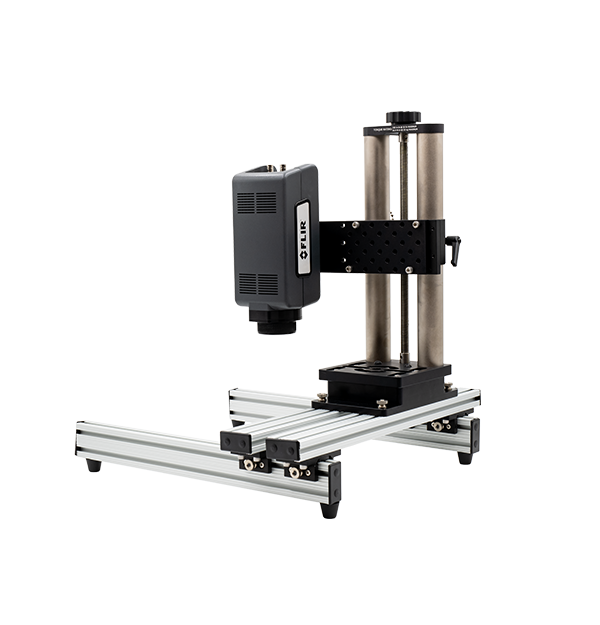

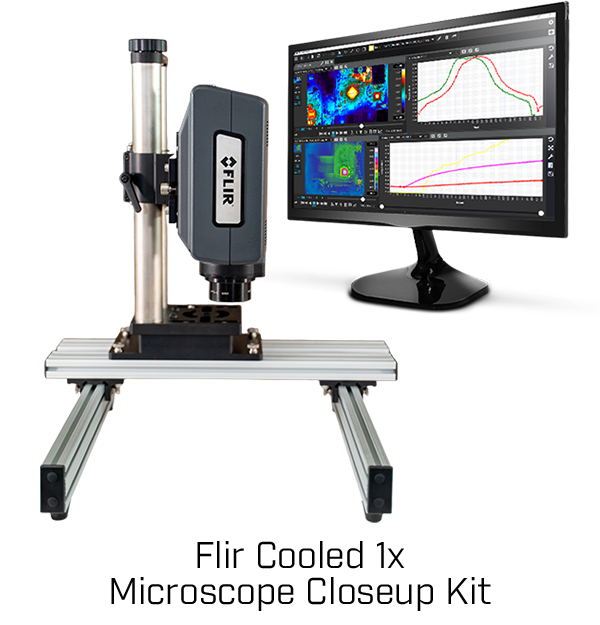

| Box Contents | Contenido de la caja para kits: • FLIR A6701 InSb (3,0 - 5,0 μm), 640 x 512, f/2,5, GigE, 60Hz (29440-201) Calibración termográfica • MWIR de 3 a 5 μm para • Research Studio de -20 a +350 °C (CAL35-STD) - Edición profesional - 1 año de licencia (activación en línea) (4232535) Soporte de cámara de base abierta de • alta resistencia (4257132) Y uno de los siguientes: lente macro de • 50 mm de 3,0 a 5,0 μm, f/2,5 (FPO de bayoneta manual) (T300585) o microscopio • de 1x, 3,0 a 5,0 μm, f/2,5 (4214995) o lente • de 17 mm, 3, (42154230 |
| Generación de imágenes y óptica | |
|---|---|
| Available Lenses | A6700 MWIR, A6702 MWIR: 25 mm, 50 mm, 100 mm A6701 MWIR, A6703 MWIR: 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Camera f_number | A6700 MWIR, A6701 MWIR: f/2,5 A6702 MWIR, A6703 MWIR: f/4,0 |
| Close_up Lenses_Microscopes | A6700 MWIR, A6702 MWIR: No hay microscopios disponibles A6701 MWIR, A6703 MWIR: 1×, 3× |
| Detector Type | FLIR Antimoniuro de indio (InSb) |
| Dynamic Range | 14 bits |
| Filter Holder [Warm] | Detrás de la montura de la lente para filtros estándar de 1 pulgada de diámetro |
| Focus | Manual |
| Frame Rate [Full Window] | Programable, de 0,0015 Hz a 60 Hz |
| Image Time Stamp | Sí |
| Integration Time | De 480 ns a fotograma completo |
| Lens Interface | FLIR FPO (con bayonetas de 4 pestañas) |
| On Camera Image Storage | Ninguna |
| Operability | ≥99,8 % (≥99,95 % típico) |
| Overlay | Configuración fija, se puede desactivar |
| Palette | 8 bits seleccionables |
| Pixel Clock | 50 MHz |
| Pixel Size [Square] | 15 µm |
| Radiometric Data Streaming | Gigabit Ethernet (GigE Vision) |
| Readout Modes | Integración asíncrona al leer; integración asíncrona después leer |
| Readout Type | Instantánea |
| Resolution | 640 × 512 |
| Sensor Cooling | Rotatorio de ciclo cerrado |
| Spectral Range | A6700 MWIR, A6702 MWIR: 1,0 – 5,0 µm A6701 MWIR, A6703 MWIR: 3,0 – 5,0 µm |
| Standard Video | SDI |
| Standard Video Zoom | Automático y variable |
| Subwindow Modes | Ventana completa, media y cuarto |
| Thermal Sensitivity_NETD [typical] | A6700 MWIR, A6702 MWIR: ≤25 mK típico A6701 MWIR, A6703 MWIR: ≤20 mK típico |
| Video Modes | SDI: 720p a 50/59,9, 1080p a 25/29,9 |
| Medición y análisis | |
|---|---|
| Accuracy | ≤Precisión de 100 °C (≤212 °F), ±2 °C (±3,6 °F) (±1 °C/1,8 °F típico); >100 °C ±2 % de lectura (±1 % típico) |
| Ambient Drift Compensation [with factory cal] | Sí |
| Automatic Gain Control | Manual, lineal, ecualización de meseta, DDE |
| Optional Temperature Range [with band matched optics] | De 45 °C a 600 °C/de 113 °F a 1112 °F (ND1); de 250 °C a 2000 °C/de 482 °F a 3632 °F (ND2); de 500 °C a 3000 °C/de 932 °F a 5432 °F (ND3) |
| Standard Temperature Range [with band matched optics] | A6700 MWIR: De -20 °C a 300 °C (de -4 °F a 572 °F) A6701 MWIR, A6703 MWIR: De -20 °C a 350 °C (de -4 °F a 662 °F), -10 °C (50 °F) para microscopios A6702 MWIR: De -20 °°C a 350 °°C (de -4 °°F a 662 °°F) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Command and Control | GenICam (GigE) |
| Synchronization Modes | Entrada de sincronización |
| General | |
|---|---|
| Box Contents | Contenido de la caja para kits: • FLIR A6701 InSb (3,0 - 5,0 μm), 640 x 512, f/2,5, GigE, 60Hz (29440-201) Calibración termográfica • MWIR de 3 a 5 μm para • Research Studio de -20 a +350 °C (CAL35-STD) - Edición profesional - 1 año de licencia (activación en línea) (4232535) Soporte de cámara de base abierta de • alta resistencia (4257132) Y uno de los siguientes: lente macro de • 50 mm de 3,0 a 5,0 μm, f/2,5 (FPO de bayoneta manual) (T300585) o microscopio • de 1x, 3,0 a 5,0 μm, f/2,5 (4214995) o lente • de 17 mm, 3, (42154230 |
| Size [L x W x H ] w_o Lens | 226 × 102 × 109 mm (8,9 × 4,0 × 4,3 pulg.) |
| Weight [without lens] | 2,3 kg (5 lb) |
| Alimentación | |
|---|---|
| Power | 24 VCC ( |
| Características medioambientales y certificaciones | |
|---|---|
| Mounting | 2 orificios roscados ¼de " -20, 1 orificio roscado de 3/8"-16, 4 orificios roscados de 10-24" |
| Operating Temperature Range | De -20 °°C a 50 °°C (de -4 °°F a 122 °°F) |
Accessories
- 3x Microscope Protective Window - MWIR ONLY (4219929)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR A67xx Camera Filter Holder, Behind The lens, 1" Diameter, 4-tab FPO Manual Bayonet (4205217)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
